泰科1337245-3 2位母端子护套 IPX7防水1.5mm端子线对线电源连接器
泰科1337245-3是一款2位单排母端子护套，支持1.5mm端子和5.46mm间距，额定电流7A，适用于12V电源线对线连接。具备IPX7防水等级（可承受短时浸水），工作温度-40℃至140℃，外壳集成锁定设计，为汽车电子及工业设备提供紧凑可靠的电源连接解决方案。
一、1337245-3中文数据手册
| 参数名称 | 参数值 |
|---|---|

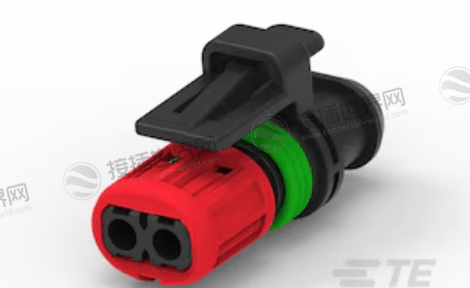

| 产品图纸 |
 |
| 产品型号 | 1337245-3 |
现货采购入口 |
1337245-3现货 |
| TE 内部产品描述 | HSG ASSY DIA 1.5MM SOCKETLATCH |
| 标称电压架构 (V) | 12 |
| 连接器和壳体类型 | 母端子护套 |
| 连接器系统 | 线到线 |
| 位数 | 2 |
| 行数 | 1 |
| 可密封 | 是 |
| 空白孔位 | 0 |
| 连接器形状 | 矩形 |
| 混合型连接器 | 否 |
| 主要锁定特性 | 外壳集成 |
| 端接对象 | 电线和电缆 |
| 电路应用 | 电源 |
| 主要产品颜色 | 黑色 |
| 出线角度 (°) | 180 |
| 端子类型 | 插座 |
| 端子大小 | 1.5mm |
| 接合插针直径 | 1.5 mm（.059 in） |
| 端子额定电流（最大值） (A) | 7 |
| 接合对准 | 带有 |
| 接合对准类型 | 极化 |
| 端子位置保证 | 否 |
| 应力消除 | 不带 |
| 安装类型 | 电缆安装（自由悬挂） |
| 外壳材料 | 尼龙 6/6 GF |
| 中心线（间距） | 5.46 mm（.215 in） |
| 连接器高度 | 34.5 mm（1.36 in） |
| 产品长度 | 16.8 mm（.661 in） |
| 产品宽度 | 21 mm（.826 in） |
| 工作温度范围 | -40 – 140 °C（-40 – 284 °F） |
| 工作温度（最大值） | 140 °C（284 °F） |
| 兼容标准 | DIN IEC 68 |
| IP 等级 | IPX7 |
| 封装方法 | Bag |
| 封装数量 | 2000 |
| 能够保证连接器位置 | 否 |
| 分销商及库存 | Mouser Electronics（1,944 库存有货），联系电话：(800) 346-6873 |
二、1337245-3应用领域
1. 汽车电子系统
凭借IPX7防水等级和宽温工作能力，1337245-3在汽车电子领域具有重要应用：
发动机舱电子设备：传感器、执行器的电源连接，140℃耐温特性适应引擎舱高温环境。

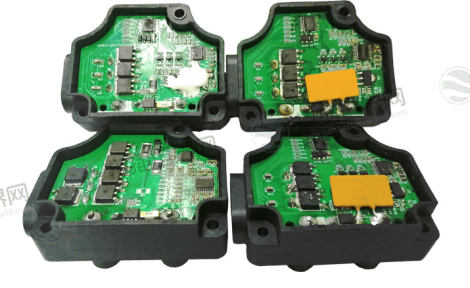

车身外部控制系统：车灯、雨刮电机等外部设备的电源传输，IPX7防水等级抵御洗车和雨水侵蚀。
底盘电子系统：ABS传感器、悬挂控制模块的电源连接，抗震设计适应振动环境。
2. 工业自动化设备
在工业控制领域，该连接器为恶劣环境下的设备提供可靠的电源连接：

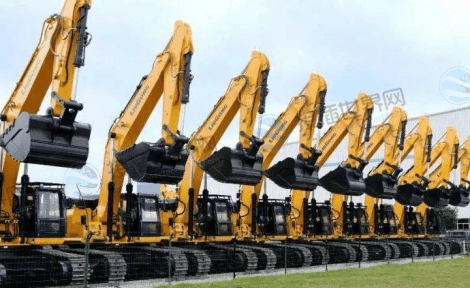

户外工业设备：工程机械、农业设备的电源连接，IPX7等级确保防水可靠性。

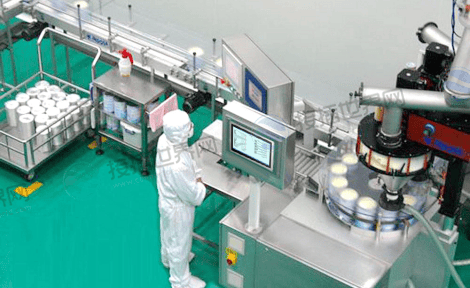

食品加工设备：清洗区域设备的电源接口，防水特性适应潮湿环境。

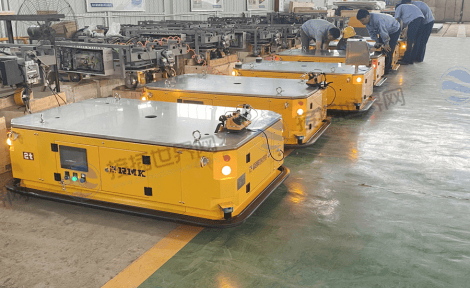

移动机械设备：AGV小车、传送带系统的电源传输，宽温范围确保稳定性。
3. 新能源与户外设备

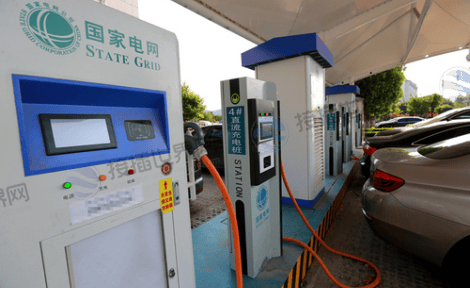

充电设备连接：充电桩辅助电源接口，防水设计适应户外环境。

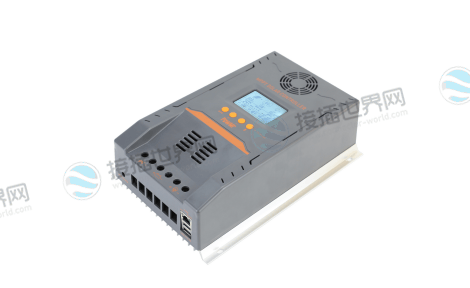

光伏系统设备：太阳能控制器电源连接，耐高温特性适应户外工作。
户外照明系统：景观照明、道路照明的电源传输，IPX7等级确保长期可靠性。
4. 特殊环境设备

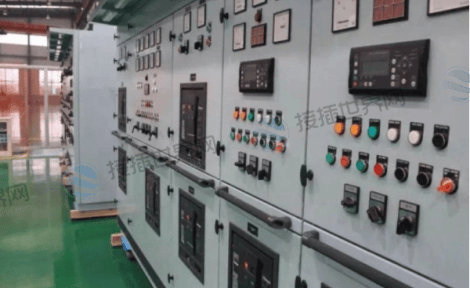

船舶电子设备：船用设备的电源连接，防水特性抵抗潮湿环境。
农业机械：农用设备的电源接口，防尘防水设计适应田间作业。

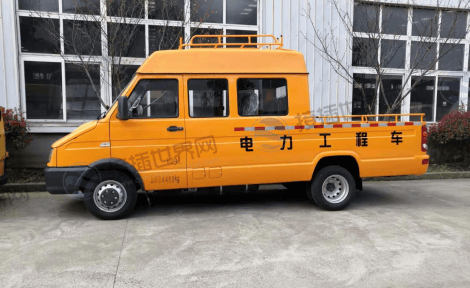

特种车辆：工程车辆、商用车的电源分配，耐振动设计确保连接可靠。
三、1337245-3产品优势深度解析
核心技术优势
1. 卓越的环境防护
IPX7防水等级提供可靠的防水保护。
-40℃至140℃超宽温度范围适应极端环境。
尼龙6/6 GF材料提供优异的机械强度和耐热性。
2. 可靠的电气性能
7A电流容量满足大多数电源传输需求。
优化的接触设计确保稳定的电源传输。
极化对准设计防止错误插接。
3. 安装与维护便利
外壳集成锁定机构简化安装流程。
180°出线角度优化布线空间。
标准化设计支持快速维护更换。
4.经济效益分析
可靠性成本：高防护等级显著降低环境因素导致的故障。
维护成本：长久使用寿命减少更换频率。
安装成本：集成锁定机构提高安装效率。
质量成本：稳定性能降低质量风险。
四、1337245-3选型与应用指南
技术选型要点
电流需求评估：确认7A电流容量满足应用需求。
环境要求分析：验证防水等级和温度范围符合应用环境。
空间兼容性：确认安装空间适合16.8×21mm尺寸。
配套验证：确保使用兼容的1.5mm端子。
专业安装指南
1. 安装前准备
检查连接器密封完整性。
确认配套端子正确匹配。
准备专用安装工具。
2. 安装执行
确保密封件正确安装。
验证锁定机构完全啮合。
检查极化对准正确。
3. 安装后验证
进行防水性能测试。
检查电气连接可靠性。
记录安装质量数据
4.使用注意事项
电流限制：严格遵循7A额定电流规范。
温度管理：避免长期工作在温度上限。
密封维护：定期检查密封件状态。
安装方式：自由悬挂安装需合理管理线缆应力。
五、1337245-3 行业应用案例
汽车制造领域
某汽车制造商在发动机舱线束中采用1337245-3连接器，成功将相关故障率降低至0.1%以下，显著提升车辆可靠性。
工业设备领域
工程机械厂商在户外设备中使用该连接器，产品在恶劣环境下的故障间隔时间延长至原来的2倍以上。
泰科1337245-3连接器作为IPX7防水等级的电源连接解决方案，在汽车电子、工业设备和户外应用等领域展现出卓越性能。其优异的防水特性、超宽的工作温度范围和可靠的电气性能，为各种严苛环境下的电源传输提供了专业级保障。
如需更详细的参数(如工作电压、温度范围)或具体车型案例，建议直接联系供应商上海住歧电子(接插世界网)获取技术文档。
注：部分内容由AI辅助生成且经过人工审核，仅供参考。
