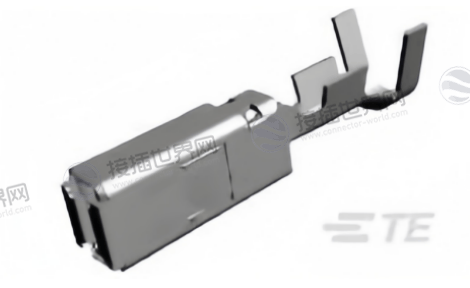

泰科1241394-3 插座端子 AMP MCP 2.8系列 母端单线密封

泰科1241390-3是一款AMP MCP 2.8系列母端插座端子，具备单线密封(SWS)防水功能，接触面镀银，额定电流15A，支持0.5-1mm²线缆。工作温度-40℃至140℃，符合LV214汽车标准及DIN 72036自动化指南，卷盘包装(3500件/盘)，适用于汽车线束的高可靠性连接。

^{一、1241390-3中文参数}

参数名称	参数值
产品图纸
产品型号	1241394-3
现货采购入口	1241390-3现货
产品系列	AMP MCP 2.8
TE 内部编号	1241394-3
TE 内部产品描述	AMP MCP 2.8K, CONTACT, SWS
产品类型	插座端子（Receptacle Terminal）
端子类型	母端
可密封	是
端子密封类型	单线密封 (SWS)
主要锁定特性	锁定枪
插座种类	180°
端子制造方式	冲压成形
端子大小	2.8mm
线径 (mm²)	.5 – 1（含.5 | .75 | 1 规格）
对接公端宽度	2.8 mm（.11 in）
对接公端厚度	.6 mm（.024 in）| .8 mm（.031 in）
接触面电镀	银 (Ag)
导线端子端接区域电镀材料	锡
压接类型	F 型压接
线缆端接方法	压接
产品端接到	导线
兼容的绝缘直径范围	1.4 – 2.7 mm（.055 – .106 in）
兼容电线基础材料	铜
典型额定电流 (A)	15
端子传导（低功率）	0 – 24 A
绝缘选项	非绝缘
工作温度范围	-40 – 140 °C（-40 – 284 °F）
工作温度（最大值）	140 °C（284 °F）
兼容标准	LV214
符合自动化指南	DIN 72036（2024年6月版）、KOMAX电气连接自动元件插入指南5.0版（2018年3月）
封装方法	Reel（卷轴）
封装数量	3500

二、1241390-3应用领域

这是一款隶属于AMP MCP 2.8系列，具备单线密封功能、银触点、并通过汽车行业最高标准认证的母端插座端子，专为在恶劣环境下实现可靠的中等电流连接而设计。

它的核心价值在于：为汽车，特别是引擎舱、变速箱等高温、高湿、高振动区域，提供一种密封、稳定、且适合自动化压接的终极线对端子连接解决方案。

场景一：汽车动力总成与引擎舱高温区域

这是这款端子最核心、最典型的应用领域。其单线密封 和140°C的工作温度直接对标了发动机周边的严苛环境。

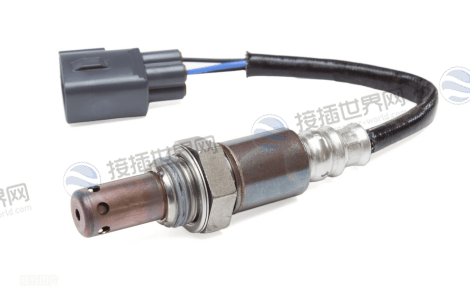

传感器连接： 氧传感器、曲轴/凸轮轴位置传感器、爆震传感器、温度和压力传感器的线束端连接。这些传感器直接暴露在高温下，且需要可靠的信号传输。

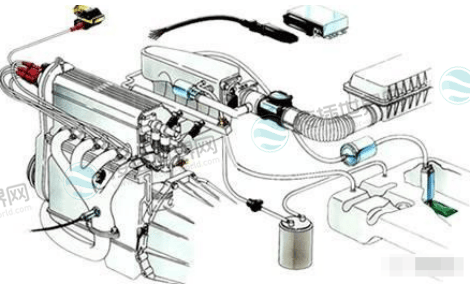

执行器连接： 燃油喷射器、可变气门正时电磁阀、废气再循环阀的供电与控制信号连接。

发电机与起动机： 相关线束的连接部分。

场景二：底盘与传动系统

该区域同样面临水、泥沙、盐雾腐蚀和剧烈振动。LV214标准 认证确保了其在此类安全关键应用中的机械和电气可靠性。

变速箱控制系统： 连接变速箱控制单元与车速传感器、档位传感器的线束。

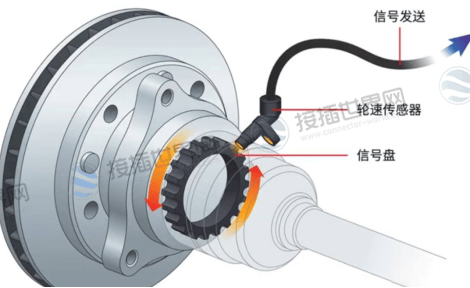

防抱死刹车系统与电子稳定程序： 连接轮速传感器与控制单元的线束。

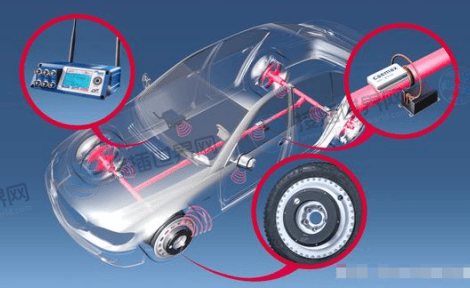

电子助力转向系统： 连接扭矩传感器和电机的线束。

场景三：新能源汽车三电系统

新能源汽车对连接器的电气性能和环境耐受性要求更为苛刻。银触点 提供了优良的导电性和抗电弧能力，15A的额定电流 适合各类控制单元和传感器的供电。

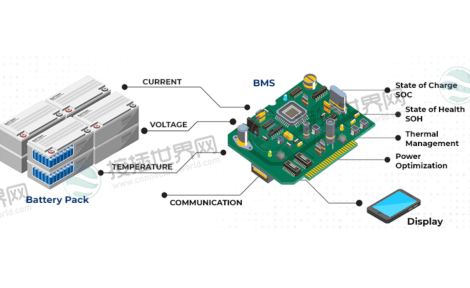

电池管理系统： 电池包内部及外部，连接电压、温度采集模块的线束。

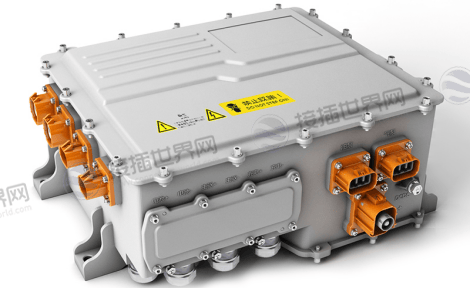

电机控制器： 连接低功率传感器、冷却水泵和风扇的线束。

车载充电机与DC-DC转换器： 内部及外部的控制信号和辅助电源连接。

场景四：严苛环境下的工业与运输设备

其卓越的性能同样可以迁移到需要高可靠性的工业领域。

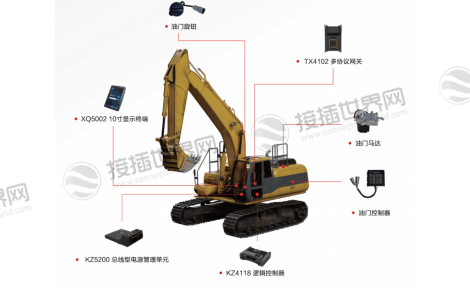

工程机械： 挖掘机、装载机的发动机控制系统和传感器连接。

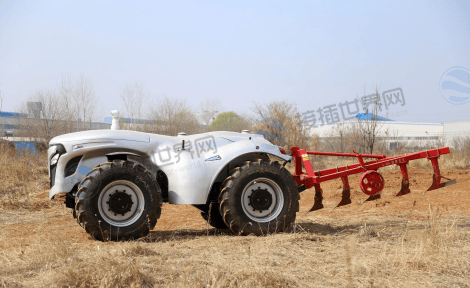

农业机械： 拖拉机、收割机在尘土和振动环境下的电气连接。

商用车辆： 卡车、客车的大线束，特别是在底盘和动力系统部分。

如需更详细的参数(如工作电压、温度范围)或具体车型案例，建议直接联系供应商上海住歧电子(接插世界网)获取技术文档。

注：部分内容由AI辅助生成且经过人工审核，仅供参考。
