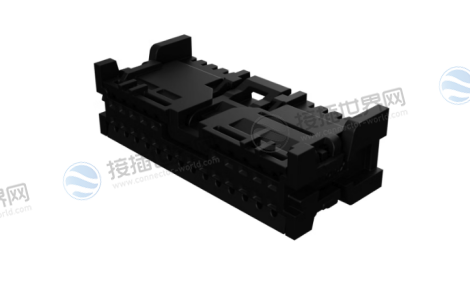

莫仕34824-0244连接器外壳Mini50非密封插座 24路双列

莫仕34824-0244是一款Mini50系列非密封插座外壳，采用尼龙材质，双列24路设计，间距2.00mm，工作温度-40℃至105℃。具备插接锁定与极化防误插功能，符合汽车级应用标准。注：此型号不建议用于新设计，推荐替代型号为206523系列。

^{一、34824-0244中文参数}

1、产物环境合规

2、产品详情

产品属性	具体参数
产品图纸
产品型号	34824-0244
现货采购入口	34824-0244现货
状态	不建议用于新设计（Not Recommended For New Design）
类别	连接器外壳（Connector Housings）
系列	34824
替代产品编号	2065230241
产品名称	Mini50
产品说明	建议替代产品：MINI50 第二代非密封插座（206523系列）；Mini50 非密封插座、双列、非桥接式、24路、EcoPaXX树脂、极化选项A、黑色
应用场景	汽车、电源传输、线对板连接（Automotive, Power, Wire-to-Board）
UPC编码	191128224819
最大电路数	24
树脂颜色	黑色（Black）
部件属性	插座（Receptacle）
符合灼热丝规范	否（No）
插接极性	是（Yes）
锁定插接部位	是（Yes）
树脂材料	尼龙（Nylon）
净重	2.357克（g）
行数	2（双列）
包装形式	袋装（Bag）
面板安装式	否（No）
插配接口间距	2.00mm
终端界面间距	2.00mm
极化选项	A
有极性插配件	是（Yes）
可堆叠	否（No）
工作温度范围	-40℃ 至 +105℃

二、34824-0244应用领域

这是一款莫仕Mini50系列中的24路、2.00mm间距、非密封型双列插座外壳，采用尼龙材料，具备锁定和防误插功能，专为汽车及工业应用中的多路电源与信号传输设计。

它的核心价值在于：为需要高密度、多电路连接的线对板应用，提供一个结构紧凑、连接可靠且满足严苛环保法规的标准化接口框架。

关键提示：该产品状态已明确标记为 “不建议用于新设计” 。

这意味着它已进入产品生命周期的后期，主要适用于现有设备的维护或旧有生产的延续。

在进行新项目选型时，应优先考虑其官方建议的替代产品：MINI50 第二代非密封插座(206523系列，具体型号：2065230241)。

基于其高电路数(24路)、2.00mm间距、汽车级认证、电源传输定位及非密封特性，该连接器外壳主要适用于以下场景：

场景一：汽车电子控制单元的多路互联

这是其最核心的应用领域。24路的高密度设计非常适合作为各类车载控制模块的线束接口，用于集中传输电源和多路信号。

车身控制模块： 作为主接口，连接控制单元与遍布车身的负载(如灯光、门窗、门锁、雨刮等)。

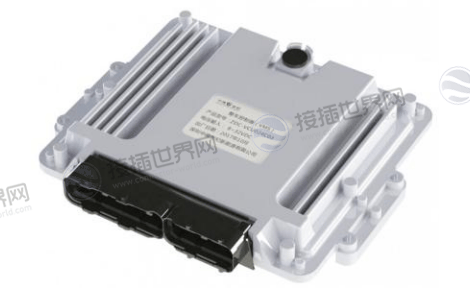

整车控制器与网关： 用于需要大量数据交换和电源分配的核心控制单元。

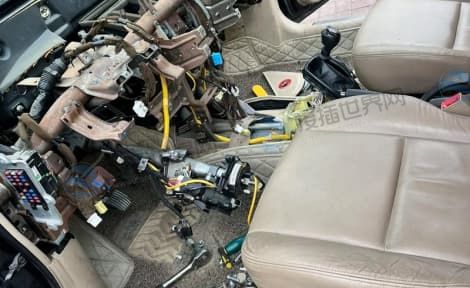

信息娱乐与仪表盘系统： 连接主机与显示屏、音响、控制面板等，传输电源和控制信号。

场景二：工业设备中的高密度电源与信号分配

在工业自动化领域，设备内部经常需要将电源和信号从主控板分配到多个执行单元或传感器。其锁定结构和极化设计能有效防止在振动环境中松脱或误插。

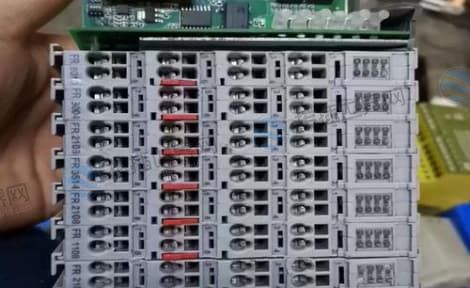

PLC与远程I/O模块： 作为多路I/O模块的线束侧接口，集中连接现场的传感器和执行器。

伺服驱动器与电机控制器： 用于连接控制电源、编码器反馈和通讯信号的线束。

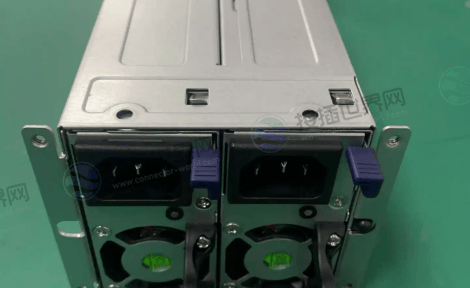

工业电源与配电板： 在需要多路输出的电源分配单元中，作为标准化的输出接口。

场景三：大型消费电子设备的内部连接

虽然定位为汽车级，但其紧凑和高密度的特点也使其适用于一些高端、复杂的消费电子产品。

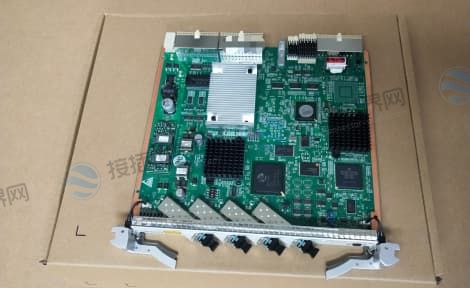

大功率网络与通信设备： 如服务器、交换机、5G基站内部板卡与背板、风扇模组等的连接。

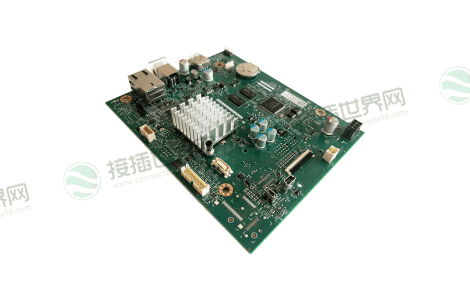

高端商用打印机与复印机： 内部主板与多个打印头、扫描模块、进纸机构之间的连接。

总而言之，莫仕 34824-0244 是一款在其时代非常出色的高密度汽车级连接解决方案，其价值在于为汽车电子、工业控制及大型设备提供了一个经过验证的、合规的多路互联平台。

然而，鉴于其“不建议用于新设计”的明确状态，当前的核心任务是为新项目无缝过渡到其第二代替代产品，而将本型号主要定位为备件供应和旧项目维护。

希望这份分析能帮助您的团队做出精准、前瞻性的决策。

如需更详细的参数(如工作电压、温度范围)或具体车型案例，建议直接联系供应商上海住歧电子(接插世界网)获取技术文档。

注：部分内容由AI辅助生成且经过人工审核，仅供参考。
