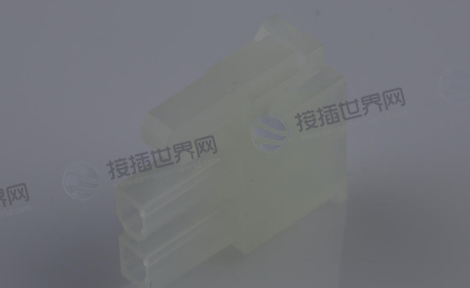

莫仕3901-2020 连接器外壳 Mini-Fit Jr.双列2路插座

莫仕3901-2020是一款Mini-Fit Jr.系列双列插座外壳，采用尼龙材质，符合UL 94V-2阻燃标准，支持2路电路和4.20mm间距，额定电流高达13A。工作温度-40℃至105℃，具备插接锁定功能，适用于电源传输及线对板、线对线连接，广泛用于工业设备的高可靠性电源布线场景。

^{一、3901-2020中文参数手册}

1、产物环境合规

2、产品详情

产品属性	具体参数
产品图纸
现货采购入口	3901-2020现货
类别	连接器外壳（Connector Housings）
系列	5557
工程零件号	5557-02R
产品家族	Mini-Fit 连接器
产品名称	Mini-Fit Jr.
产品说明	Mini-Fit Jr. 插座外壳、双列、2路、UL 94V-2阻燃等级、本色
应用场景	电源传输、线对板连接、线对线连接（Power, Wire-to-Board, Wire-to-Wire）
备注	当插头与装载45750系列端子（压接至16号线规电线）的插座配接时，每路最大电流为13A；更多电流降容信息请参考Molex产品规格书PS-45750-001
UPC编码	800753584259
CSA认证编号	LR19980
UL认证编号	E29179
可拆分	否（No）
最大电路数	2
树脂颜色	本色（Natural）
阻燃等级	94V-2
部件属性	插座（Receptacle）
符合灼热丝规范	否（No）
插接极性	无（None）
锁定插接部位	是（Yes）
树脂材料	尼龙（Nylon）
净重	0.635克（g）
行数	2（双列）
包装形式	袋装（Bag）
面板安装式	否（No）
插配接口间距	4.20mm
终端界面间距	4.20mm
有极性插配件	是（Yes）
可堆叠	否（No）
工作温度范围	-40℃ 至 +105℃

二、3901-2020应用领域

这是一款莫仕Mini-Fit Jr. 5557系列中的双位(2路)插座外壳，采用4.20mm间距，专为电源传输设计，适用于线对板及线对线连接，具备全面的环境合规认证。

它的核心价值在于：为需要安全、可靠、合规的低功率电源互联场景，提供一个标准化的、带有安全锁定的物理载体和绝缘保护框架。

场景一：电脑与外设内部电源分配

这是Mini-Fit Jr.系列最经典的应用领域。其4.2mm间距和13A/路的电流能力非常适合为电脑主板上的各种附加设备供电。

台式电脑电源输出线缆： 用于连接电源与主板、显卡(辅助供电)、硬盘背板等的线缆端。

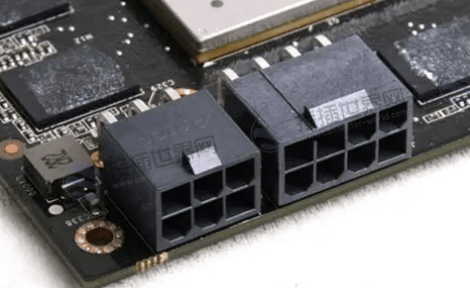

显卡辅助供电接口： 作为插座，接收来自电源的6+2Pin或8Pin PCI-E供电接口(注：标准PCI-E 8Pin为3路，此处2路可用于定制或低功率版本)。

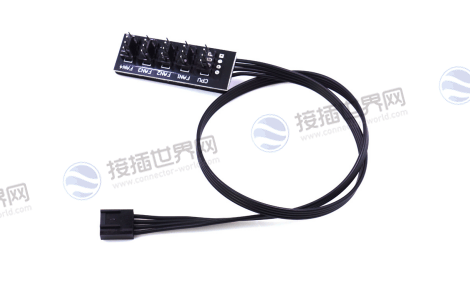

内部风扇集线器供电： 为多风扇集线器提供电力输入。

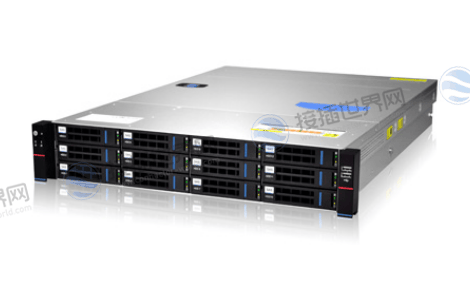

工业电脑/服务器： 在需要紧凑布局的工控机或服务器中，为附加板卡或硬盘背板供电。

场景二：工业控制与自动化设备中的模块化供电

工业环境强调连接的可靠性和安全性。此款外壳的锁定插接部位特性可防止振动导致的意外脱落，其全面的环保认证(RoHS, REACH, 低卤素)满足出口设备的法规要求。

PLC模块的I/O单元供电： 为分布式I/O模块或小型传感器模块提供直流电源连接。

小型驱动器与控制器： 用于连接伺服驱动器、步进电机驱动器的控制电源输入端。

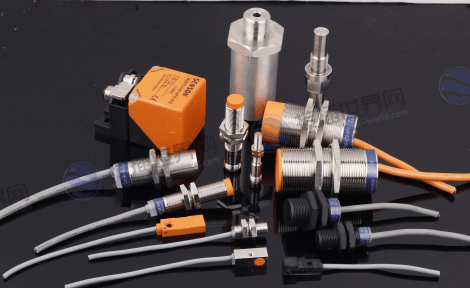

机器内部照明与传感器： 为LED灯带、光电传感器等设备提供电源接口。

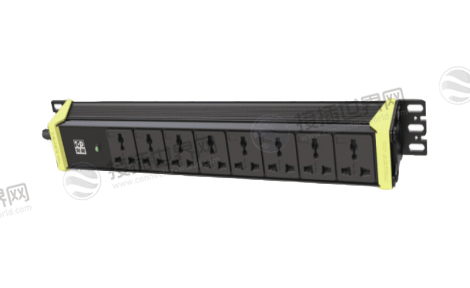

电源分配板(PDU)： 在机柜内部，作为标准化接口，将主电源分配到多个设备。

场景三：消费电子与家电的内部电源连接

消费电子和家电产品对成本和安全法规极为敏感。此产品UL 94V-2阻燃等级和全面的RoHS合规是其进入该领域的通行证。

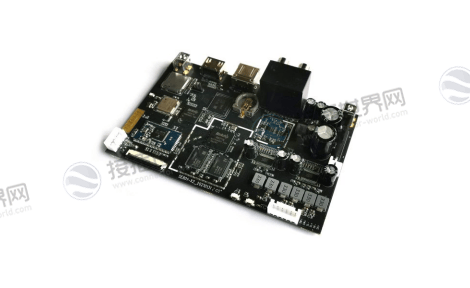

大家电： 智能电视、游戏机、音响功放内部主板与电源模块、喇叭单元或驱动板的连接。

小家电： 高端打印机、扫描仪、网络路由器(PoE供电模块)、智能家居中控设备内部的电源互联。

电源适配器输出接口： 作为一体式电源适配器的输出线缆连接器。

场景四：低压照明系统与电源模块

其每路13A的电流能力使其能够胜任许多低压高电流的照明应用。明确的线对线(Wire-to-Wire)应用场景使其成为预制线束的理想选择。

LED驱动与灯条连接： 在商业展示柜、室内装饰照明中，连接低压LED驱动电源与灯条。

分布式电源系统： 在通信基站、数据中心等场所，为位于机架上的设备提供低压直流电源连接。

定制化电源线束： 由线束厂加工，用于需要稳定大电流连接的各类定制设备中。

这款产品的价值，在于为 电脑、工业控制、消费电子及低压照明 等领域提供了一个经过全球安全认证(UL, CSA)、环境合规且性能可靠的标准化电源连接解决方案。

如需更详细的参数(如工作电压、温度范围)或具体车型案例，建议直接联系供应商上海住歧电子(接插世界网)获取技术文档。

注：部分内容由AI辅助生成且经过人工审核，仅供参考。
