泰科1-2355506-5 MCON 1.2mm连接器护套汽车级电源连接器

泰科1-2355506-5是一款MCON 1.2mm系列2位母端子护套，专为汽车电源电路设计，额定电流高达20A。采用黑色PBT GF30材质，工作温度范围-40℃至130℃，支持锁定枪固定和键控对准，提供可靠的线到板连接解决方案，适用于12V电压架构的严苛环境。

^{一、1-2355506-5中文参数手册}

参数名称	参数值

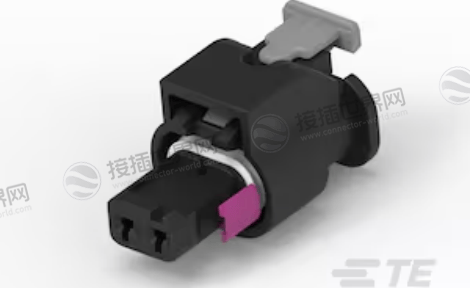

产品图
产品型号	1-2355506-5
现货采购入口	1-2355506-5现货
产品名称	汽车连接器护套
产品系列	MCON 1.2mm
TE 内部产品描述	2POS,MCON 1.2,REC HSG ASSY,SLD,COD A
标称电压架构 (V)	12
连接器和壳体类型	母端子护套
连接器系统	线到板
位数	2
行数	1
可密封	是
连接器形状	矩形
混合型连接器	否
主要锁定特性	锁定枪
端接对象	电线和电缆
电路应用	电源
主要产品颜色	黑色
连接器和键控代码	A
端子类型	母端
端子大小	1.2mm
对接公端宽度	1.2 mm（.04 in）
端子额定电流（最大值） (A)	20
接合对准	带有
接合对准类型	键控
端子位置保证	是
应力消除	不带
安装类型	电缆安装（自由悬挂）
外壳材料	PBT GF30
中心线（间距）	4 mm（.15 in）
工作温度范围	-40 – 130 °C（-40 – 266 °F）
工作温度（最大值）	130 °C（266 °F）
能够保证连接器位置	是
库存状态	暂无库存

二、1-2355506-5应用领域

这是一款MCON 1.2mm系列中的2位、密封型、线对板母端护套，采用键控防误插和锁定枪结构，能够在-40℃至130℃的严苛环境下稳定传输高达20A的电流。

它的核心价值在于：为汽车及工业应用中的紧凑空间、高电流电源电路，提供一个安全、可靠且具备防错功能的线对板连接解决方案。

基于其1.2mm小间距、20A大电流、密封设计、键控防误插及汽车级工作温度等关键特性，该连接器护套主要适用于以下场景：

1. 汽车电子系统中的紧凑空间与高功率负载

这是MCON系列连接器的核心应用领域。其小间距和高电流的特性，使其非常适合在空间受限的区域内为功率型负载供电。

车身控制模块的局部供电：连接BCM与车门模块、座椅控制单元、智能传感器等，为其提供主电源。

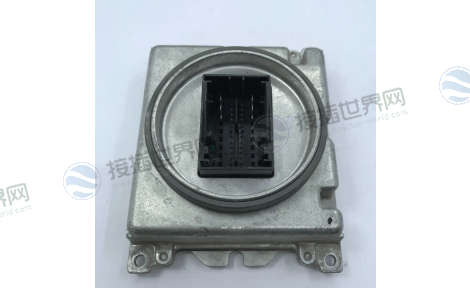

LED照明系统驱动：为高亮度LED前大灯、日间行车灯或内饰氛围灯驱动模块提供电源连接。

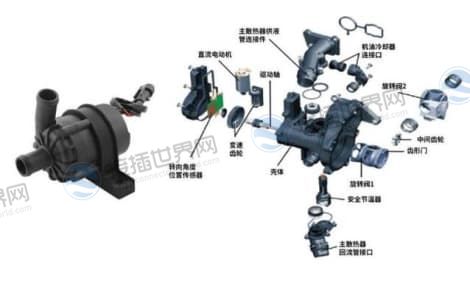

小型电机与执行器：如连接电子水泵、小型风扇、电磁阀的执行电源。

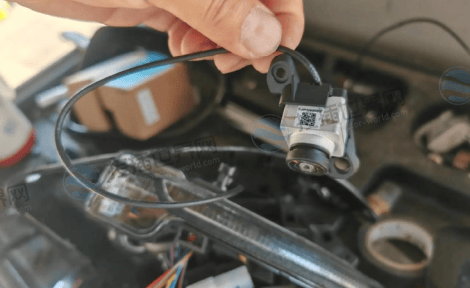

传感器与摄像头供电：为ADAS系统中的摄像头、雷达传感器提供电源，其密封性可应对车外环境。

2. 工业自动化与机器人领域的可靠互联

其高电流密度和可靠性也适用于对空间和稳定性要求高的工业领域。TE工业事业部也专注于为机器人自动化等领域提供连接解决方案。

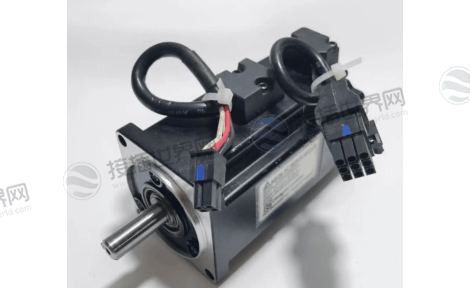

伺服电机与驱动器接口：在机器人关节或自动化设备中，用于连接伺服驱动器的紧凑型电源接口。

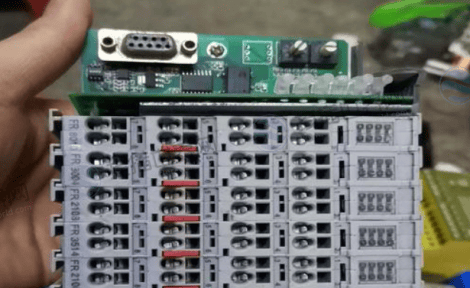

分布式I/O模块供电：为PLC系统中的远程I/O模块或小型控制单元提供电源。

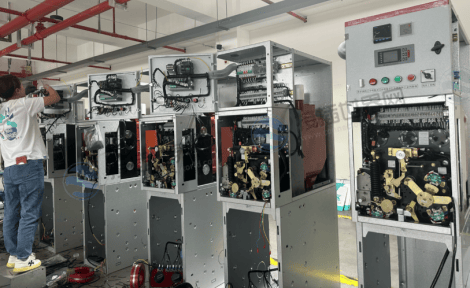

工业传感器集群供电：在测量与控制设备中，为多个传感器集中供电。

3. 新能源与储能系统的电源管理

TE在可再生能源领域持续投入，其连接器产品也广泛应用于相关场景。此护套的20A电流能力和密封特性符合部分低压电源分配需求。

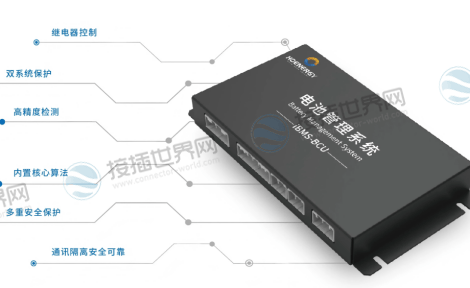

电池管理系统：在工商业或家庭储能系统的BMS中，用于模块间的低压电源连接。

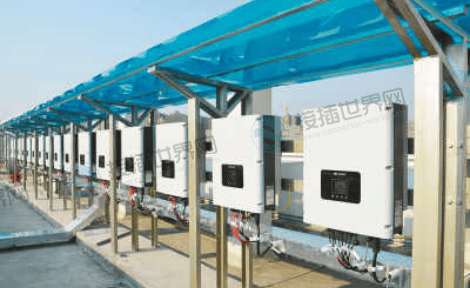

低压电源分配板：在光伏逆变器或储能变流器的辅助电源电路中发挥作用。

如需更详细的参数(如工作电压、温度范围)或具体车型案例，建议直接联系供应商上海住歧电子(接插世界网)获取技术文档。
