矢崎7282-6444-70 YES Kaizen连接器外壳2极黄色PBT

矢崎7282-6444-70是一款YES/YESC Kaizen系列1.5x0.8线束连接器公头外壳，采用黄色PBT材质，2极设计。产品允许电流15A，工作温度-40℃至100℃，绝缘电阻20MΩ以上，并具有卡扣安装结构。适用于中型电流应用，兼容7114-4100/4101系列端子。

^{一、7282-6444-70中文参数手册}

项目	数值/信息
产品图纸
产品型号	7282-6444-70
现货采购入口	7282-6444-70现货
零件分类	外壳（Housing）
产品系列	YES/YESC Kaizen 连接器 1.5X0.8 系列
替代零件号	无
配对零件号	7283-6444-70
连接类型	线束连接器（Wire Harness Connector）
密封状态	非密封（Unsealed）
性别类型	公头（Male）
引脚数量	2 极（2P）
接线片尺寸（mm）	1.50
材质	聚对苯二甲酸丁二醇酯（PBT）
外形尺寸 - 长度（mm）	38.40
外形尺寸 - 宽度（mm）	15.70
外形尺寸 - 高度（mm）	19.80
镀层	无
颜色	黄色（YELLOW）
混合类型	否（NO）
卡扣安装结构	有（YES）
应用螺栓	无
兼容孔径（mm）- 最小值	无
兼容孔径（mm）- 最大值	无
兼容板厚（mm）- 最小值	无
兼容板厚（mm）- 最大值	无
电流等级	中型（MEDIUM）
产品标准号	CE24-EN-0037
操作手册号	无
允许电流（参考值）	15A（参考值）
低压低电流电阻	最大 10 毫欧（初始值）
绝缘电阻	最小 20 兆欧（500VDC 条件下）
耐压	1000V AC（1 分钟）
温度范围	-40 至 100℃
端子（可安装组件）	7114-4100-02、7114-4100-08、7114-4101-02、7114-4101-08
线密封件（可安装组件）	无
虚塞（可安装组件）	无
可安装零件（可安装组件）	无

二、7282-6444-70应用领域

这是一款矢崎YES/YESC Kaizen系列的2极非密封型公端连接器外壳，采用1.50mm间距，由PBT材料制成，具备15A中等电流传输能力和卡扣安装结构。

它的核心价值在于：为设备内部或组件之间，需要在多根导线之间进行可靠、紧凑的线对线连接的场景，提供一个坚固、便捷且标准化的互联接口。

基于其线对线连接特性、2极中型电流、1.50mm紧凑间距、卡扣安装及非密封设计等关键特性，该连接器外壳主要适用于以下场景：

1. 汽车电子与车身系统

尽管是非密封设计，限制了它在发动机舱等直接暴露于液体环境下的使用，但其全面的性能非常适合汽车内部干燥区域的线束互联。

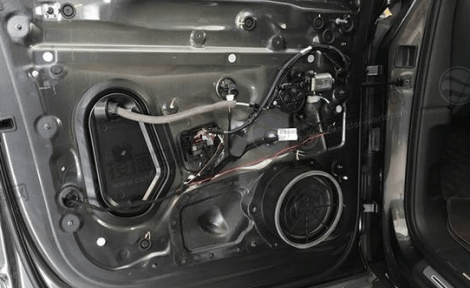

内饰与舒适系统：连接车门线束与车身主线束，用于传输车窗升降、门锁、座椅调节等电器的电源和控制信号。

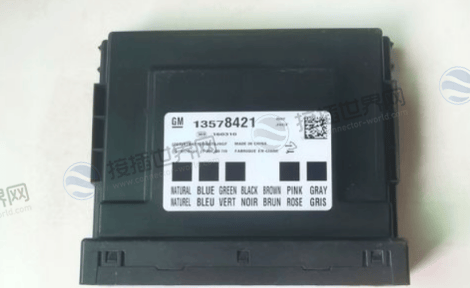

车身控制模块(BCM)局部网络：在BCM与周边执行器、传感器(如室内灯)之间构建连接。

2. 工业控制与自动化设备

工业环境强调连接的可靠性和便捷性。此款外壳的卡扣安装结构能实现快速插拔并防止意外松脱，-40℃至100℃的宽温范围确保了在多数工业环境下的稳定性。

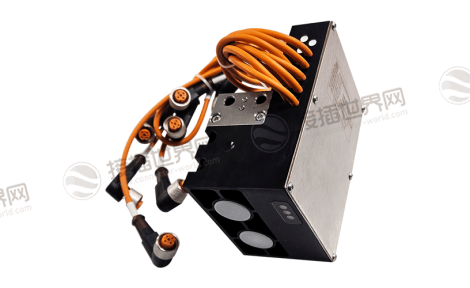

小型电机与电磁阀驱动：在自动化设备中，为控制气动/液压回路的小型电磁阀和电机供电。

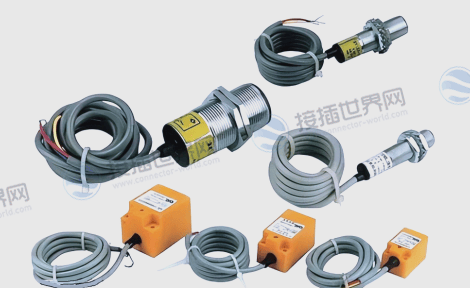

工业传感器与执行器：连接需要中等电流的传感器和执行机构。

3. 其他电子设备内部互联

其紧凑的尺寸和可靠的性能也使其适用于一些对空间和可靠性有要求的商用或消费电子设备。

低压电源分配：在定制电源或低压设备中，作为分支电路的电源连接接口。

内部设备互联：用于连接设备内部不同模块之间的电源，如打印机内的模块供电。

如需更详细的参数(如工作电压、温度范围)或具体车型案例，建议直接联系供应商上海住歧电子(接插世界网)获取技术文档。
