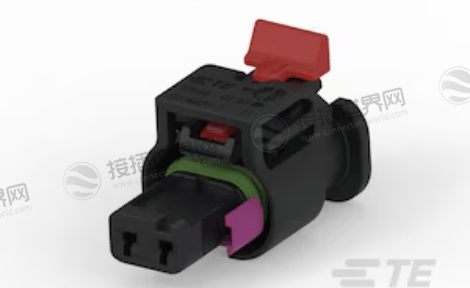

泰科1-2236896-5 MCON 1.2mm密封护套 22A高电流汽车连接器

泰科1-2236896-5是一款MCON 1.2mm系列2位母端子护套，具备IP6K9K高防护等级，支持12/24/48V电压架构，额定电流22A。采用黑色PA66 GF30材质，工作温度-40℃至130℃，适用于汽车电源系统的线到板/线到线连接，具备密封性能和键控对准功能，满足严苛环境应用需求。

^{一、1-2236896-5中文数据手册}

参数名称	参数值
产品图纸
产品型号	1-2236896-5
现货采购入口	1-2236896-5现货
产品系列	MCON 1.2mm
TE 内部编号	1-2236896-5
TE 内部产品描述	2POS, MCON 1.2 LL REC SEALED
标称电压架构 (V)	12 | 24 | 48
工作电压 (VDC)	12
连接器和壳体类型	母端子护套
连接器系统	线到板 | 线到线
位数	2
行数	1
可密封	是
连接器形状	矩形
混合型连接器	否
主要锁定特性	端子上
端接对象	电线和电缆
电路应用	电源
主要产品颜色	黑色
出线角度 (°)	180
连接器和键控代码	A
端子类型	母端
端子大小	1.2mm
对接公端宽度	1.2 mm（.047 in）
端子额定电流（最大值） (A)	22
接合对准	带有
接合对准类型	键控
端子位置保证	否
应力消除	不带
安装类型	电缆安装（自由悬挂）
外壳材料	PA 66 GF30
中心线（间距）	4 mm（.157 in）
连接器高度	14.8 mm（.582 in）
产品长度	26.5 mm（1.043 in）
产品宽度	15 mm（.591 in）
工作温度范围	-40 – 130 °C（-40 – 266 °F）
工作温度（最大值）	130 °C（266 °F）
IP 等级	IP6K9K
封装方法	Box
封装数量	2000
可维修	是
能够保证连接器位置	是
分销商及库存	Mouser Electronics（1,740 库存有货），联系电话：(800) 346-6873

^{二、1-2236896-5应用领域}

这是一款泰科MCON 1.2mm系列中的2位、密封型、低矮型母端护套，支持线对板及线对线连接，具备IP6K9K最高防护等级和键控防误插功能，专为在空间极度受限的严苛环境下传输高达22A的电流而设计。

它的核心价值在于：为汽车、工业及新能源设备中空间紧凑、环境恶劣且要求高电流密度的电源电路，提供一个超强防护、极高可靠性的连接解决方案。

场景一：新能源汽车核心系统与动力总成

其IP6K9K等级(防尘且能承受高压/蒸汽冲洗)和130°C高温耐受性，使其成为新能源汽车动力系统的理想选择。22A的电流和48V电压架构支持，正符合新一代车辆电气系统的需求。

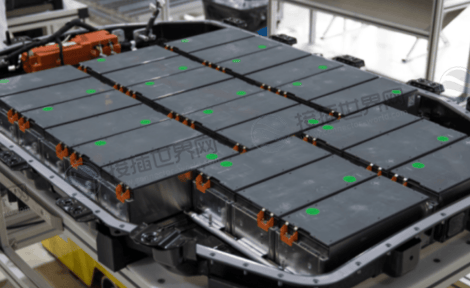

1.电池管理系统

在电池包内部或外部，连接电芯监控单元与主控单元，传输电源与信号。

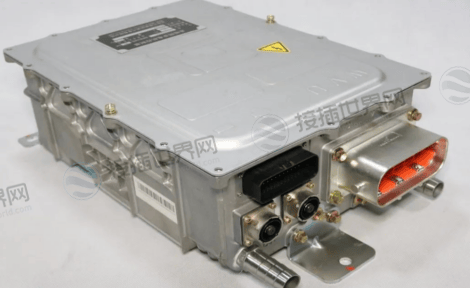

2.电机控制器与逆变器

用于连接低功率传感器、冷却泵或辅助电源，其密封性可应对舱内潜在的油水环境。

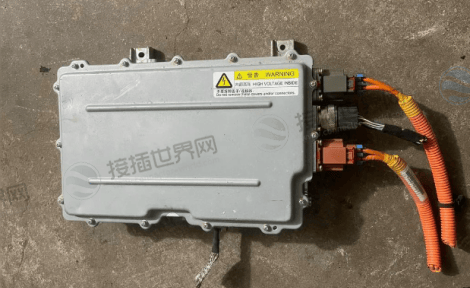

3.车载充电机与DC-DC转换器

 内部及外部的控制信号和辅助电源连接。

4.智能座舱与ADAS传感器

为高算力域控制器、摄像头、雷达传感器提供受保护的电源。

场景二：严苛环境下的工业自动化与驱动设备

在工业领域，粉尘、高压冲洗和振动是常见挑战。此护套的超高防护等级和宽温范围确保了其在最恶劣工业环境下的稳定性。

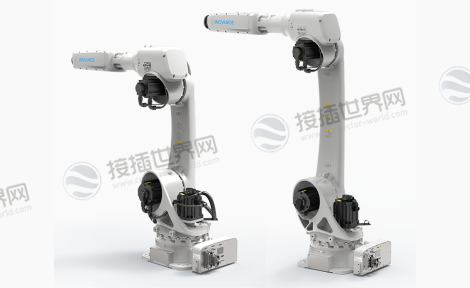

1.伺服驱动器与机器人关节

在空间紧凑的机器人手臂内部，为关节电机或制动器提供电源连接。

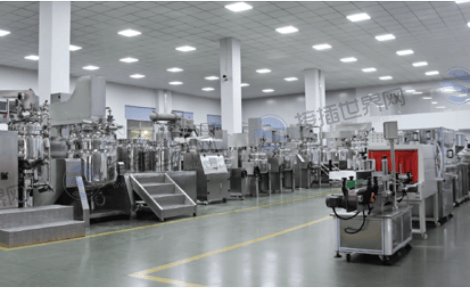

2.食品饮料与制药机械

在需要频繁高压冲洗的设备中，为传感器、阀门提供密封的电气接口。

3.户外通信与能源设备

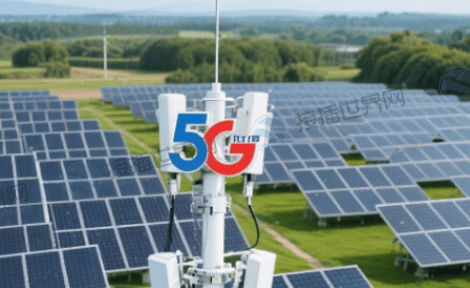

在5G基站、光伏逆变器等设备中，用于连接对防护要求高的内部模块。

场景三：商用车与特种车辆的电气系统

商用车和工程机械的电气系统同样面临高温、振动和泥水环境。

1.发动机管理系统

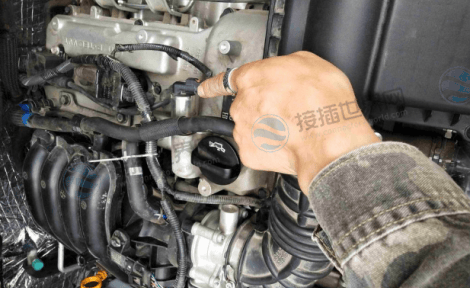

连接曲轴/凸轮轴位置传感器、燃油喷射器等关键部件。

2.底盘与传动系统

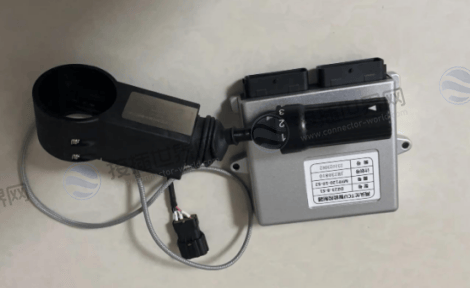

用于变速箱控制、ABS/ESP系统的传感器与执行器连接。

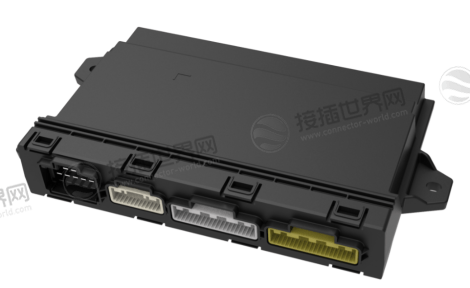

3.车身控制系统

在驾驶室或车身内部，为关键的控制单元提供电源。

如需更详细的参数(如工作电压、温度范围)或具体车型案例，建议直接联系供应商上海住歧电子(接插世界网)获取技术文档。
