RJ45网线连接器设计原理 RJ45水晶头注意事项

  RJ45水晶头接法,RJ45线序,RJ45网线接法,rj45水晶头结构,rj45水晶头端接线的原理

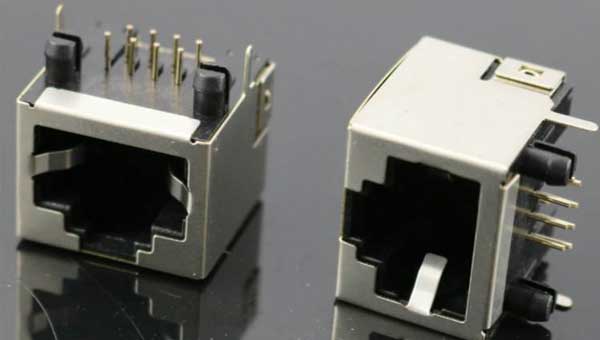

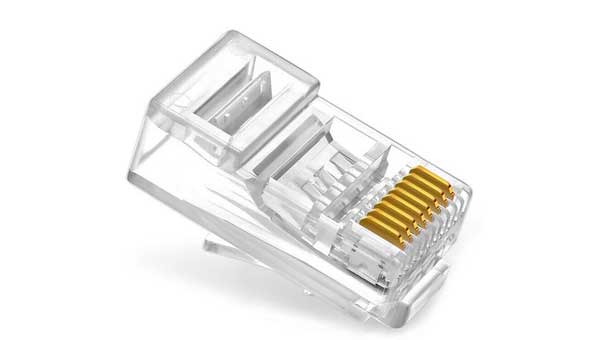

  RJ45就是通常我们都能见到的网线水晶头接插件，它是布线系统中信息插座(即通信引出端)连接器的一种，完整的结构是由插头和插座组成，插头和插座各有8个触头和触点。今天我们就通过RJ45网线连接器的设计原理，了解一下RJ45水晶头的结构和使用注意事项。

  【RJ45连接器信号定义，RJ45水晶头排线顺序】

  我们在前面的文章中说到过RJ45连接器信号定义和RJ45水晶头排线顺序，点击阅读：

  【RJ45连接器设计原理】

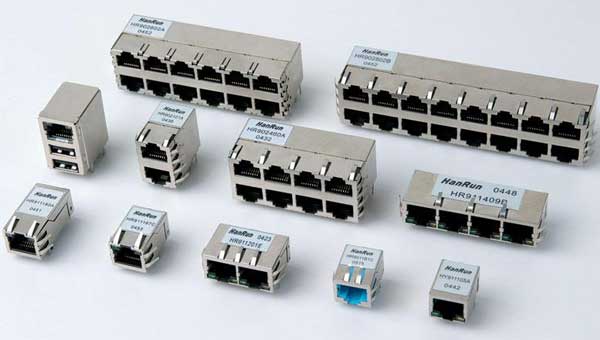

  RJ45连接器由插头和插座组成，这两种元器件组成的连接器连接于导线之间，以实现导线的电气连续性。RJ45连接器在进行信号完整性设计时，需要思考的因素有：RJ45连接器各插针之间的串扰、与整个互联传输线阻抗的接连性、有时序请求，要注意RJ45连接器上的延时。

  RJ45连接器的剖析办法与通常的信号剖析办法基本相同，都是运用仿真软件进行仿真，并对成果进行剖析得出结论。它的模型剖析和电路的模型剖析是相同的，仅仅要注意RJ45和过孔效应的准确建模、仿真关于猜测信号质量非常重要。下面是RJ45连接器模型剖析的5种模型：

  1.单线模型是适用于RJ45中的单线，如高速信号传输线，能够用来模仿反射、时延和偏移、衰减以及信号传输质量。

  2.S参数模型首要使用于频域，可模仿吞吐量和串扰，经过时域改换，可产生阻抗、串扰、传输时延和眼图等。

  3.多线模型是适用于多插针RJ45，包含触摸元件、触摸与触摸间耦合、触摸和屏蔽间耦合、焊盘间耦合等。除了SLM模仿的参数外，还能用来模仿串扰和地弹等。

  4.IBIS模型是一种根据V/I曲线的对I/O BUFFER疾速准确建模的办法，支撑一切类型的RJ45和多种不同RJ45建模，如差分和不平衡信令、SLM(无耦合)、MLM(耦合)、模型级联、板到板以及板到电缆等。

  5.SPICE模型：是最为遍及的电路级模仿程序，被剖析的电路中的元件可包含电阻、电容、电感、互感、独立电压源、独立电流源、各种线性受控源、传输线以及有源半导体器件。

  【RJ45连接器在使用时需注意的问题】

  1.用接连的电源和地平面层；

  2.布线中尽量防止选用直角；

  3.阻抗操控、反射和信号终端匹配；

  4.对活络元件施行对噪声器件的物理阻隔；

  5.差分对布线长度要相等，以确保在接纳端良好的按捺比；

  6.高速电路设计中应思考串扰疑问，包含近端串扰和远端串扰；

  7.电源退耦疑问，也就是说加在电路上的电源一定要经过电感电容的退耦。
