等电位端子箱有哪些作用，卫生间等电位端子箱的安装方法

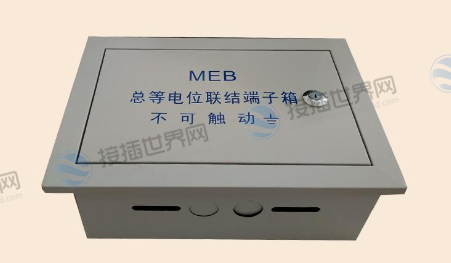

等电位就是没有电位差，有电位差才能有电压！等电位的含义也就是“将设备等外壳或金属部分与地线联结”。一般用于配电室内作重复接地用，也用于住户的带洗浴设备的卫生间内，用于洗浴设备及相关插座的接地。

等电位联结端子箱适用于一般工业与民用建筑物电气装置，防间接接触电击和防接地故障引起的爆炸和火灾的等电位联结、建筑物防雷和电子信息。设备防瞬态过电压及干扰等。等电位联接端子箱将建筑物如高层住宅、医院、泳池等内的钢筋网，配电盘中的PE线端子、插座、上下水管、暖气管道，媒气管道，卫生间的金属浴盆、浴架、淋浴器扶手、电冰箱、空调、导电地板的金属网络将其联接到各自的等电位联接端子箱内的端子板上，从而构成各自的等电位体，保护人和设备的安全。

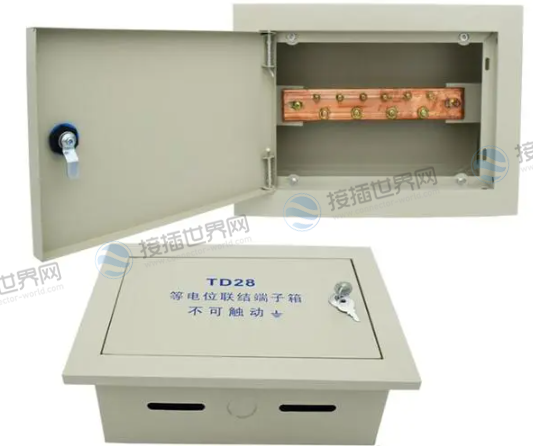

TD-28等电位箱

TD-28是一种常见的等电位箱型号，应用也是比较的广泛，分为大型，中型，小型3种，材质为冷轧钢板，内部结构可安装铁排，铜排。具体规格尺寸如下

• 小型:160MM75MM50MM。型号：TD28铁排，TD28铜排113，1.317，220，320，420，425.包装：每个产品均有薄膜塑料袋包装，以免运输途中由于碰撞而造成表面损坏！100只产品一件。
• 中型：190MM100MM70MM。型号：TD28铁排，铜排：1.540。包装：每个产品均有薄膜塑料袋包装，以免运输途中由于碰撞而造成表面损坏！50只产品一件。
• 大型：300MM200MM120MM。型号：TD28铁排，铜排：1.560。包装：每个产品均有薄膜塑料袋包装，以免运输途中由于碰撞而造成表面损坏！20只产品一件。

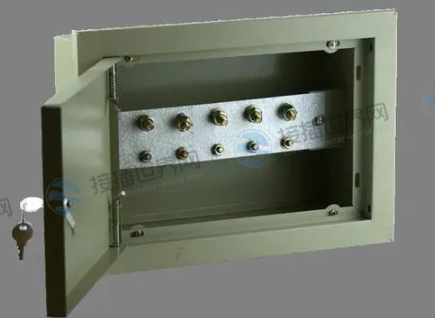

卫生间等电位端子箱的安装

在日常生活中，卫生间里面都会有一个等电位端子箱，里面会有一个端子排，装修时需要从端子排上引出电线，连接到花洒、水龙头等金属物体以及卫生间内插座的地线上，这个布线和接线都很简单。

需要注意的是，等电位箱的保护范围比较小，所以只能连接卫生间内插座的地线，不能与其它房间插座地线相连。另外，在安装卫生间等电位端子箱的时候，需要注意以下几点：

1. 在卫生间内将各种金属管道、结构件（包括混凝土楼板中的钢筋）以及进入卫生间内的视线，用不小于4mm2的铜芯线，通过等电位联结端子箱互相连通。
2. 等电位联结导线在地板或墙内暗敷时要穿塑料管保护，其目的是更换导线方便。等电位联结范围内的金属管道等金属体与等电位联结箱内的端子排之间的电阻不应大于502。
3. 卫生间内的金属管道的连接处一般不需加跨接线，若发现导通不良时，应作跨接。当卫生间内的水管是塑料管或包塑金属管时，等电位跨接线可接在自来水龙头上。
4. 采用金属水管时，跨接线直接接在水管上。卫生间内的污水管因与进水管之间是不通的，因此污水管也要作等电位联结，可接在地漏的管子上。

总结

等电位端子箱是将建筑物内的保护干线，水煤气金属管道，采暖和冷冻、冷却系统，建筑物金属构件等部位进行联结，以满足规范要求的接触电压小于50V的防电击保护电器。是现代建筑电器的一个重要组成部分，被广泛应用高层建筑。
