常见接线端子的规格尺寸

接线端子是电器连接电线的一种设备，通常由导体、外壳和绝缘件组成。不同类型和规格的接线端子有着不同的尺寸和形状，以下是常见的接线端子规格尺寸的详细讲解。

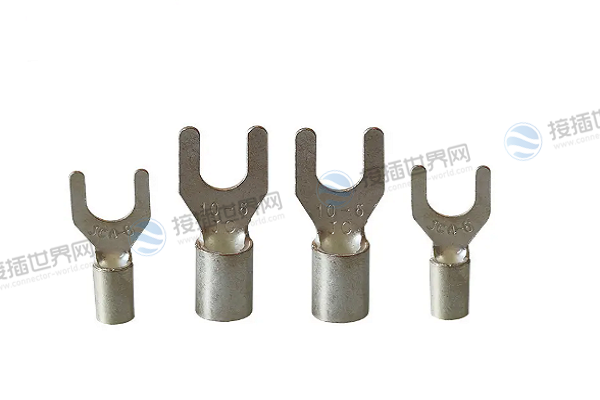

U型端子

U型端子又称为裸线端子，通常用于固定连接导线。常见的规格尺寸有：

U型端子的宽度：通常为6.4mm，8.0mm，9.5mm，12.7mm等。

U型端子的厚度：通常为0.4mm，0.5mm，0.6mm等。

U型端子的长度：通常为16mm，18mm，20mm等。

圆形端子

圆形端子通常用于连接电线与设备的接口，如插座、开关、继电器等。常见的规格尺寸有：

圆形端子的直径：通常为4mm，5mm，6mm，8mm等。

圆形端子的长度：通常为8mm，10mm，12mm等。

异形端子

异形端子是一种非标准规格的接线端子，形状多样，通常用于特殊的连接需求。常见的规格尺寸有：

不锈钢异形端子的宽度：通常为6mm，8mm，10mm等。

不锈钢异形端子的长度：通常为25mm，30mm，35mm等。

插座端子

插座端子通常用于连接设备和插头，如插头插座、音频插头、视频插头等。常见的规格尺寸有：

插座端子的孔径：通常为2.5mm，3.5mm，4.0mm，6.3mm等。

插座端子的长度：通常为10mm，12mm，15mm等。

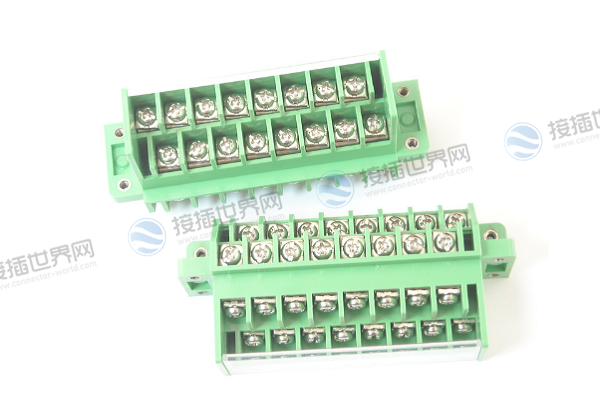

接线板端子

接线板端子通常用于电路板上的连接，常见的规格尺寸有：

接线板端子的间距：通常为2.54mm，3.81mm，5.0mm等。

接线板端子的宽度：通常为3.5mm，5.0mm，7.5mm等。

接线板端子的高度：通常为8.5mm，9.5mm，11mm等。

穿线端子

穿线端子通常用于需要频繁更换或维护的电气设备和电路中，如控制盘、自动化设备、电力电子设备等。

穿线端子常见的规格尺寸包括：

导线截面面积：通常为0.5mm²、0.75mm²、1.0mm²、1.5mm²、2.5mm²、4mm²、6mm²等。

最大电流：通常为6A、10A、15A、20A、25A、30A、40A、50A、60A、80A、100A等。

最大电压：通常为300V、450V、600V、1000V等。

外形尺寸：外形尺寸因不同品牌、型号、规格而异。一般的尺寸有：长度12mm-50mm、宽度3.5mm-16mm、高度8mm-20mm。

绝缘壳

绝缘壳是一种常见的电气配件，用于保护电气设备和电路中的导线和连接器，防止其与其他物体接触而引起的短路和安全事故。绝缘壳的尺寸规格因不同的品牌、型号、材料等因素而异，但通常包括以下几个方面：

直径：绝缘壳的直径通常为2mm-20mm不等，根据所需的电线尺寸选择合适的直径。

长度：绝缘壳的长度通常为10mm-100mm不等，可以根据具体需要选择合适的长度。

壳体厚度：绝缘壳的壳体厚度通常为0.5mm-2.0mm不等，可以根据具体应用需要选择合适的厚度。

材料：绝缘壳通常采用PVC、PE、PP等塑料材料制成，也有一些采用金属材料制成的。

以上是常见的接线端子规格尺寸的详细讲解，不同类型和规格的接线端子在尺寸和形状上存在差异，选择合适的接线端子可以确保电路连接的可靠性和安全性。
