接线端子安装的要求原来这么多，你了解几个呢？

接线端子是连接器的一种，为方便导线连接应运而生。通常由绝缘件、导电件、焊脚等部分组成，对于弹簧式接线端子来说还有弹片；本文小编主要给大家讲述接线端子安装的要求是什么，希望能够给予连接器行业者帮助，欢迎大家持续关注接插世界网！

接线端子安装的要求是什么

正确安装接线端子非常重要，那么安装要求是什么?

1.接线端子不应占据电路板表面，注意在电路板边缘留出一定的空间，空间大小根据印刷电路板的大小和固定方式来确定。接线端子就是用于实现电气连接的一种配件产品，工业上划分为连接器的范畴。UK接线端子适合大量的导线互联，在电力行业就有专门的端子排，端子箱，上面全是接线端子，单层的、双层的，电流的，电压的，普通的，可断的等等。一定的压接面积是为了保证可靠接触，以及保证能通过足够的电流。接线端子排为了方便导线的连接而应用的，它其实就是一段封在绝缘塑料里面的金属片，两端都有孔可以插入导线，有螺丝用于紧固或者松开，比如两根导线，有时需要连接，有时又需要断开，这时就可以用端子把它们连接起来，并且可以随时断开，而不必把它们焊接起来或者缠绕在一起，很方便快捷。

2.接线端子的布置不能上下交叉。两个相邻部件之间保持一定的距离，距离不宜太小，以免触碰。

3.接线端子在整个板面上应分布进行均匀、疏密程度一致。

4.接线端子的安装高度应尽可能低，离开板的一般部件和导线不应超过Smm，过高会承受振动的稳定性，冲击变得较差，容易跌落或与相邻部件接触。

5.在保证接线端子电气性能的前提下，各部件应放置在网格上，相互平行或垂直布置，使其整洁美观，一般不允许部件重叠，各部件布置紧凑。尽可能远离输入和输出组件。

因此，在接线端子的安装上，要做好这些细节工作，确保其良好的性能，满足生产的需要。

电控柜内接线端子排的安装要求

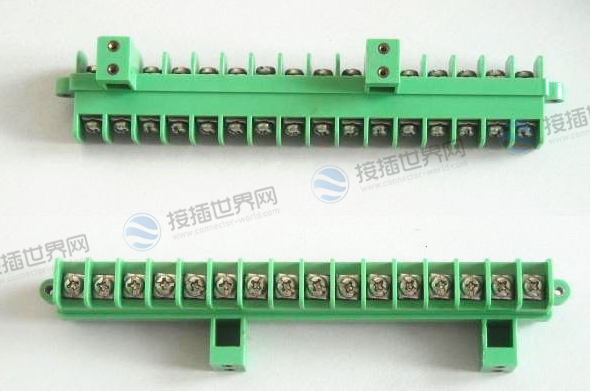

电控柜内接线端子排的安装要求端子排分为上端子和下端子:下端子是常用的连接端子，其一端与柜(箱)内的元器件常用连接，另一端用于出线柜，与柜外的元器件和设备连接。这种端子两端短路直通(导电条)，电位基本相同。

上面的端子叫保险丝端子(你的物体上也有一个非常醒目的保险丝符号)，里面放了一个保险丝管(fusetube)。按下它连接端子的两端(通过保险丝)；当断开时(如第6个)，电路断开，从而断开被端接设备的电源，维修时操作方便。

电控柜内接线端子排的安装，应符合下列要求:

一、端子排无破损，固定牢固，绝缘良好。

二、端子要有编号，端子排要便于更换和连接。

三、当电路电压超过400伏时，端子板应有足够的绝缘，并涂上红色标记。

四、强弱电端子应分开布置；应有明显标志，并设置空端子隔开或设置加强绝缘的隔板。

五、正负电源和经常带电的正电源以及合闸或跳闸回路，应由一个空端子隔开。

六、电流回路应通过测试端子，其他需要断开的回路应通过专用端子或测试端子，测试端子应接触良好。

七、潮湿环境宜采用防潮终端。

八、端子应与导线截面相匹配，不应使用小端子配大截面导线。

九、连接件应采用铜制品，绝缘应采用自熄阻燃材料。

十、所有电器、端子板等，应标明编号、名称、用途和操作位置，字迹应清晰、工整、不易脱色。
