泰科连接器迁转角度规定解析90°与180°设计标准及选型指南

泰科连接器迁转角度主要有90°和180°两种标准规定，不同型号的工业连接器采用的角度是不同的，比如2-2208145-2采用90°直角出线而1-1564407-1等型号支持180°直向出线，接插世界网将结合TE设计标准与工程案例系统阐述角度规定的技术原理与选型策略。

注：部分内容由AI辅助生成且经过人工审核，仅供参考。

一、迁转角度的核心定义与泰科标准体系

迁转角度指连接器壳体与电缆出口方向的夹角，泰科主要规范以下两种：

1. 90°直角出线：

代表型号：

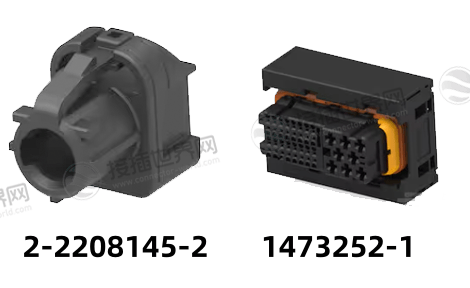

2-2208145-2(单孔母端子护套)、1473252-1(高密度混合连接器)。

特性：

电缆垂直于PCB板或面板引出，减少横向空间占用，适用于机箱侧壁、模块边缘安装。

2. 180°直向出线：

代表型号：

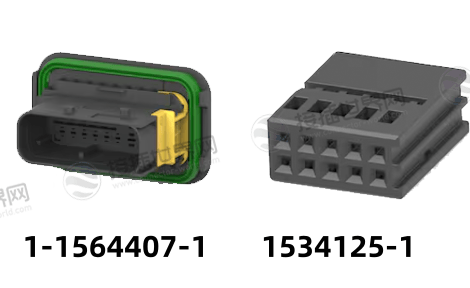

1-1564407-1(16位混合连接器)、1534125-1(10位线对板连接器)。

特性：

电缆与连接器轴线平行，避免急弯，适合开放式框架或线性布线场景。

角度选择的技术逻辑：

空间适配性：90°角度节省深度方向空间，使设备内部布局更紧凑。

应力控制：180°出线降低电缆弯曲应力，延长线缆寿命，特别适用于频繁插拔场景。

二、角度规定对电气与机械性能的影响

1. 布线可靠性：

90°设计需确保最小弯曲半径(如线径5倍以上)，防止屏蔽层破损。

180°出线可搭配应力消除套件(如泰科CPA结构)，减少振动导致的端子松脱。

2. 散热与电流容量：

直角连接器在高温环境下需考虑电缆折弯对散热的影响，可能需降额使用(如105℃环境下降流15%)。

180°出线因电缆自然伸展，更利于空气对流，维持额定电流(如30A电源端子)。

3. 密封性能关联：

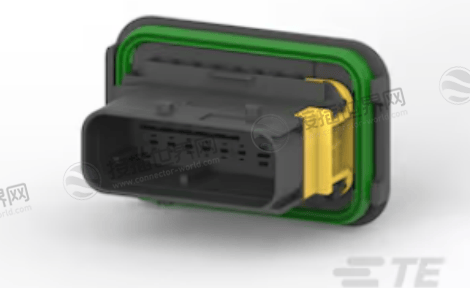

防水型号(如IP67级1-1564407-1)的角度设计需匹配密封圈压缩方向，90°出线易在弯折处引入水汽渗透风险，需加强壳体接口密封。

三、典型型号的角度规范与应用场景

四、选型指南：角度与空间、振动的平衡策略

1. 空间受限场景(如机器人关节)：

优选90°直角连接器(如2-2208145-2)，但需预留电缆弯曲半径(≥10mm)。

2. 高振动环境(如汽车发动机舱)：

180°出线搭配应力消除结构(如泰科二次锁扣)，避免线缆疲劳。

3. 密封需求场景：

若选90°防水型号，需验证弯折处IP等级(如IP67以上)，并定期检查密封圈弹性。

常见误区：

错误将90°连接器用于频繁弯折场景，导致电缆铠装层断裂。

忽视角度对热管理的影响，高电流应用需优先考虑180°出线。

泰科连接器的迁转角度规定是机械设计与电气性能平衡的体现，随着设备小型化与高密度化趋势，未来角度设计将更精细化(如可调角度壳体、柔性PCB适配结构)。

建议工程师在选型时综合评估空间、振动、散热三要素，并参考TE官方设计手册(如《CPC连接器安装指南》)进行验证，以充分发挥连接器在系统中的效能。
