防雷接地端子板是什么 防雷接地做法规范有哪些

防雷接地端子板是一种用于防雷接地系统的装置，主要用于建筑物、通讯设备和电力设备等领域，它的作用是将建筑物或设备的金属部件与地面之间建立良好的电气连接，以便在雷电或静电场等自然灾害发生时保护设备及人身安全。本文将为您介绍防雷接地端子板的具体作用，以及各类建筑物防雷接地的规范标准。

一、防雷接地端子板是什么

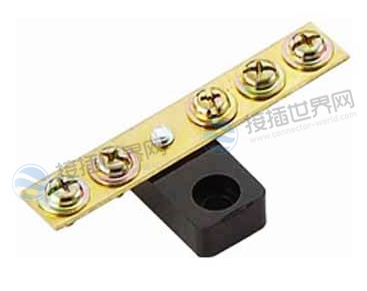

防雷接地端子板通常由金属材料制成，具有连接电缆或电线的端子，可以连接到设备或建筑物的接地系统中，通过将设备和建筑物的电位与大地相连，可以将静电和闪电等自然电荷释放到地面，从而保护设备和建筑物免受电击和损坏。

它通常安装在建筑物的屋顶或其他高处，以便有效地吸收雷电击，防雷接地端子板通常在电子设备、通信系统、计算机机房、航空航天系统、发电厂、变电站等需要防雷保护的场合中使用。

防雷接地端子板通常由多个接地端子和一个导体板组成，接地端子用于连接金属部件，导体板则负责将电流从接地端子引入地下，防雷接地端子板可以通过螺丝或者钉子等方式固定在建筑物或设备的金属部件上，以确保其稳定性和可靠性。

防雷接地端子板的材料通常选择耐腐蚀、导电性好的金属材料，如铜或者铝等，此外，防雷接地端子板的导体板也需要保持良好的导电性能，以确保电流能够顺畅地流入地下。

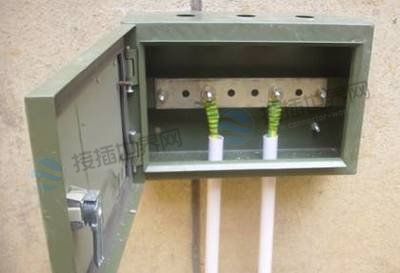

在安装防雷接地端子板时，需要遵循相关的规范和标准，例如，接地电阻的大小是衡量接地系统有效性的重要指标之一，其大小应符合国家标准或行业标准的要求。防雷接地端子板的安装位置也需要考虑到地形、土质、建筑物的结构等因素，以确保其安装的合理性和可靠性。

防雷接地端子板是建筑物和设备防雷接地系统中不可缺少的组成部分，通过选择合适的材料和遵循相关的规范和标准，可以确保防雷接地端子板的可靠性和稳定性，为建筑物和设备提供更好的防雷保护。

二、建筑物防雷接地做法规范

第一类、防雷建筑物

防雷电感应的接地装置应和电气设备接地装置共用，其工频接地电阻不应大于10Ω，工频电流流过接地装置时，接地装置与远方大地之间的电阻，其数值假定等于接地装置对地电位最大值，与通过接地装置流入地电流最大值的比值。

工频就是一般的市电工业用电频率，在我们国家是50赫兹，工频是很低的频率，我国通常叫的工频，就是指50HZ的交流电。

第二类、防雷建筑物

每根引下线的接地电阻不小于10Ω，防直击雷接地装置宜和防雷电感应、电气设备、信息系统等共用接地装置，避雷器、电缆金属外皮、钢管和绝缘子铁脚、金具等应连在一起接地，其冲击接地电阻不应大于10Ω。

架空和直接埋地的金属管道在进出建筑物处应就近与防雷的接地装置相连，当不相连时，架空管道应接地，其冲击接地电阻不应大于10Ω。

建筑物，引人、引出该建筑物的金属管道在进出处应与防雷的接地装置相连，对架空金属管道尚应在距建筑物约25m处接地一次，其冲击接地电阻不应大于10Ω。

第三类、防雷建筑物

每根引下线的冲击接地电阻不宜大于30Ω，避雷器、电缆金属外皮和绝缘子铁脚、金具等应连在一起接地，其冲击接地电阻不宜大于30Ω。

三、电源系统接地电阻的要求

机房接地与防雷接地系统共用时，接地电阻要求小于1Ω，因此对于监控机房和通讯机房接地均应与建筑物防雷地等共用同一接地装置，接地电阻要求小于1Ω。在电缆与架空线连接处，应装设避雷器。避雷器、电缆金属外皮、钢管和绝缘子铁脚、金具等应连在一起接地，其冲击接地电阻不宜大于10Ω。

输送危险物质的各种室外架空管，应每隔20～25米接地一次，每处冲击接地电阻不应大于10Ω，凡生产、加工或储存危险品的过程中，有可能积聚静电电荷的金属设备、金属管道和导电物体，均应直接接地，接地电阻不应大于100Ω。低压配电线路的接地应采用TN-S或TN-C-S系统，引入建筑物的电源线路，中性点应重复接地，接地电阻不应大于10Ω。

以上就是防雷接地端子板的作用，以及各类建筑物防雷接地规范标准的科普，本网站会持续更新接插件相关的知识科普，欢迎关注我们。
