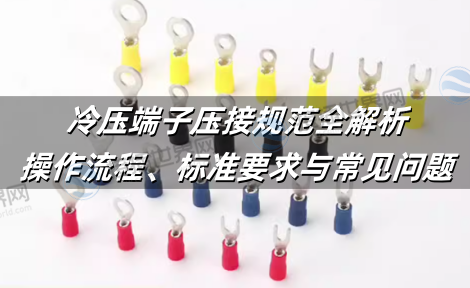

冷压端子压接规范全解析：操作流程、标准要求与常见问题

冷压端子压接是电气连接的关键工艺，其规范性直接影响端子导电性、机械强度及设备安全性，根据UL 486E、IEC 60352等标准，压接不良可能导致温升异常、接触电阻超标等问题，本文将结合行业规范与工程实践，系统解析压接工具选型、操作流程、检测方法及常见故障规避策略，为汽车线束、工业设备等场景提供标准化操作指南。

一、压接前的准备工作

1. 工具与材料匹配

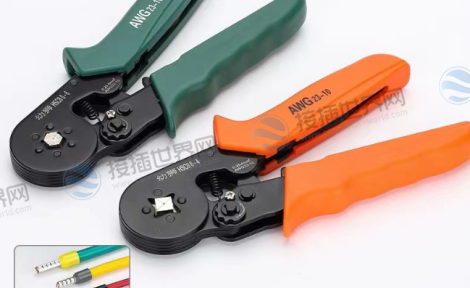

压接钳选型：

六边形压接推荐凯尼派克97 43 05(适配0.5-6mm²端子，精度±0.03mm)。

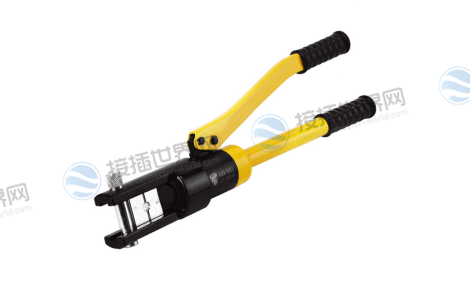

汽车场景优先选用带压力监控的液压钳(如TE Connectivity CP-7943)。

端子与导线匹配：

端子内径需比导线外径大5%-8%(如1.5mm²导线选1.58-1.62mm端子)。

多股绞线需预拧紧，松散度≤5°(GB/T 3956标准)。

2. 环境与检测设备

作业环境温度15-35℃，湿度≤70%RH(避免镀层氧化)。

必备检测工具：拉力测试机(精度±1%)、显微镜(100倍放大检测压痕)。

二、标准化压接操作流程(以UL 486E为例)

1. 步骤1：剥线与预处理

剥线长度=端子导体筒长度+1mm(如端子筒长5mm则剥线6mm)，切口平整度误差≤0.2mm。

铜线氧化层需用尼龙刷清除，残留物≤3%。

2. 步骤2：端子定位与压接

将导线完全插入导体筒，目视确认线芯无外露。

压接钳垂直于端子施加压力，六边形压接需分两次施压(先预压50%行程，再全压至闭合)。

3. 步骤3：质量初检

压接高度：用数显卡尺测量，公差±0.1mm(如标称2.0mm压接高度允许1.9-2.1mm)。

外观检查：无裂纹、毛刺，绝缘护套无挤压变形。

三、核心性能指标与检测方法

1. 机械性能检测

拉拔力测试：

0.5mm²端子≥50N，6mm²≥300N(UL 486E最低标准)，汽车级要求提升至200-400N。

测试速度5-25mm/min，取3次平均值。

振动测试：

按SAE/USCAR-2标准(10-2000Hz，3轴各12小时)，端子位移量≤0.2mm。

2. 电气性能检测

接触电阻：四线法测量，压接后电阻≤0.5mΩ(IEC 60352-2要求)。

温升测试：额定电流下持续2小时，温升≤30K(UL 310标准)。

3. 环境适应性验证

盐雾测试：5% NaCl溶液喷雾96小时，镀层腐蚀面积≤5%(ISO 9227标准)。

高低温循环：-40℃~125℃循环100次，拉拔力衰减≤10%。

四、常见压接问题与解决方案

1. 压接过松或过紧

现象：拉拔力不达标或导线断裂。

原因：模具磨损或线径不匹配。

解决：每压接500次用GO/NOGO量规校准模具，更换误差>0.05mm的模具。

2. 端子变形或开裂

现象：压接区可见裂纹或不对称变形。

原因：压力过大或材料硬度超标(端子硬度需控制在120-180HV)。

解决：选用带压力调节功能的压接工具(如史丹利45-610型)。

3. 绝缘层损伤

现象：护套破裂或金属刺穿绝缘体。

原因：压接位置偏移或绝缘筒尺寸不符。

解决：使用带定位槽的压接模具(如JST YHT-8S系列)。

遵循冷压端子压接规范是保障电气连接安全的核心，接插世界网提供泰科、矢崎、住友等品牌全系列压接工具与端子现货，所有产品均通过UL/IEC认证并附完整测试报告，平台独有的“工艺数据库”可一键查询不同端子的压接参数，支持在线技术咨询与48小时到货服务，立即访问接插世界网，获取符合行业规范的压接解决方案!
