接线端子连接器使用全流程指南：从安装规范到故障预防的精准操作

接线端子连接器的正确使用直接决定电气系统的安全寿命，螺钉端子需精准扭矩控制(UK6N=0.8±0.1N·m)，弹簧端子依赖弹片刺破深度≥8mm，压接端子要求气密压接无孔隙，操作失误可导致接触电阻>5mΩ(温升>70℃)或振动松脱(故障率↑300%)，接插世界网将通过六步标准化流程、三大场景强化方案及故障预检方法，确保零风险操作。

一、操作前准备规范

1. 工具与材料清单

2. 线缆预处理标准

剥线长度控制：

多股线处理：

① 绞线涂导电膏(减少氧化)

② 加装铜套管预压接(防散丝)

二、三大类端子操作流程

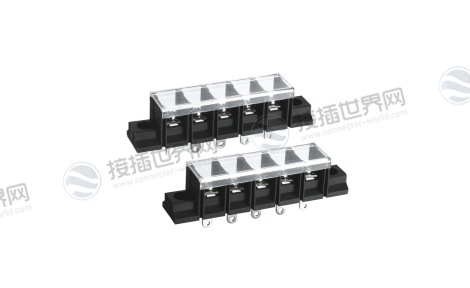

1. 螺钉端子(UK/栅栏式)

步骤1：安全解锁

逆时针旋转螺钉1.5圈(禁止完全取出)

步骤2：精准插入

线芯垂直插入到底，外露铜线≤1mm(游标卡尺检测)

步骤3：扭矩锁紧

步骤4：机械验证

施加40N轴向拉力(6mm²线)，位移<0.5mm

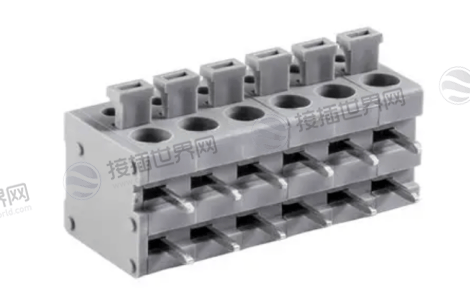

2. 弹簧端子(WAGO/SAK)

步骤1：解锁操作杆

螺丝刀压下橙色杆至60°位置(听见“咔”声)

步骤2：深度插线

线头抵住金属挡板(插入深度≥8mm)

步骤3：锁定检测

轻拉线缆(力>20N)，无脱出即合格

严禁：重复使用已弯曲线头(接触面积↓50%)

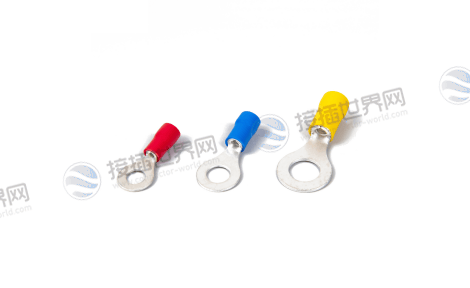

3. 压接端子(DTM/环形)

步骤1：线鼻匹配

铜管完全包裹线芯(零外露)

步骤2：模具选择

步骤3：压接验证

截面无孔隙(放大镜检测)

浸水24h无渗透(IP68测试)

三、场景强化操作方案

1. 工业振动场景防松工艺

螺钉端子：

双重锁固 = 弹簧垫圈 + 尼龙锁紧帽(PHOENIX SC)

压接端子：

双点压接(如DTM6-2S) + 螺纹胶(乐泰243)

振动测试标准：

IEC 61373 10-150Hz扫频，位移≤0.15mm

2. 户外防腐操作规范

接触面处理：

① 铜排涂电力复合脂(厚度0.1mm)

② 端子整体灌封环氧树脂(IP68)

盐雾失效案例：

未防护端子96小时后电阻↑300%

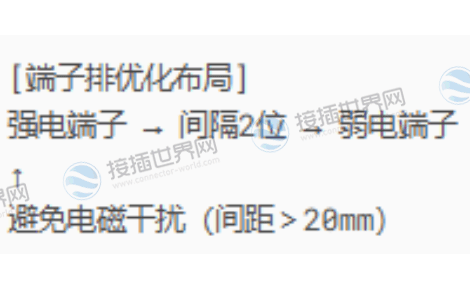

3. 高密度接线排列法则

四、使用维护与故障预防

1. 周期性维护规范

2. 高频故障应急处理

接触电阻超标(>5mΩ)：

三步骤：① 重新剥线 → ② 涂抹导电膏 → ③ 标准扭矩锁紧

绝缘失效(爬电<5.5mm)：

立即更换全封闭端子(如WAGO 221)

3. 防误操作设计应用

色标管理：

强电端子→红色标记(电压>60VDC)

防错插结构：

弹簧端子操作杆方向统一朝外

五、操作验收硬性标准

接线端子连接器的安全使用需严守三大准则：

1. 扭矩精准(螺钉端子0.4-4.5N·m)

2. 插接深度(弹簧端子≥8mm)

3. 定期维检(接触电阻<2mΩ)

工业场景必用双重防松(弹簧垫圈+螺纹胶)，户外环境强化三层防护(电力脂+灌封+IP68外壳)。
