冷压端子拉拔力标准解析：测试方法与行业规范指南

冷压端子作为电气连接的核心组件，其拉拔力标准直接关系到设备的稳定性和安全性，在汽车、工业设备等领域，端子与导线的连接强度必须符合严格的行业规范，以避免因接触不良或脱落引发的故障，本文将结合UL、IEC等国际标准，深入解析冷压端子拉拔力测试的核心要点、操作流程及实际应用中的注意事项，为采购员和工程师提供科学的选型与质量控制依据。

一、冷压端子拉拔力标准的核心意义

拉拔力是衡量冷压端子与导线机械连接强度的重要指标，直接影响连接器的长期可靠性。根据行业规范(如UL 486E、IEC 60352-2)，不同规格的端子需满足对应的最小拉拔力要求：

低压端子：通常要求拉拔力≥50N(如0.5mm²导线)。

中高压端子：拉拔力需达到100N~300N(如2.5mm²~6mm²导线)。

汽车应用：部分车厂标准(如大众VW 60330)要求拉拔力≥200N，以应对振动、温差等严苛环境。

未达标的端子可能导致导线脱落，引发设备短路或信号中断，尤其在汽车电路中可能危及行车安全。

二、冷压端子拉拔力测试方法

1. 设备与工具

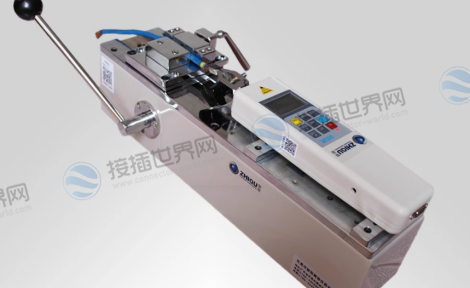

拉力测试机(精度±1%以内)

专用夹具(确保端子与导线夹持稳固)

温湿度控制环境(模拟实际工况)

2. 测试步骤

步骤1：将端子与导线按工艺要求压接，静置24小时消除应力。

步骤2：固定导线端，垂直施加拉力至端子脱离导线，记录最大力值。

步骤3：重复测试3~5次，取平均值作为最终结果。

3. 关键参数

加载速度：建议5mm/min~25mm/min，避免冲击力干扰。

判定标准：测试值≥标称值的80%即为合格(参考GB/T 5095.8)。

三、影响拉拔力的关键因素

1. 压接质量：

压接高度偏差超过±0.1mm可能导致金属层断裂或接触不良。

建议使用带压力监控的压接工具(如TE Connectivity的AMP系列)。

2. 材料匹配：

端子材质(如黄铜、磷青铜)与导线镀层(锡、银)的硬度差异需控制在20HV以内。

3. 环境条件：

高温(85℃以上)可能使绝缘层软化，降低拉拔力10%~15%。

盐雾测试(48小时)后拉拔力衰减应≤5%。

四、行业应用中的实践建议

汽车线束：优先选择带二次锁扣(CPA)的端子，拉拔力需额外提升10%~20%。

工业设备：定期抽检批次产品的拉拔力，并记录SPC控制图。

采购验收：要求供应商提供第三方检测报告(如SGS、TÜV认证)。
