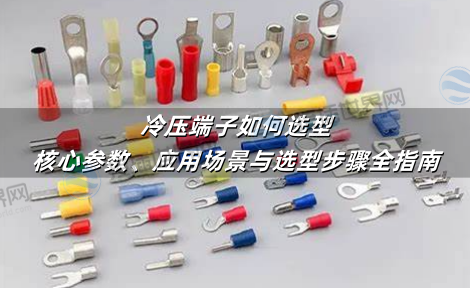

冷压端子如何选型：核心参数、应用场景与选型步骤全指南

冷压端子的正确选型是确保电气连接可靠性的核心环节，选型失误可能导致接触不良、温升异常甚至设备故障，根据UL 486E、IEC 60352等标准，选型需综合考虑导线规格、电流负载、环境条件及行业认证要求，本文从工程实践出发，详解冷压端子选型的六大核心维度与实操流程，为汽车线束、工业设备等场景提供科学选型方案。

一、冷压端子选型的六大核心参数

1. 线径匹配

公差控制：端子内径应比导线直径大5%-8%(如1.5mm²导线适配1.58-1.62mm端子)，压接后填充率需达80%以上(UL 486E要求)。

多股线适配：绞线外径需增加0.1-0.3mm(如19股0.32mm导线按0.5mm²选型)。

2. 电流承载能力

按IEC 60228标准计算：端子载流量≥导线标称值的120%(如6mm²导线需选配≥72A端子)。

温升限制：负载电流下端子温升≤30K(参考UL 310标准)。

3. 机械性能要求

拉拔力：0.5mm²端子≥50N，6mm²≥300N(UL 486E最低标准，汽车场景需提升至200-400N)。

振动测试：需通过SAE/USCAR-2标准(10-2000Hz，3轴各12小时无位移)。

4. 环境适应性

温度范围：车规级端子需满足-40℃~125℃，工业高温场景需150℃(如莫仕SolarSpec系列)。

防护等级：户外设备选IP67/IP69K端子(如泰科Sealed系列)。

5. 认证与合规性

强制认证：汽车领域需IATF 16949体系，工业场景需UL/CE认证。

环保要求：RoHS、REACH无有害物质声明(欧盟市场必备)。

6. 压接工具兼容性

模具匹配：六边形压接工具(如凯尼派克97 43 05)需与端子开槽尺寸公差≤±0.05mm。

二、分场景选型策略

1. 汽车电子

推荐品牌：泰科MQS系列、矢崎YAZAKI 090型。

关键参数：拉拔力≥200N、耐盐雾96小时(ISO 9227)、1000次插拔寿命。

2. 工业自动化

选型要点：大电流端子(如住友ET 70mm²)需铜镀银处理，接触电阻≤0.3mΩ。

案例参考：ABB变频器接线推荐莫仕MC 1.5系列，压接高度公差±0.1mm。

3. 新能源储能

特殊需求：耐高温150℃(光伏逆变器)、防火等级UL 94 V0(电池Pack连接)。

三、选型实操五步法

1. 需求分析

明确导线规格(AWG/mm²)、电流负载(AC/DC)、环境温湿度。

2. 初筛参数

使用选型工具(如接插世界网智能筛选系统)按线径、电流、认证过滤。

3. 对比性能

优先选择拉拔力超标准20%以上、镀层厚度≥3μm的型号。

4. 验证兼容性

索取样品进行压接测试，检查端子与工具匹配度(压接后无毛刺、裂纹)。

5. 批量采购

要求供应商提供批次检测报告(含拉拔力、盐雾测试数据)。

四、常见选型误区与规避方案

误区1：仅按导线截面积选型，忽视绞线结构差异。

解决方案：测量绞线实际外径并增加5%余量。

误区2：高估端子载流量，未考虑温升影响。

解决方案：按IEC 60512标准降额使用(环境温度每升高10℃，载流量下降5%)。

误区3：忽视压接工具校准，导致接触不良。

解决方案：每压接500次检测模具磨损度(使用GO/NOGO量规)。

冷压端子的科学选型是电气系统稳定运行的基石，接插世界网作为连接器行业领先的B2B平台，提供泰科、矢崎、住友等品牌的5000+款冷压端子现货，所有产品均附带UL/VDE认证及3D技术图纸，通过平台的“参数对比”与“极速报价”功能，工程师可快速锁定符合IEC/UL标准的型号，并享受48小时全国直达配送服务，立即访问接插世界网，开启高效选型之旅!
