冷压端子压线全指南：步骤详解与常见问题解析

冷压端子作为电气连接的核心组件，其压线质量直接影响设备稳定性，本文基于UL、IEC标准及行业实践，从工具选型、操作步骤到故障排查，系统解析冷压端子的压线规范，助力用户规避接触不良、短路等风险。

一、工具与材料准备

1. 压线工具清单

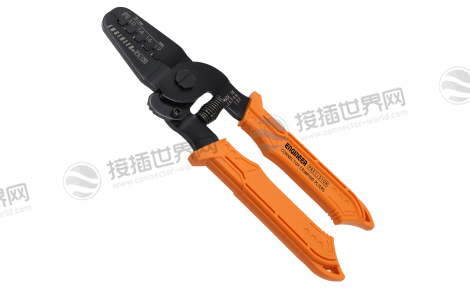

压线钳：

手动棘轮式(如凯士士EPT-100，压力30-60N，适配0.5-6mm²线径)。

液压式(如菲尼克斯AI 35-16，支持大截面端子，压力≥200N)。

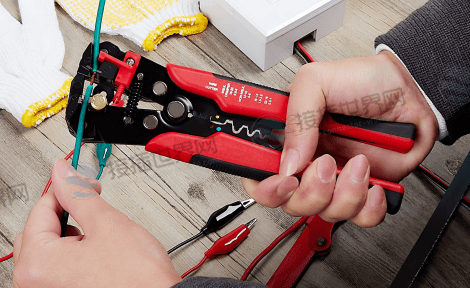

剥线钳：精密剥线器(如日本JWS-310M，误差±0.1mm)。

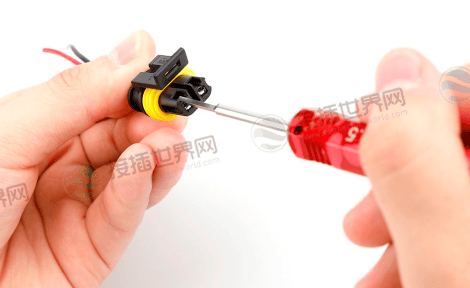

退针器：用于修正错误压接(如菲尼克斯UT 2.5-4)。

2. 材料要求

线材规格：按端子型号匹配线径(如CT-0.5适配0.5-1mm²，RV3.5-5适配3.5-5mm²)。

端子类型：预绝缘端子(如凯士士PTV系列)或裸端子(需额外绝缘处理)。

二、压线步骤详解

1. 剥线与线材处理

剥线长度：

导体整理：绞合线需捻紧，实心线垂直切割(无毛刺)。

2. 端子压接操作

放置端子：将端子放入压线钳对应槽位(如菲尼克斯AI 35-16对应6mm²槽)。

导体插入：确保导体完全进入端子桶(末端无外露铜丝)。

压接流程：

步骤1. 预压：轻压手柄至第一档，固定导体位置。

步骤2. 终压：持续下压至棘轮释放，完成导体与绝缘层双重压接。

3. 质量检查

目视检查：压接点无开裂、变形或铜丝外露。

拉力测试：线材与端子拉脱力≥50N(UL标准)。

三、常见问题与解决方案

1. 压接不牢

现象：线材轻易拉脱。

原因：压线钳压力不足或线径不匹配。

解决：更换适配槽位或升级液压工具(如菲尼克斯CRIMPFOX 6)。

2. 绝缘层破损

现象：端子绝缘套管开裂。

预防：选用预绝缘端子(如凯士士PTV 1.25-9)，避免过度挤压。

3. 端子氧化

现象：接触电阻升高(>25mΩ)。

解决：镀锡端子+抗氧化脂(如道康宁DC-4)。

四、选型建议与应用场景

1. 工业电力系统

推荐型号：菲尼克斯AI 35-16(35mm²，168A)，适配电机控制柜。

工具选择：液压压线钳(压力≥200N)，确保大截面端子压接可靠。

2. 家用电器

推荐型号：日成公LVB1.25(1.25mm²，10A)，成本低至0.3元/件。

压接工具：手动棘轮钳(如凯士士EPT-100)。

3. 汽车线束

推荐型号：德力西YT-0.5(0.5mm²，5A)，耐振动设计。

绝缘要求：热缩管二次防护(耐温125℃)。
