泰科TE 1802113-3连接器中文手册_现货采购_配套型号指南

泰科1802113-3是一款单行、单位数母端子护套型连接器，专为缆线到板或缆线到缆线系统设计。它具备弹簧锁机制以增强连接稳定性，提供60V标称电压、100Ω阻抗及0-600MHz工作频率的信号传输能力，支持STP电缆压接端接。物理特性包括1.8mm中心间距、180°出线角度、11.4mm高度和17.45mm长度，壳体为蓝色，可密封并适合自由悬挂安装。工作温度范围宽达-40°C至105°C，确保在工业环境中耐用可靠。

一、1802113-3中文手册

分类	详情

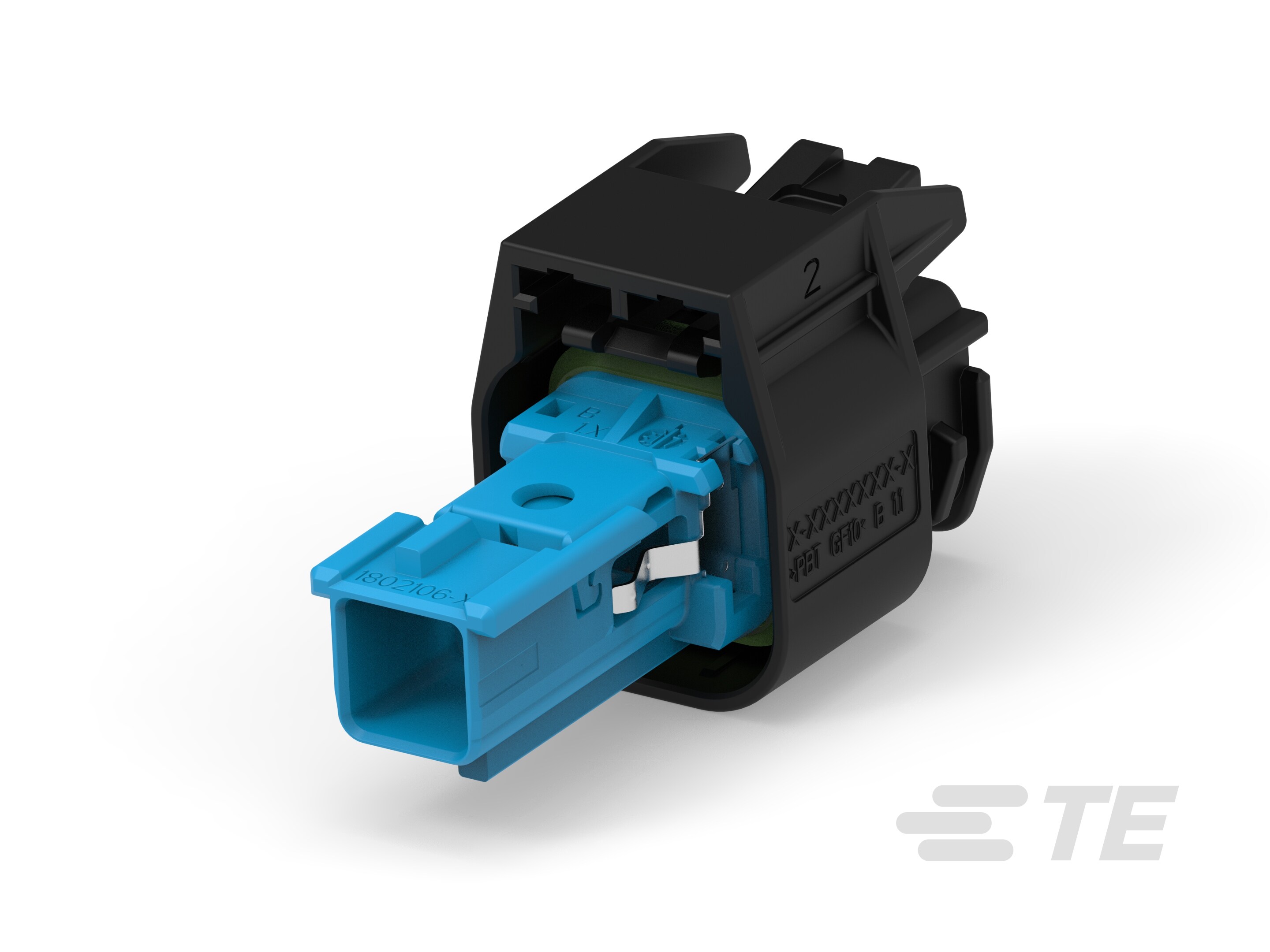

产品图
产品型号	1802113-3
主要锁定特性	端子上
混合型连接器	否
连接器和端子端接到	电线和电缆
连接器系统	缆到板 | 缆到缆
可密封	是
连接器和壳体类型	母端子护套
行数	1
弹簧锁	带有
位数	1
标称电压架构(V)	60
阻抗(Ω)	100
插针	不带
出线角度	180°
连接器和键控代码	C
对接公端宽度	.5mm[.02in]
对接公端厚度	.4mm[.016in]
线缆端接方法	压接
接合固定	不带
连接器安装类型	电缆安装（自由悬挂）
壳体颜色	蓝色
中心线（间距）	1.8mm[.071in]
连接器高度	11.4mm[.45in]
产品长度	17.45mm[.687in]
工作温度（最大值）	105°C[221°F]
电缆类型	STP
工组温度范围	-40 – 105°C[-40 – 221°F]
工作频率范围(MHz)	0 – 600
屏蔽	否
电路应用	Signal
封装方法	袋和盒
能够保证连接器位置	否
采购入口	1802113-3现货
原厂手册	1802113-3数据手册.PDF

二、1802113-3配套型号

三、1802113-3适用领域

1. 高频信号传输设备

支持0-600MHz工作频率范围，适配路由器、基站射频模块等通信设备的内部缆到板/缆到缆连接，1.8mm中心间距布局平衡空间效率与信号完整性，满足高速数据传输的抗干扰需求。

2. 汽车电子与传感器系统

-40℃至105℃的宽温域耐受性保障车载ECU、线束接口在极端温度下的稳定性，180°出线角度与自由悬挂安装设计简化紧凑空间布线，适用于AI辅助驾驶模块及车身传感器信号传输。

3. 工业自动化控制单元

STP电缆结构（屏蔽双绞线）抑制电磁干扰，结合105℃耐高温特性，适配机床PLC控制器、微型电机驱动器等振动环境中的单路信号稳定传输需求。

4. 医疗检测仪器内部布线

可压接维修结构与无铅化材料（符合RoHS）简化消毒流程，1位单点连接机制为内窥镜、便携监护仪等设备的精密信号链路提供空间优化解决方案。

5. 无人机与紧凑型能源设备

17.45mm超短长度与11.4mm低高度设计优化空间占比，蓝色壳体提升设备内部辨识度，适用于无人机飞控模块、微型光伏逆变器的轻量化线束集成。

该连接器通过高频性能优化、自由悬挂安装结构及工业级防护设计，确保在狭小空间与复杂电磁环境下实现高可靠性单路信号连接。

四、1802113-3常见问题与解决方案

1. 安装松动或脱落

问题：电缆安装（自由悬挂）设计无固定卡扣，振动或外力易导致连接器位移。

方案：增设应力消除绑带或卡扣固定线缆，分散接口受力点；设计支撑架减少自由端摆动幅度。

2. 密封性失效

问题：IP67防护依赖密封面压合，若安装偏移或高湿环境（>80%RH）可能渗入潮气。

方案：安装前清洁密封面残留物，加涂硅脂提升密封圈贴合度；环境湿度控制≤80%RH。

3. 端子接触电阻异常

问题：1.8mm间距母端子压接高度超差（公差±0.2mm）或氧化导致信号衰减。

方案：按工艺标准控制压接高度（参考中心距1.8mm）；使用气吹工具清理端子氧化层，严重时更换镀金端子。

4. 外壳变形开裂

问题：尼龙材质壳体在高温工况（>105℃）或腐蚀环境易软化变形。

方案：避免接触酸/碱介质；高温场景（＞105℃）替换金属外壳型号；定期目视检查壳体裂纹。

5. 键控错位插接失效

问题：键控代码「C」未对齐公端（对接厚度0.4mm/宽度0.5mm），导致端子机械损伤。

方案：插接前核验公端尺寸（0.4×0.5mm）与键位方向；采用引导销辅助对准，确保180°出线轴向无扭曲。

关键参数依据

1. 工作温度限值：105℃（外壳变形主因）

2. 中心距精度：1.8mm（端子压接基准）

3. 防护等级：IP67（密封方案核心要求）

4. 键控代码：C（防误插关键标识）
