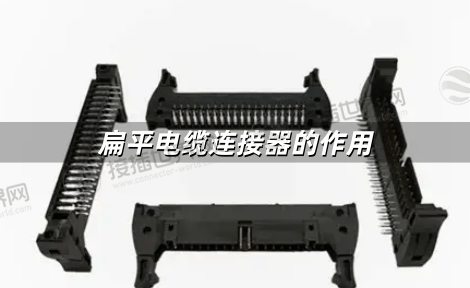

扁平电缆连接器的作用 详解在现代电子设备中的核心作用

在电子设备日益追求高性能、高可靠性和小型化的今天，扁平电缆连接器(Flat Cable Connector)作为一种关键互联组件，发挥着至关重要的作用，它通过其独特的设计和性能，不仅实现了设备内部稳定高效的电气连接，更在提升设备可靠性、优化生产流程、保障信号完整性等方面贡献卓著，接插世界网将全面探讨扁平电缆连接器究竟在现代电子设备中承担了哪些具体作用，以及它为何如此重要。

一、扁平电缆连接器的基本概念与类型

扁平电缆连接器是一种特殊的电子连接器，主要用于连接扁平线缆或带状电缆。其通常包括插座和插头两部分，插座安装在PCB板上，插头则用于插入插座进行信号传输。

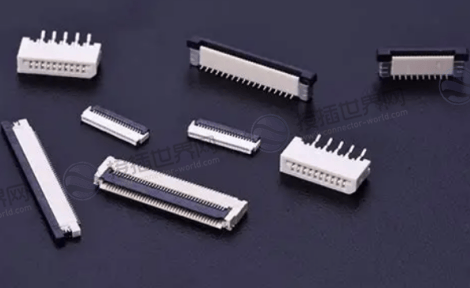

常见的扁平电缆连接器主要包括以下几种类型：

IDC连接器(绝缘位移连接器)：

通过压扁扁平线缆上的绝缘层与导体之间的接触来传递电信号，适用于高密度连接场景。

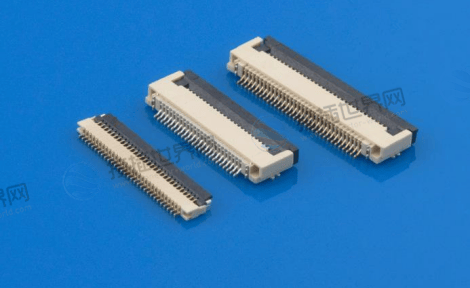

FFC连接器(柔性扁平电缆连接器)：

采用PET绝缘材料和镀锡扁平铜线制成，具有柔软、可弯曲、体积小、厚度薄、连接简单、拆卸方便等特点。

FPC连接器(柔性印刷电路连接器)：

与FFC类似，但用于连接柔性印刷电路板(FPC)，通常支持更复杂的电路设计。

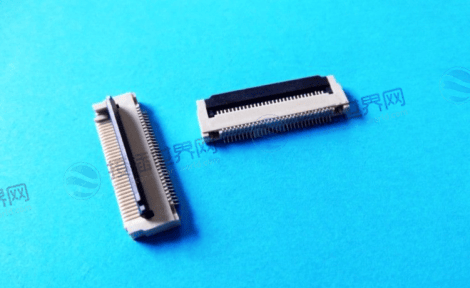

ZIF连接器(零插拔力连接器)：

通过一个弹簧式开关夹紧电缆，无需工具即可实现连接，适用于需要频繁更换电缆的应用场景。

这些连接器具有高密度连接、体积小、成本相对较低、弯曲性好等特点，使其广泛应用于各种电子设备中。

二、扁平电缆连接器的核心作用详解

扁平电缆连接器在现代电子设备中扮演着多重关键角色，其作用远不止简单的“连接”而已。

1. 实现高效信号与电源传输

扁平电缆连接器的核心功能是实现带状电缆中多条导线与目标设备之间的电气连接，传输信号(如数据、控制信号)和电源。

多通道并行传输：单根带状电缆可包含多达数十条导线，支持高密度信号传输，满足复杂电路的设计需求。

低损耗与高速支持：优化设计可减少信号衰减，适用于高速数据传输(如USB、HDMI信号)。通过优化导体排列和材料选择，能减少信号延迟和损耗，支持高速信号传输。

2. 提供机械固定与可靠保护

连接器不仅导电，更是重要的机械接口。

机械支撑与防松脱：提供机械支撑，确保电缆与设备之间的稳固连接，防止因振动或外力导致接触不良。许多连接器采用锁定结构(如卡扣、螺丝固定)，有效防止连接松动。

保护电缆端部：保护电缆端部免受物理损伤(如弯曲、拉扯)，延长使用寿命。FFC连接器两端通常配备加强板，以保护柔软的铜丝顺利插入并在插拔中防止折断。

3. 简化设备布线与安装流程

扁平电缆连接器的使用极大地简化了电子设备的内部布线和组装过程。

替代传统复杂布线：替代传统单线连接方式，减少布线复杂度，提高组装效率。

节省空间与快速插拔：扁平电缆体积小，适合高密度设备(如服务器、工业控制面板)。部分接插件支持热插拔，方便设备调试和更换。其插拔式设计也便于拆卸和更换，降低了维护成本。

4. 优化电磁兼容性(EMC)

在高速高频的电子环境中，电磁干扰是重要问题，扁平电缆连接器在设计上考虑了这一点。

屏蔽设计：通过屏蔽设计减少电磁干扰(EMI)和射频干扰(RFI)，确保信号完整性。采用金属外壳可提供法拉第笼效应，屏蔽外部干扰。

接地引导：通过接插件外壳或专用引脚实现接地，引导干扰电流。其扁平设计本身也有助于降低电磁干扰(EMI)和射频干扰(RFI)。

5. 确保标准化与互换性

扁平电缆连接器通常遵循行业标准(如IEC、JEDEC)，确保了不同厂商产品之间的兼容性。

降低设计成本：工程师无需定制连接器，可直接选用现成型号，缩短设计周期。

提高供应链灵活性：标准化便于备件采购和维修，降低后期维护难度和成本。

6. 适应特殊环境需求

许多专用的扁平电缆连接器被设计用于应对苛刻的工作环境。

高防护等级：例如，一些矩形连接器(如M8、M12)具有较高的防护等级(如IP67防尘防水)，适应工业自动化等恶劣环境。

耐温与耐久性：采用高质量的绝缘材料和导电材料制成，具有较高的可靠性和耐久性，即使在恶劣的环境条件下也能保持稳定的连接状态。

三、扁平电缆连接器在不同领域的具体应用体现

扁平电缆连接器的上述作用在多个重要领域得到了淋漓尽致的体现：

消费电子领域：

在手机、平板电脑、数码相机等便携式电子设备中，扁平电缆连接器用于连接主板、屏幕、摄像头等部件，提供稳定的信号传输和电源供应。其轻薄柔韧的特性完美适应了消费电子产品轻薄化的趋势。

汽车电子领域：

在汽车内部，用于连接仪表板、中控系统、音响设备等部件，实现高效的信号和数据传输。扁平电缆技术有助于减少电线长度和数量，减轻线束系统的重量和体积，提高汽车的可靠性和耐久性。

工业控制领域：

在PLC与传感器、执行器之间的信号传输中至关重要。其高可靠性和防护性能够应对工厂环境中常见的振动、粉尘等挑战。

医疗设备领域：

用于连接监测设备、治疗仪器等部件，确保医疗设备的正常运行和数据传输。其高可靠性对医疗环境尤为重要，在CT、MRI等高端设备中广泛应用，通过提供稳定的信号传输，保证图像数据的精准采集和处理。

办公设备领域：

在打印机、扫描仪、复印机等设备中，作为主板和移动部件(如打印头)之间的信号传输线，确保设备的正常运行。

下表概括了扁平电缆连接器的主要应用领域和作用：

四、扁平电缆连接器的选型考量与技术发展

选择一款合适的扁平电缆连接器需要考虑多个因素：

间距(Pitch)：指相邻导体中心线之间的距离，常见规格有0.5mm, 0.8mm, 1.0mm, 1.27mm, 2.0mm等，趋向于更精细化。

位数(Pin Count)：决定可传输的信号通道数，如8针、50针。

电气性能：关注额定电流、额定电压、接触电阻、绝缘电阻等参数。

机械性能：包括插拔次数(机械寿命)、耐受性、工作温度范围等。

锁定机制：对于振动环境，良好的锁定机构(如ZIF设计)对于保持连接稳定性非常重要。

未来，扁平电缆连接器技术仍在不断发展，朝向更高性能(更高速度、更高频率)、更小尺寸、更高可靠性以及与应用场景更深层次融合的方向迈进，以满足5G、物联网(IoT)、可穿戴设备、新能源汽车等新兴领域的需求。

综上所述，扁平电缆连接器远非一个简单的接口零件，它是现代电子设备实现小型化、高可靠性、高性能化不可或缺的关键组件。其高效传输、机械稳固、简化布线、电磁屏蔽、标准互换以及环境适应等多重作用，几乎渗透到了每一个电子设备的“神经网络”中，默默地支撑着设备的正常运行和创新体验。随着电子技术的持续演进，对数据传输速度和可靠性的要求只会越来越高，扁平电缆连接器仍将不断升级换代，继续在连接世界中扮演其至关重要的“核心枢纽”角色。
