扁平电缆连接器与扁平电缆的对应关系解析：从规格匹配到系统集成
在电子设备和工业控制系统日益复杂的今天，扁平电缆连接器与扁平电缆的匹配关系成为影响系统性能的关键因素，正确的对应关系不仅能确保信号传输的稳定性和可靠性，还能提高系统的使用寿命和维护效率，接插世界网将全面解析扁平电缆连接器与扁平电缆之间的对应关系，从技术参数到实际应用，为读者提供一套完整的匹配指南。
一、基础对应关系：规格参数的精确匹配
扁平电缆连接器与扁平电缆的对应首先体现在规格参数的精确匹配上，这是确保连接可靠性的基础。
1. 间距(Pitch)对应

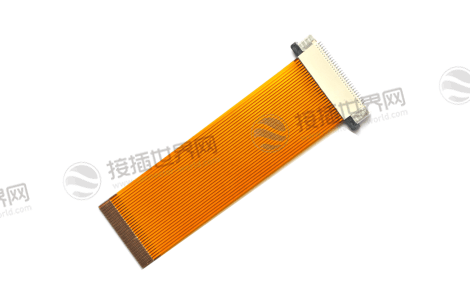

间距是连接器与电缆对应的首要参数。常见的间距规格有0.5mm、0.8mm、1.0mm、1.25mm、1.27mm、2.0mm、2.54mm等。连接器的间距必须与电缆导体的间距完全一致，否则无法实现可靠连接。例如，0.5mm间距的FFC电缆必须配用0.5mm间距的连接器。
2. 位数(Pin Count)对应
连接器的位数(引脚数量)必须与电缆的导体数量相匹配。常见的位数有10pin、15pin、20pin、30pin、40pin、50pin等。选择时需确保连接器的位数不小于电缆的导体数，但也不宜过多，以免增加不必要的成本和空间占用。
3. 排列方式对应
根据电缆导体的排列方式，选择相应的连接器类型：
单面裸露导体：对应单接触点连接器
双面裸露导体：对应双接触点连接器
交错排列导体：对应特殊结构的连接器
二、电气特性对应：确保信号完整性
电气特性的匹配是保证信号传输质量的关键因素。
1. 电流电压对应
连接器的额定电流和电压必须大于或等于电缆的相应参数。例如：
小电流信号传输(≤1A)：可选择低功耗连接器
大电流功率传输(≥3A)：需选用大电流连接器
高压应用(≥50V)：需要高耐压连接器
2. 阻抗匹配
对于高速信号传输，连接器的特性阻抗应与电缆的特性阻抗相匹配，以减少信号反射和损耗。常见的阻抗值有50Ω、75Ω、100Ω等。
3. 屏蔽要求对应
根据电磁兼容性要求，选择相应的屏蔽配置：
非屏蔽电缆：配用非屏蔽连接器
单层屏蔽电缆：配用基本屏蔽连接器
双层屏蔽电缆：配用增强型屏蔽连接器
三、机械结构对应：保证连接可靠性
机械结构的匹配直接影响连接的稳定性和使用寿命。
1. 连接方式对应
根据应用需求选择适当的连接方式：
ZIF(零插拔力)连接器：对应需要频繁插拔的场合
LIF(低插拔力)连接器：对应一般应用场合
非ZIF连接器：对应固定安装场合
2. 锁紧机制对应
根据振动环境选择锁紧机制：
基本锁紧：适用于静态环境
增强锁紧：适用于一般振动环境
强力锁紧：适用于强振动环境
3. 安装方式对应
根据PCB布局选择安装方式：
表面贴装(SMT)：对应自动化生产
通孔插装(THT)：对应高可靠性要求
混合安装：对应特殊应用需求
四、环境适应性对应：确保长期可靠性
环境因素的匹配是保证长期可靠运行的重要条件。
1. 温度等级对应
根据工作环境温度选择相应的温度等级：
商业级：0℃～+70℃
工业级：40℃～+85℃
汽车级：40℃～+125℃
军用级：55℃～+125℃
2. 防护等级对应
根据环境条件选择防护等级：
IP20：对应室内干燥环境
IP54：对应防尘防溅环境
IP67：对应防尘防水环境
3. 材料兼容性
根据使用环境选择材料：
标准材料：对应一般环境
耐高温材料：对应高温环境
耐腐蚀材料：对应化学环境
五、应用场景对应：实现最佳性能匹配
不同应用场景对连接器与电缆的匹配有特殊要求。
1. 消费电子领域
手机/平板电脑：超薄连接器配超薄电缆
数码相机：高密度连接器配细间距电缆
显示设备：高速连接器配屏蔽电缆
2. 工业控制领域
PLC系统：高可靠性连接器配工业级电缆
运动控制：抗振动连接器配柔性电缆
传感器网络：小型连接器配多芯电缆
3. 汽车电子领域
车载娱乐：抗干扰连接器配屏蔽电缆
控制单元：高可靠性连接器配高温电缆
传感系统：防水连接器配耐候电缆
六、选型与安装指南
选型步骤：
1. 确定电缆规格(间距、位数、电气参数)
2. 选择匹配的连接器型号
3. 验证环境适应性
4. 确认安装方式
5. 测试样品验证
安装注意事项：
1. 保持接触面清洁
2. 确保对齐准确
3. 使用合适的压接工具
4. 验证连接质量
5. 进行必要的测试
扁平电缆连接器与扁平电缆的对应关系是一个系统工程，需要从规格参数、电气特性、机械结构、环境适应性等多个维度进行综合考虑。正确的匹配不仅能确保系统的可靠运行，还能提高系统的性能和寿命。随着技术的发展，连接器与电缆的匹配将更加智能化、标准化，为电子设备的发展提供更好的支持。建议使用者在选型时充分考虑实际应用需求，必要时咨询专业技术人员的意见，以确保选择最合适的匹配方案。
