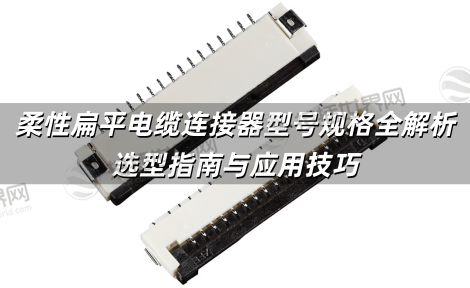

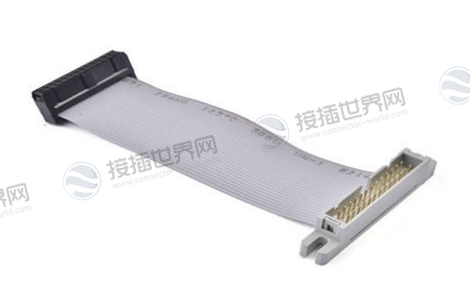

柔性扁平电缆连接器型号规格全解析：选型指南与应用技巧

柔性扁平电缆连接器(FFC/FPC连接器)作为现代电子设备中不可或缺的连接解决方案，以其高密度集成、轻薄柔韧和稳定传输的特性，广泛应用于智能手机、平板电脑、汽车电子及工业控制等领域。随着电子产品向小型化、高性能方向发展，正确选择连接器型号规格已成为设计成功的关键因素之一,接插世界网将深入解析柔性扁平电缆连接器的型号规格体系，帮助您全面了解各类型号的技术特点与应用场景，为项目选型提供专业指导。

1. 接口类型与间距规格

柔性扁平电缆连接器主要分为FFC(柔性扁平电缆)连接器和FPC(柔性印刷线路)连接器两大类。虽然外观相似，但它们的制造工艺和特性存在明显差异：

FFC连接器采用上下两层绝缘箔膜中间夹扁平铜箔的结构，通过物理压合工艺制成，具有成本更低、成品较厚的特点，适用于高频插拔场景。

FPC连接器则采用化学蚀刻的方式处理柔性覆铜箔，形成更精密的线路布局，适合高性能应用。

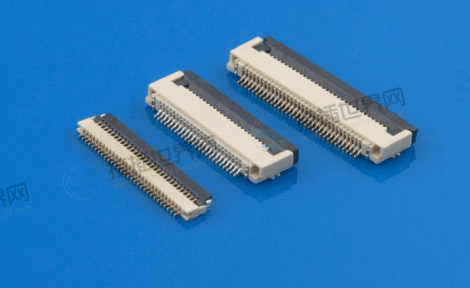

间距(Pitch)是连接器选型的核心参数之一，目前市场上主要的间距规格包括：

0.3mm超细间距：如DF56-50S-0.3V(51)连接器，适合极高密度设计

0.5mm间距：如FH12S-45S-0.5SH，广泛用于移动设备

1.0mm/1.25mm/1.27mm间距：如FX2BA-60PA-1.27DSAL(71)，常见于工业设备

2.0mm/2.54mm间距：多用于电源传输和传统接口

以下是不同间距连接器的应用对比：

2. 电气参数与性能指标

选用柔性扁平电缆连接器时，需要重点关注以下电气参数：

额定电流和电压是保证设备安全运行的关键因素。

小型号连接器(如0.3mm-0.5mm间距)通常额定电流为0.1A-0.5A，额定电压为50V左右，如FH12S-45S-0.5SH的额定电流为0.5A，额定电压为50V。而间距较大的连接器(如1.27mm以上)可支持更高电流，如某些型号可达1A或更高。

接触电阻和绝缘电阻直接影响信号传输质量和系统稳定性。

优质连接器的接触电阻应低于20mΩ，绝缘电阻则应高于100MΩ。这些参数保证了连接器在传输信号时的效率和可靠性。

工作温度范围决定了连接器的环境适应性。商业级产品通常支持-25°C至+85°C，而工业级和汽车级产品可支持-40°C至+85°C甚至更宽的温度范围，确保在恶劣环境下稳定工作。

3. 机械结构与锁定方式

连接器的机械结构设计直接影响其使用便利性和连接可靠性：

ZIF(零插入力)设计是现代FFC/FPC连接器的重要特性，如FX2BA-60PA-1.27DSAL(71)连接器采用ZIF设计，使得FPC电缆的插入和拔出更加轻松，减少了因插拔过程中施加的机械应力而造成的电缆或连接器损坏的风险。

锁定机制多种多样，包括：

翻盖式锁定：提供均匀压力和高连接可靠性

滑动锁扣：结构紧凑，操作简便

触发锁：易于插拔且保持力强

自锁式设计：无需额外操作，插接自动锁定

插拔寿命是衡量连接器耐久性的关键指标。消费级连接器通常支持25-100次插拔，而工业级产品可达5000次插拔，满足不同应用场景的耐久性需求。

4. 材料工艺与可靠性

连接器的材料和制造工艺直接影响其性能和可靠性：

端子材料多采用磷青铜，因其具有良好的弹性和导电性，表面镀金处理可提供优异的耐腐蚀性和耐磨性，确保长期使用的可靠性。

绝缘体材料通常选择LCP(液晶聚合物) 或NYLON工程塑料。LCP材料具有出色的耐热性(可承受回流焊高温)、耐化学腐蚀性和尺寸稳定性，能够适应严苛的工作环境。

电磁屏蔽设计对于高速信号传输至关重要。一些高端FFC连接器内置电磁屏蔽功能，能有效减少信号干扰，提高系统稳定性。

5. 选型要点与应用指南

在选择柔性扁平电缆连接器时，需要考虑以下关键因素：

应用环境分析是选型的首要步骤：

消费电子产品(手机、平板)优先考虑小型化和高密度

工业设备注重可靠性和环境适应性

汽车电子需要宽温度范围和抗振动性能

医疗设备侧重安全性和稳定性

接口匹配需要考虑：

引脚数与电缆芯数匹配

间距与PCB布局兼容

安装方式(SMT或通孔)与生产工艺匹配

锁扣机制与空间限制协调

供应链考量包括：

供应商可靠性和交货周期

替代型号的可用性

标准化程度和长期供应保障

6. 行业应用与典型案例

柔性扁平电缆连接器在各行业有着广泛应用：

消费电子领域是FFC/FPC连接器最大的应用市场。在智能手机中，0.3mm-0.5mm间距的连接器用于连接显示屏、摄像头模组和主板，如FH12S-45S-0.5SH连接器广泛应用于智能手机、平板电脑等消费类电子产品中，用于连接显示屏、摄像头等模块。

工业自动化领域需要更高可靠性的连接解决方案。1.27mm间距的连接器常用于工业控制设备、测试测量仪器以及自动化系统中，提供稳定可靠的信号传输路径。

汽车电子对连接器的要求极为严格。耐高温、抗振动和长寿命是基本要求，连接器需要能在-40°C至+85°C甚至更宽的温度范围内稳定工作，并承受汽车环境的振动和冲击。

医疗设备中，连接器需保证绝对可靠性。用于便携式诊断设备、监护仪等产品，确保关键信号的稳定传输，提高设备的可靠性和安全性。

选择合适的柔性扁平电缆连接器型号规格是一项需要综合考虑多方面因素的技术决策。从间距规格、电气参数到机械结构和材料工艺，每个环节都直接影响着最终产品的性能和可靠性。随着电子设备继续向小型化、高性能方向发展，FFC/FPC连接器技术也将不断创新，出现更多高密度、高性能的解决方案。建议工程师在选择连接器时不仅要考虑当前需求，还要预留适当的技术裕量，以适应未来可能的技术升级和产品迭代。通过本文提供的全面指南，希望能够帮助您做出更明智的连接器选型决策，为产品成功奠定坚实基础。
