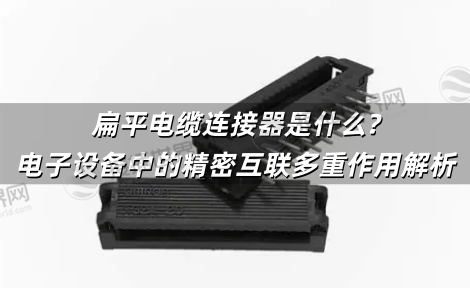

扁平电缆连接器是什么?现代电子设备中的精密互联多重作用解析

在电子设备日益追求轻薄化、高密度集成和高速传输的今天，扁平电缆连接器(Flat Cable Connector)作为一种关键的互联组件，发挥着不可或缺的作用，它不仅实现了设备内部稳定可靠的电气连接，更在提升设备性能、简化组装流程、优化空间布局等方面贡献卓著，接插世界网将深入探讨扁平电缆连接器究竟是什么，并详细解析其多种重要作用。

一、扁平电缆连接器概述：定义与核心构成

扁平电缆连接器是一种特殊的电子连接器，主要用于连接扁平线缆(Flat Cable)或带状电缆(Ribbon Cable)与电路板(PCB)或其他电子设备。其核心使命是在有限的空间内，实现高密度、多通道的信号和电力传输。

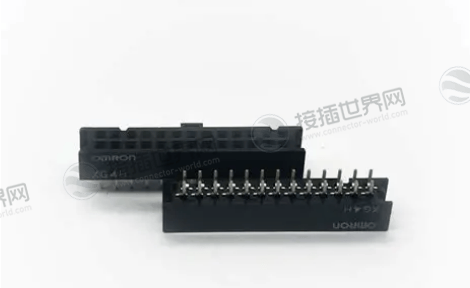

一个典型的扁平电缆连接器通常由以下几个部分构成：

绝缘体(外壳)：通常采用LCP(液晶聚合物)等工程塑料制成，提供结构支撑、绝缘保护以及连接导向功能。

触点(端子)：通常由磷青铜等优质合金材料制成，并镀金以提高导电性和耐腐蚀性。这些触点是实现电气连接的核心部件，其排列间距(Pitch)决定了连接的密度。

锁定机构：许多连接器设计有锁扣(如ZIF-零插拔力锁扣)、翻盖或卡销等机构，用于固定电缆，防止因振动或拉扯导致连接松动或脱落。

二、扁平电缆连接器的关键作用详解

扁平电缆连接器在现代电子设备中扮演着多重重要角色，其作用远不止简单的“连通”电路。

1. 实现高效可靠的信号与电源传输

这是扁平电缆连接器最核心、最基础的作用。

多通道并行传输：单根扁平电缆可集成数十条甚至更多导线，连接器能够同时实现这些导线与目标设备的电气连接，高效传输数据、控制信号和电源。

保障信号完整性：优化的设计和高质量的材料有助于减少信号衰减和失真，支持高速数据传输(如USB、HDMI信号)。良好的接触电阻(低至20mΩ)和绝缘电阻(高达100MΩ以上)确保了连接的电气可靠性。

2. 提供机械固定与可靠保护

连接器不仅是电气接口，也是重要的机械接口。

稳定连接与防松脱：通过锁定结构(如卡扣、螺丝固定、ZIF翻盖)，为电缆与设备之间提供机械支撑，确保连接的稳固性，有效防止因振动、冲击或外力拉扯导致的接触不良或断开。

保护脆弱端部：连接器能够保护扁平电缆端部免受物理损伤(如过度弯曲、拉扯)，延长电缆组件的使用寿命。FFC连接器两端的加强板就是为了保护铜丝在插拔中不易折断。

3. 简化设备内部布线与安装流程

扁平电缆连接器的使用极大地简化了电子设备的内部布线和组装过程。

替代复杂线束：用一根扁平电缆替代多根离散导线，显著减少布线复杂度，使设备内部更加整洁有序，同时也提高了组装效率。

支持快速插拔与模块化设计：许多连接器(特别是ZIF型)支持无需工具的快速插拔，方便生产组装、设备调试、维护升级，支持模块化设计。

4. 优化空间利用，助力设备小型化

这对于当今追求轻薄短小的电子设备至关重要。

高密度布局：扁平电缆连接器及其配套电缆具有体积小、厚度薄的天然优势，允许在印刷电路板上实现高密度布局，充分利用宝贵的空间。

柔性弯曲适应狭小空间：尤其是FFC/FPC连接器，非常柔软且可弯曲折叠，能够适应各种复杂和狭小的设备内部空间，为结构设计提供极大灵活性。

5. 提升电磁兼容性(EMC)表现

在高速高频的电子环境中，控制电磁干扰是重要课题。

内置屏蔽设计：一些扁平电缆连接器(如FFC连接器)的设计易于解决电磁屏蔽(EMI) 问题。

外部屏蔽选项：许多连接器采用金属外壳或提供屏蔽罩选项，形成法拉第笼效应，有效屏蔽外部电磁干扰，同时防止内部信号外泄，确保信号完整性和设备稳定性。

6. 实现标准化与互换性，降低成本

扁平电缆连接器通常遵循行业标准或事实标准。

规范设计与生产：标准化意味着不同制造商生产的同规格连接器和电缆具有良好的兼容性和互换性。

降低综合成本：用户无需定制连接器，可直接选用现成型号，降低了设计成本和供应链管理难度，便于采购和维修。同时，其本身制造成本相对较低。

三、扁平电缆连接器的主要类型与特点

根据不同的标准，扁平电缆连接器有多种分类方式，了解它们有助于正确选型。

四、扁平电缆连接器的广泛应用领域

扁平电缆连接器的特性使其几乎渗透到了所有电子相关领域：

消费电子：智能手机(连接屏幕、摄像头、主板)、平板电脑、数码相机、液晶电视、智能穿戴设备等。

汽车电子：仪表盘、中控屏、传感器、音响设备、新能源汽车的电池管理系统等。

工业与自动化：PLC(可编程逻辑控制器)、工业机器人、传感器、执行器、测量仪器等。

办公设备：打印机、扫描仪、复印机内部的板间连接和移动部件信号传输。

医疗设备：便携式监护仪、医疗影像设备(如CT、MRI)内部的数据传输。

航空航天：导航系统、通信系统等航空电子设备中的高可靠性连接。

五、如何选择合适的扁平电缆连接器

选型时需综合考虑以下因素：

1. 电气参数：额定电压、额定电流(如0.5A/触点)、接触电阻、阻抗匹配要求。

2. 物理参数：间距(Pitch) 和位数(Pin Count) 必须与扁平电缆完全匹配。

3. 机械要求：是否需要ZIF功能?预期的插拔寿命是多少次?工作环境是否有振动、冲击?

4. 环境条件：工作温度范围(如-25℃ ~ +85℃)、湿度、是否需要防尘防水(IP等级)。

5. 安装方式：选择SMT还是THT，取决于PCB设计和生产工艺。

6. 成本与供应链：在满足性能的前提下，考虑成本因素和供应商的可靠性。

总而言之，扁平电缆连接器远非一个简单的接口零件，它是现代电子设备实现高效、可靠、紧凑互联的基石。其核心作用体现在高效传输信号与电力、提供机械固定与保护、简化布线与安装、优化空间利用、增强电磁兼容性以及实现标准化与互换性等多个方面。从智能手机到汽车电子，从工业控制到医疗设备，扁平电缆连接器的身影无处不在，默默支撑着现代科技的运行。随着电子设备向更高速度、更小体积、更复杂功能不断发展，扁平电缆连接器技术也将持续演进，向着更高密度、更高频率、更优可靠性的方向迈进，继续在连接世界中扮演其不可或缺的关键角色。
