扁平电缆型D-Sub连接器线束是什么?工业设备的互联骨干

在现代电子设备和工业自动化系统中，扁平电缆型D-Sub连接器线束是一种采用绝缘置换连接技术(IDC)将扁平带状电缆与D-Sub接口高效结合的关键互联组件，它以其独特的结构设计和可靠的传输性能，成为工控设备、通信系统和计算机外设中不可或缺的基础元件，显著提升了设备连接的效率与稳定性。

一、基本结构与组成

扁平电缆型D-Sub连接器线束主要由以下部分构成：

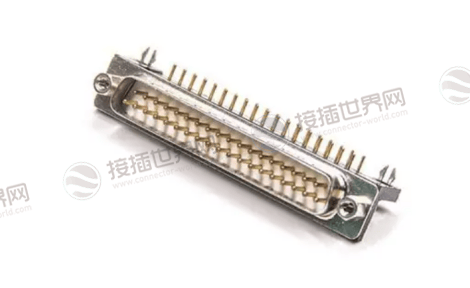

1. D-Sub连接器：采用标准D型金属或塑料外壳，提供9针、15针、25针和37针等多种规格(例如DE9、DA15、DB25、DC37)。外壳通常由玻璃纤维增强PBT材料(UL94V-0阻燃等级)或镀锌钢板制成，兼具机械强度与电磁屏蔽(EMI)功能。

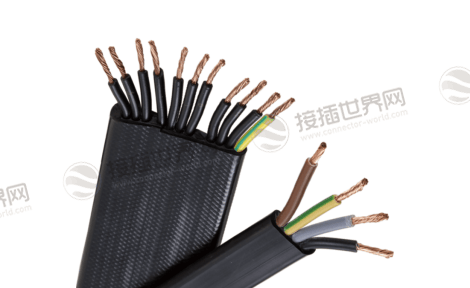

2. 扁平电缆：使用间距为1.27mm(0.05英寸)或0.64mm(0.025英寸)的带状电缆，导体多为28-30AWG的镀锡铜线，外层采用PVC或橡胶护套。电缆分为全连体型(整体扁平)和部分连体型(末端分叉)，适应不同布线需求。

3. IDC技术核心：通过精密冲压的触片(磷青铜材料)直接刺穿电缆绝缘层与导体接触，无需焊接，实现快速端接和低接触电阻(≤20mΩ)。

二、工作原理与特性

该线束利用IDC(Insulation Displacement Connection)技术实现电气连接：

高效端接：特殊设计的触片在压接时位移电缆绝缘层，与内部导体形成可靠气密连接，大幅减少组装时间。

电气性能：

额定电流：1A-5A(依据针数不同)

工作电压：250V-600V

绝缘电阻：最小1000MΩ

耐压强度：500-1000V AC(持续1分钟)

物理特性：支持-40°C至+105°C(最高+125°C)的工作温度范围，抗拉强度达1500PSI，适应恶劣环境。

三、技术优势

相较于传统焊接线束，该设计具有显著优点：

高可靠性：镀金触片(15-30微英寸厚度)提供耐腐蚀性和稳定接触。

EMI防护：金属外壳与屏蔽电缆组合(如Phoenix Contact产品)有效抑制电磁干扰。

灵活配置：用户可自定义电缆长度(0.1m至50m)、连接器性别(公头/母头)及方向(直向/弯角)。

成本效益：IDC技术减少人工成本和焊接缺陷，适合大规模部署。

四、应用领域

扁平电缆型D-Sub线束广泛应用于：

工业自动化：PLC控制系统、传感器布线、机器人通信(如三菱、西门子设备)。

通信设备：电信基础设施、网络交换机及数据交换接口。

医疗与国防：医疗监控仪器(如医院病床设备)、国防电子系统(要求高抗振性)。

计算机与外设：服务器内部连接、老旧打印机接口(如IEEE-1284并行端口)及测试仪器。

五、选型指南

选择时需关注以下参数：

针数匹配：根据接口标准(如RS-232常用DB9，并口常用DB25)确定针数。

屏蔽需求：工业环境首选EMI屏蔽型(如FEMD系列)，普通办公可用非屏蔽型(FLOD系列)。

电缆类型：高柔性场景用连体型(Type A)，分支布线用部分连体型(Type B)。

认证标准：查看UL94V-0阻燃认证(如3M外壳)及RoHS合规性。

扁平电缆型D-Sub连接器线束作为经典互联技术的现代化演进，通过IDC技术与扁平电缆的高效结合，在可靠性、生产效率与抗干扰能力方面展现出不可替代的价值。随着工业4.0和物联网设备的普及，这一解决方案将继续在高端制造、智能系统及新兴电子领域中扮演关键角色。未来，我们有望看到其进一步集成高频信号传输能力和迷你化设计，以满足下一代设备的互联需求。
