2025年最新国标扁平电缆规格型号表大全 附选型指南

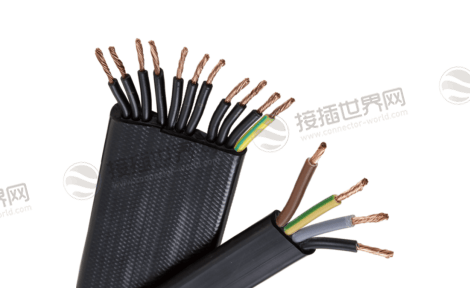

扁平电缆因其结构紧凑、耐弯曲、节省空间等优点，广泛应用于行车、起重机、电梯等移动设备，然而面对繁杂的型号规格，许多工程师在选型时面临困难，接插世界网结合最新国家标准和行业规范，整理全面的扁平电缆规格型号对照表，并深度解析其技术参数与选型要点，为您的项目提供实用参考。
一、扁平电缆基础概念与分类
扁平电缆采用平行导体排列设计，区别于圆缆的绞合结构，使其更适用于频繁弯曲和空间受限的场景。根据绝缘材料、护套材质及用途，主要分为以下类别：
1. 按绝缘材料分类：
丁腈系列(YVFB)：丁腈聚氯乙烯绝缘护套，耐油、耐磨，适用于室内机械设备。
硅橡胶系列(YGCB)：硅橡胶绝缘护套，耐高温(-60℃~180℃)，适用于冶金、高温车间。
氯丁系列(YFFB)：氯丁护套，耐气候性、阻燃，适用于户外及油污场所。
2. 按功能特性分类：
屏蔽型：如YVFBP(铜编织屏蔽)，用于抗电磁干扰场景。
加强型：如YVFBG(钢丝加强)，适用于重载起重设备。
复合型：如YFFB-F(复合扁平电缆)，集成动力与控制线芯。
二、国标扁平电缆规格型号对照表
以下表格根据国家标准(如JB8735.2-1998、Q/HL005-2002.1)及行业规范整理，列出常见型号、导体结构、外径及适用场景：
| 型号 | 名称 | 标称截面(mm²) | 导体结构(根数/直径) | 电缆外径(宽×厚，mm) | 适用场景 |
|---|---|---|---|---|---|
| YVFB | 丁腈绝缘护套扁平软电缆 | 3×4 | 56/0.30 | 19.6×8.9 | 室内起重设备、行车 |
| YVFB | 丁腈绝缘护套扁平软电缆 | 3×16 | 126/0.40 | 31.3×13.3 | 移动电器动力传输 |
| YFFB | 氯丁绝缘护套扁平电缆 | 3×6 | 84/0.30 | 22.0×9.9 | 户外港口机械 |
| YGCB | 硅橡胶绝缘护套扁平电缆 | 3×10 | 84/0.40 | 27.5×12.0 | 冶金高温环境 |
| YVFBP | 丁腈绝缘铜编织屏蔽扁平电缆 | 3×25 | 196/0.40 | 38.3×15.8 | 抗电磁干扰场景 |
| YVFBG | 丁腈绝缘钢丝加强扁平电缆 | 3×50 | 396/0.40 | 49.2×20.0 | 重载起重设备 |
| TVVB | 聚氯乙烯绝缘电梯扁电缆 | 4×0.75 | 24/0.20 | 8.2(厚度) | 电梯、传输机械 |
| YJGCFBP | 高压卷筒扁平电缆 | 3×35 + 3×16/3 | 276/0.40 + 126/0.40 | 42.8×17.6 | 堆取料机、港机(6KV/10KV) |
> 注：以上数据参考国家标准，实际尺寸因生产工艺可能略有差异。
三、技术参数深度解析
1. 导体结构：
多采用细铜丝绞合(如56/0.30表示56根直径0.30mm铜丝)，提升柔软性和抗弯曲疲劳性能。
2. 电气性能：
额定电压：常见450/750V(如YVFB)，高压型号达6KV/10KV(如YJGCFBP系列)。
绝缘电阻：20℃时不低于50MΩ·km(丁腈系列)。
3. 耐温等级：
丁腈/氯丁系列：-40℃~105℃
硅橡胶系列：-60℃~180℃
4. 机械性能：
弯曲半径：最小为电缆外径的10倍(如TVVB电缆弯曲半径≥4D-6D)。
抗拉强度：加强型电缆(如YVFBG)内置钢丝，承力可达2000N/100m。
四、选型指南：三步匹配项目需求
1. 按环境选择材质：
高温场合：优选硅橡胶系列(YGCB、YGGB)，耐180℃高温。
油污场合：选择丁腈系列(YVFB)或氯丁系列(YFFB)，耐油腐蚀。
户外场景：需耐候性强的氯丁系列(YFFB)或屏蔽型(YVFBP)。
2. 按机械需求选择结构：
频繁弯曲：选择导体绞合密度高的型号(如84根以上铜丝)。
抗拉需求：选择带钢丝加强的型号(如YVFBG、YFFB-L)。
3. 按电气需求选择参数：
电压匹配：低压设备(450/750V)选YVFB/TVVB;高压场景(6KV/10KV)选YJGCFBP系列。
屏蔽要求：抗干扰场景选用屏蔽型号(如YVFBP、YGCBP)。
五、应用场景与型号推荐
冶金行业：硅橡胶扁平电缆(YGCB)用于高温炉区设备，耐高温且稳定性强。
港口机械：氯丁扁平电缆(YFFB)适用于起重机、输送机，耐油耐磨。
电梯系统：TVVB系列扁平电缆用于随行电力传输，柔韧耐折(如TVVB 4×0.75mm²)。
汽车制造：丁腈扁平电缆(YVFB)用于移动生产线，适应油污环境(如YVFB 3×4mm²)。
扁平电缆的选型直接影响设备安全和运行效率。通过本文提供的规格型号对照表及选型指南，工程师可快速匹配国标电缆，避免因选型错误导致故障。未来，随着工业自动化发展，扁平电缆将向更高耐候性、更强抗干扰性方向演进，建议用户持续关注国家标准更新和技术动态。如需特定型号的详细参数，可参考国家标准文件或联系专业生产厂家。
