柔性扁平电缆线是什么：现代电子设备的高效连接纽带

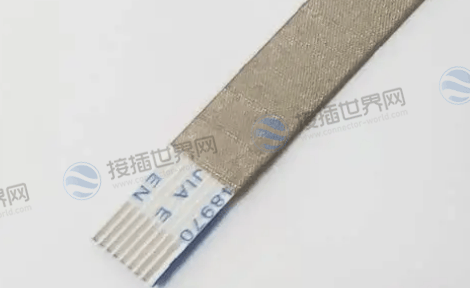

柔性扁平电缆线(Flexible Flat Cable，FFC)是一种采用PET绝缘材料与扁平铜线通过高温压合工艺制成的带状线缆，具有柔软可弯曲、体积小、厚度薄等特点，它广泛应用于电子设备中的内部连接，如笔记本电脑、打印机、汽车电子等，成为现代电子产品小型化和高效化的重要支撑，随着科技的发展，FFC在高端领域的应用不断拓展，其技术革新和市场前景备受关注。

一、柔性扁平电缆线的结构与分类

柔性扁平电缆线由多根平行排列的导体(如镀锡铜线或裸铜线)和外部绝缘材料(如PET、聚酰亚胺或PVC)构成。其结构主要包括导体、绝缘层、加固板和可选屏蔽层。加固板通常位于线缆端部，用于增强机械强度，而屏蔽层(如铝箔)则用于减少电磁干扰(EMI)。

根据导体排列方式、材质和绝缘材料的不同，FFC可分为多种类型：

按间距分类：常见规格有0.5mm、1.0mm、1.25mm和2.54mm等。

按屏蔽性能分类：包括无屏蔽型(适用于低速信号)和屏蔽型(适用于高频或抗干扰环境)。

按型号分类：A型至G型，例如A型为两端连接且补强板粘贴在绝缘胶纸上，E型为一端可直接焊锡。

二、柔性扁平电缆线的核心特点

1. 高柔韧性与节省空间：FFC的扁平设计使其可在狭小空间内弯曲安装，减少70%的体积占用，适用于高密度集成的设备。

2. 稳定传输与耐用性：平行导体排列减少信号串扰，提供稳定的电气性能。优质FFC可承受数百万次动态弯曲，寿命可达5年以上。

3. 轻量化与环保：重量轻，符合RoHS等环保标准，部分产品采用阻燃材料。

4. 安装便捷：可直接插入连接器或焊接于PCB，无需复杂接线，简化生产流程。

三、主要应用领域

消费电子：智能手机、笔记本电脑、电视机和打印机等，用于内部主板与显示屏的连接。

汽车电子：车载导航系统、液晶仪表盘、传感器和雷达系统，支持高温环境应用。

工业与医疗设备：工业机器人、医疗仪器(如超声波设备)，其中耐高温型号(聚酰亚胺绝缘)可用于航空航天。

特种场景：起重设备、传输机械等移动环境，例如NGFLGOU型号电缆耐油、耐酸碱，适用于苛刻的工业环境。

四、技术创新与发展趋势

高性能材料：耐高温材料(如聚酰亚胺)的开发使FFC工作温度扩展至200℃以上，满足汽车和航天需求。

高密度与高速传输：间距更小(0.3mm)、阻抗匹配更精准的FFC支持USB 3.0、V-By-one等高速协议。

智能制造与环保：自动化生产提升效率，环保材料减少碳足迹。

市场增长：预计2031年全球FFC市场规模达6.22亿美元，年复合增长率3.3%，中国为主要生产和消费市场。

五、与FPC的区别

FFC(柔性扁平电缆)常与FPC(柔性印制线路)混淆，但两者有本质差异：

制造工艺：FFC通过压合工艺将铜线夹于绝缘膜中，成本较低;FPC使用化学蚀刻柔性覆铜箔形成电路，适合复杂设计。

成本与应用：FFC更经济，适用于标准连接;FPC用于高精度线路，但价格较高。

柔性扁平电缆线作为电子连接技术的核心组件，以其小型化、高可靠性和灵活性驱动着多个行业的创新。未来，随着5G、人工智能和自动驾驶技术的推进，FFC将继续向高性能、环保和智能化方向发展，为全球电子产业提供更高效的解决方案。选择FFC时，建议用户根据间距、耐温性和屏蔽需求匹配型号，以确保系统最优性能。
