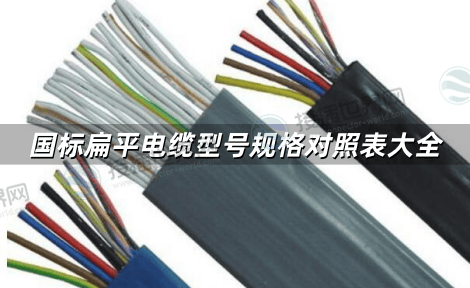

国标扁平电缆型号规格对照表大全
扁平电缆作为一种特殊结构的电缆，因其柔软、耐弯曲、占用空间小等优点，广泛应用于行车、起重机、电梯等移动设备中，然而面对繁杂的型号和规格，许多工程人员难以快速准确地选型，接插世界网结合最新国家标准，整理了全面的扁平电缆型号规格对照表，并解析其技术参数和应用场景，为读者提供实用参考。
一、扁平电缆的基本概念与分类
扁平电缆采用平行排列的导体结构，区别于传统圆缆的绞合结构，使其更适用于频繁弯曲和空间受限的场景。根据绝缘和护套材料的不同，扁平电缆主要分为以下几类：
1. 丁腈系列(YVFB)：
丁腈绝缘和护套，具有耐油、耐磨、耐寒等特性，适用于-40℃~105℃的环境。
2. 硅橡胶系列(YGCB)：
硅橡胶绝缘和护套，耐高温范围可达-60℃~180℃，具有优异的耐辐射和耐腐蚀性能。
3. 氯丁系列(YFFB)：
氯丁绝缘和护套，适用于户外及有油污的场所，具有阻燃和非延燃性。
4. 屏蔽系列：
如YVFBP(铜编织屏蔽)，用于抗电磁干扰场景。
二、国标扁平电缆型号规格对照表
以下对照表根据国家标准(如Q/HL005-2002.1、GB12666-90)整理，列出了常见型号、导体结构、外径尺寸及适用场景：
| 型号 | 名称 | 导体结构(根数/直径) | 标称截面(mm²) | 电缆外径(宽×厚，mm) | 适用场景 |
|---|---|---|---|---|---|
| YVFB | 丁腈绝缘护套扁平软电缆 | 48/0.20 | 2×1.5 | 11.4×7.5 | 室内起重设备、行车 |
| YVFB | 丁腈绝缘护套扁平软电缆 | 51/0.25 | 2×2.5 | 14.0×9.0 | 移动电器动力传输 |
| YGCB - HF46RP | F46绝缘硅橡胶护套屏蔽扁平电缆 | 84/0.30 | 3×6 | 22.0×9.9 | 高温腐蚀环境 |
| YFFB | 氯丁绝缘护套扁平电缆 | 123/0.25 | 3×6 | 25.8×11.3 | 户外港口机械 |
| YGCB | 硅橡胶绝缘护套扁平电缆 | 204/0.25 | 3×10 | 32.1×13.2 | 冶金、高温车间 |
| YVFBG | 丁腈绝缘护套钢丝抗拉扁平电缆 | 323/0.25 | 3×16 | 34.2×14.9 | 重载起重设备 |
| YFFBPG | 氯丁绝缘护套屏蔽钢丝抗拉扁平电缆 | 513/0.25 | 3×25 | 42.3×18.2 | 防干扰提升设备 |
> 注：以上数据参考国家标准和行业规范，实际尺寸可能因生产工艺略有差异。
三、技术参数解读
1. 导体结构：多采用细铜丝绞合(如48/0.20表示48根直径0.20mm铜丝)，提升柔软性和抗弯曲疲劳性能。
2. 绝缘电阻：20℃时不低于50MΩ·km，确保电气安全。
3. 耐温等级：
丁腈系列：-40℃~105℃
硅橡胶系列：-60℃~180℃
氯丁系列：-40℃~105℃
4. 弯曲半径：最小为电缆外径的10倍，避免过度弯曲损伤。
四、选型指南
1. 按环境选择：
高温场合：优选硅橡胶系列(YGCB)。
油污场合：选择丁腈系列(YVFB)或氯丁系列(YFFB)。
户外场景：需耐候性强的氯丁系列(YFFB)。
2. 按机械需求选择：
频繁弯曲：选择导体绞合密度高的型号(如84根以上铜丝)。
抗拉需求：选择带钢丝加强的型号(如YVFBG)。
3. 按电气需求选择：
屏蔽要求：抗干扰场景选用屏蔽型号(如YVFBP)。
电压等级：交流额定电压0.6/1KV，需匹配设备电压。
五、应用场景分析
1. 冶金行业：硅橡胶扁平电缆(YGCB)用于高温炉区设备，耐高温且稳定性强。
2. 港口机械：氯丁扁平电缆(YFFB)适用于起重机、输送机，耐油耐磨。
3. 电梯系统：TVVB系列扁平电缆用于随行电力传输，柔韧耐折。
4. 汽车制造：丁腈扁平电缆(YVFB)用于移动生产线，适应油污环境。
扁平电缆的选型直接影响设备安全和运行效率。通过本文提供的型号规格对照表及选型指南，工程人员可快速匹配国标电缆，避免因选型错误导致故障。未来，随着工业自动化发展，扁平电缆将向更高耐候性、更强抗干扰性方向演进，建议用户持续关注国家标准更新和技术动态。如需特定型号的详细参数，可参考国家标准文件或联系专业生产厂家。
