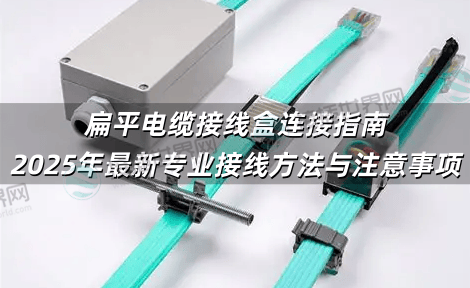

扁平电缆接线盒连接指南：2025年最新专业接线方法与注意事项

扁平电缆作为电子设备和通信系统中广泛应用的电线类型，其接线盒的正确连接对确保信号传输完整性和系统稳定性至关重要。不正确的接线可能导致信号干扰、系统故障甚至安全隐患，接插世界网将全面解析扁平电缆接线盒的专业连接方法，从基础原则到实际操作步骤，为技术人员提供2025年最新的实用指南。

一、连接前的准备工作

工具和材料准备是成功完成扁平电缆接线的基础。根据实际应用场景和需求，需要准备以下工具和材料：

必要工具：剥线钳(用于剥去电缆绝缘层)、压线钳(用于压接连接端子)、焊接工具(如需要焊接)、螺丝刀、剪线钳等。

常用材料：扁平电缆、合适的连接端子或连接器、接地线、焊锡(如需要焊接)、热缩管(用于保护连接部位)、绝缘胶带等。

安全设备：绝缘手套、护目镜等个人防护装备，确保操作安全。

工作环境准备同样重要：

确保工作区域整洁、照明充足，有足够的空间进行操作。

在开始接线前，务必关闭电源，避免触电危险。可以使用电压测试仪确认电路是否完全断电。

仔细阅读并理解接线盒和连接器的说明书，了解特定型号的安装要求。

二、扁平电缆的结构特点

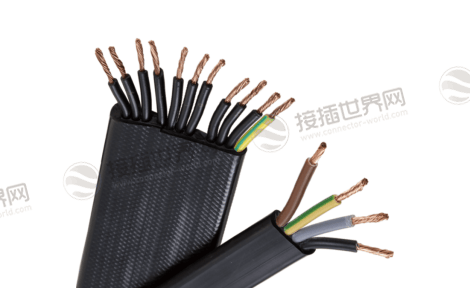

了解扁平电缆的结构是正确接线的基础。扁平电缆通常由多个平行导线组成，导线之间由绝缘材料隔开，整体被封装在扁平的外护套内。

屏蔽层是扁平电缆中的重要组成部分，主要用于：

防止电磁干扰：屏蔽层可以阻挡外部电磁干扰对电缆内信号的影响。

减少信号辐射：避免电缆内的信号向外辐射，干扰其他设备。

提高信号完整性：保持信号传输的质量和稳定性。

多层屏蔽结构的电缆可能需要分别处理每一层屏蔽层，以确保最佳的屏蔽效果。

三、屏蔽层接地原则

屏蔽层的接地方式直接影响电缆的屏蔽效果和信号质量。以下是两种主要的接地方式：

1. 单端接地

适用场景：大多数应用场景，尤其是低频信号传输。

连接方法：将屏蔽层的一端与接地线连接，另一端悬空或通过一个高阻抗(如100kΩ)的电阻接地。

优点：避免形成接地环路，防止环路电流产生的干扰。

2. 两端接地

适用场景：需要更高屏蔽效果的特殊情况，如高频信号传输或强干扰环境。

连接方法：将屏蔽层的两端都与接地线连接。

注意事项：两端接地可能导致屏蔽层中形成电流环路，对信号产生干扰。因此，在两端接地时，应确保接地点的电位差尽可能小。

表：扁平电缆屏蔽层接地方式比较

四、接线步骤详解

正确的接线步骤是确保连接可靠性的关键。以下是扁平电缆接线盒的详细接线步骤：

1. 剥去绝缘层

使用剥线钳小心地剥去扁平电缆两端的绝缘层，暴露出内部的导体和屏蔽层。

操作注意：剥线时要小心操作，避免损坏导体和屏蔽层。剥线的长度应根据连接器的要求确定，通常露出足够的长度以便于连接即可。

2. 处理屏蔽层

将屏蔽层与中心导体分离。对于多层屏蔽的扁平电缆，需要分别处理每一层屏蔽层。

保持平整：确保屏蔽层保持平整，没有褶皱或破损，以保持最佳的屏蔽效果。

3. 连接屏蔽层

根据选择的接地方式(单端接地或两端接地)连接屏蔽层。

连接方法：

焊接：使用焊接工具将屏蔽层与接地线焊接在一起。确保焊接点牢固、无虚焊。

压接：使用合适的压线钳将屏蔽层与接地线压紧。确保压接牢固，接触良好。

专用连接器：使用专用的屏蔽层连接器进行连接。确保连接器与屏蔽层和接地线之间接触良好。

4. 连接导体

将扁平电缆的导体与对应的连接端子或连接器连接好。

确保牢固：确保连接牢固、无虚接，以避免接触电阻过大导致发热或信号损失。

5. 保护连接部位

使用热缩管或绝缘胶带对连接部位进行保护，防止松动、短路或受潮。

完全覆盖：确保连接部位完全被覆盖，无裸露部分，以提高安全性和可靠性。

五、不同连接方式比较

扁平电缆接线盒有多种连接方式，每种方式都有其优缺点和适用场景：

1. 焊接连接

优点：连接牢固、接触电阻小、可靠性高。

缺点：需要专业技能和工具、操作时间较长、不易拆卸。

适用场景：需要高可靠性的永久性连接。

2. 压接连接

优点：操作简单、不需要特殊技能、连接速度快。

缺点：需要专用的压接工具、压接质量取决于工具和操作技巧。

适用场景：大批量生产、现场安装和维护。

3. 连接器连接

优点：安装方便、易于拆卸和更换、可重复使用。

缺点：成本较高、可能增加接触电阻。

适用场景：需要频繁拆卸和更换的场合。

表：扁平电缆连接方式比较

六、注意事项与常见问题处理

在连接扁平电缆接线盒时，需要注意以下事项，以确保连接质量和安全性：

安全第一：在接线过程中，务必确保电源已关闭，避免触电危险。

避免损坏屏蔽层：在处理屏蔽层时，应小心操作，避免损坏屏蔽层，影响屏蔽效果。

接地线选择：接地线的截面积应足够大，以确保良好的接地效果。同时，接地线的电阻应尽可能小，以减少接地电阻对信号的影响。

测试和验证：接线完成后，应进行测试和验证，确保屏蔽层的接地效果良好，信号传输稳定可靠。

常见问题处理：

屏蔽层损坏：如果屏蔽层在处理过程中损坏，应使用导电胶带或屏蔽修复材料进行修复，或者考虑更换电缆。

连接松动：如果连接后出现松动，应重新连接或使用应变消除装置来增强连接的机械强度。

信号干扰：如果接线完成后出现信号干扰，应检查屏蔽层的接地方式是否正确，接地点是否良好。

七、先进连接技术与未来发展趋势

随着技术的发展，扁平电缆接线技术也在不断进步。以下是一些先进的连接技术和未来发展趋势：

自动化接线设备：自动化接线设备可以提高接线的效率和一致性，减少人为错误。这些设备通常用于大批量生产环境。

新型屏蔽材料：新型屏蔽材料(如纳米材料、复合屏蔽材料)可以提供更好的屏蔽效果，同时减少电缆的重量和体积。

集成连接系统：集成连接系统将接线盒、连接器和电缆集成在一起，提供即插即用的解决方案，减少现场安装时间和难度。

智能监控系统：智能监控系统可以实时监测连接状态和信号质量，及时发现和处理问题，提高系统的可靠性和可维护性。

扁平电缆接线盒的正确连接是确保电子系统和设备可靠运行的关键环节。通过遵循文中的准备工作、接地原则、接线步骤和注意事项，技术人员可以完成高质量的连接工作。随着2025年新技术的发展，扁平电缆连接技术正朝着更高效、更可靠、更智能的方向发展。建议在实际操作中始终遵循相关安全规范和设备制造商的指导，定期检查维护连接点，以确保系统长期稳定运行。正确的接线 practices 不仅能提高系统性能，还能延长设备寿命，减少维护成本，为各类电子应用提供坚实基础。
