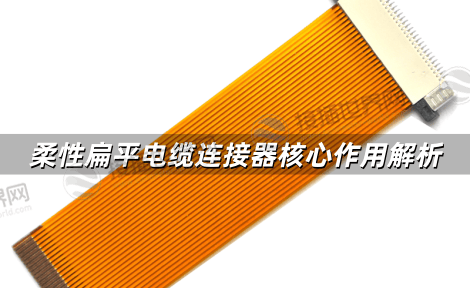

柔性扁平电缆连接器：现代电子设备中的隐形功臣与核心作用解析
在电子设备日益追求轻薄短小、高性能化的今天，柔性扁平电缆连接器(Flexible Flat Cable Connector，简称FFC连接器)作为一种关键连接组件，发挥着至关重要的作用，它通过其独特的设计和性能，不仅实现了设备内部稳定高效的电气连接，更在提升设备可靠性、优化生产流程等方面贡献卓著，接插世界网将全面探讨FFC连接器究竟在现代电子设备中承担了哪些具体作用，以及它为何如此重要。
一、FFC连接器的基本概念与工作原理

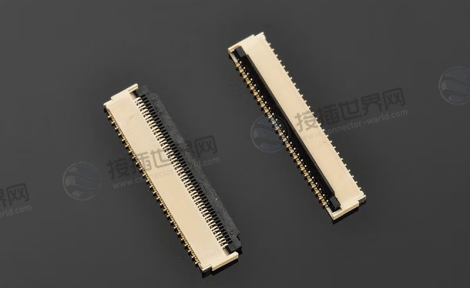

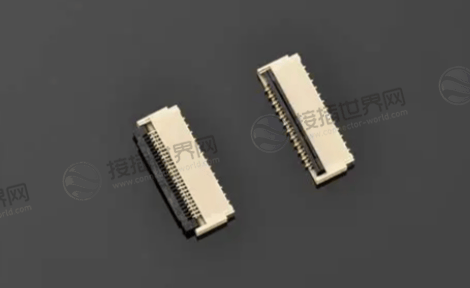

柔性扁平电缆连接器(FFC连接器)是一种采用PET等优质绝缘材料和极薄的镀锡扁平铜线，通过自动化设备生产线压合而成的新型数据线缆连接器。其基本结构通常包括绝缘材料、导电材料(镀锡扁平铜线)以及连接部件(如连接器壳体、弹性接触片、导向结构等)。
它的工作原理基于弹性接触片和FFC电缆之间的接触导电。当FFC插入连接器时，弹性接触片会受到压力而弯曲，与FFC上的导电垫片紧密接触，从而形成稳定的导电通道，实现信号和电力的传输。这种设计确保了连接的稳定性和可靠性，即便在振动或外力作用下也不易松动。
二、FFC连接器的核心作用详解
FFC连接器在现代电子设备中扮演着多重关键角色，其作用远不止简单的“连接”而已。
1. 实现高密度连接与空间优化
FFC连接器内部的导线采用密集排列方式，能够在有限的截面积内容纳更多的导体，提供更多的连接点。这对于电路板空间极其宝贵的现代电子设备(如智能手机、平板电脑)来说至关重要，有助于减少电子设备内部的重量和布线空间，是实现设备小型化、轻量化设计目标的关键因素之一。
2. 提供稳定可靠的信号传输
FFC连接器采用高质量的绝缘材料和导电材料制成，具有较高的可靠性和耐久性。其优良的电气性能能够有效降低信号传输过程中的损耗与干扰，保障数据、音频、视频等各种信号高速、低损耗、低误码率地传输，这对于处理高频信号或敏感数据的电子设备尤为重要。
3. 赋予设备柔性连接与弯曲能力
FFC连接器具有柔软、可随意弯曲折叠的特性。这使得它能够适应各种复杂的布线需求，特别是在设备内部空间狭窄或存在移动部件的场合(如笔记本铰链、打印机打印头)，能够承受反复的弯折运动而不会轻易损坏，延长了连接部位的使用寿命。
4. 简化组装流程与降低生产成本
FFC连接器的连接方式相对简单，通常通过压接或插接方式实现与FFC的连接，拆卸也非常方便。这种设计便于自动化生产，提高了组装效率。同时，相较于一些其他类型的柔性线路板，FFC采用物理压合工艺，成本更低，有助于控制整机的制造成本。
5. 提供电磁屏蔽(EMI)保护
许多FFC连接器的设计易于解决电磁屏蔽(EMI)问题。通过特殊的结构或材料设计，它们能够有效减少电磁干扰对电子设备的影响，防止内部信号相互串扰，也增强设备对外部电磁干扰的抵抗能力，保证设备的稳定运行。
6. 提升设备设计的灵活性
由于FFC连接器具有可弯曲、体积小、厚度薄等特点，它为电子产品的结构设计提供了更大的灵活性。工程师可以更自由地布局主板与各组件(如显示屏、摄像头、按键)之间的连接，不再受限于刚性线缆的束缚，从而能够设计出形态更创新、结构更紧凑的产品。
三、FFC连接器在不同领域的具体应用体现
FFC连接器的上述作用在多个重要领域得到了淋漓尽致的体现：
消费电子领域：
在手机、平板电脑、数码相机等设备中，FFC连接器用于连接主板、屏幕、摄像头、按键板等部件，提供稳定的信号传输和电源供应。其轻薄柔韧的特性完美适应了消费电子产品轻薄化的趋势。
汽车电子领域：
在汽车内部，FFC连接器用于连接仪表板、中控显示系统、音响设备、传感器等部件。其高可靠性和耐久性能够应对汽车内部复杂的温度和振动环境，同时有助于减少线束重量和体积，符合汽车轻量化的需求。
办公设备领域：
在打印机、扫描仪、复印机、绘图仪等设备中，FFC连接器作为主板和移动部件(如打印头)之间的信号传输线，确保设备的正常运行。
医疗设备领域：
在超声波仪、心电图机、便携式诊断设备等医疗设备中，FFC连接器用于连接各种监测和治疗模块，其稳定性和可靠性对于确保医疗设备的正常运行和准确的数据传输至关重要。
工业自动化领域：
在工业控制系统中，FFC连接器常用于连接传感器、执行器、控制面板等。其能够支持高频信号传输，且在恶劣工作环境下也能保持良好的性能，满足工业应用对可靠性的严苛要求。
四、FFC连接器的选型考量与技术发展
选择一款合适的FFC连接器需要考虑多个因素：
间距(Pitch)：指相邻导体中心线之间的距离，常见规格有0.5mm, 0.8mm, 1.0mm, 1.25mm等，趋向于更精细化。
位数(Number of Conductors)：指电缆中导体的数量，最高可达80根甚至更多。
电气性能：关注额定电流、额定电压、接触电阻、绝缘电阻等参数。
机械性能：包括拔插寿命、耐受性、工作温度范围等。
锁定机制：良好的锁定机构(如ZIF-零插拔力设计)对于在振动环境中保持连接的稳定性非常重要。
未来，FFC连接器技术仍在不断发展，朝向更高性能(更高速度、更高频率)、更小尺寸、更环保材料以及与应用场景更深层次融合的方向迈进，以满足5G、物联网(IoT)、可穿戴设备等新兴领域的需求。
综上所述，柔性扁平电缆连接器(FFC连接器)远非一个简单的接口零件，它是现代电子设备实现小型化、轻量化、高可靠性和高性能化的关键所在。其高密度连接、稳定传输、柔性弯曲、简化组装、电磁屏蔽等多重作用，几乎渗透到了每一个电子设备的“毛细血管”中，默默地支撑着设备的正常运行和创新体验。随着电子技术的持续演进，FFC连接器仍将不断升级换代，继续在连接世界中扮演其不可或缺的“隐形功臣”角色。
