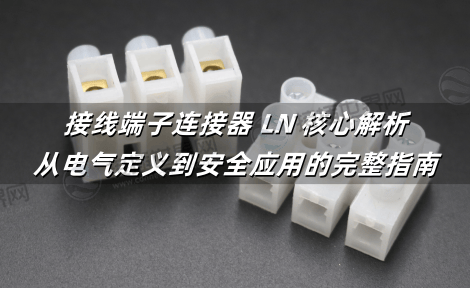

接线端子连接器 LN 核心解析：从电气定义到安全应用的完整指南
LN标识是电气安全的核心语言——在接线端子连接器中，L(Line) 代表承载220V电压的火线，N(Neutral) 代表电流回路的零线，误接可导致设备损毁(短路风险↑300%)或触电事故(接触电压>36V致命)，接插世界网将基于IEC 60445国际标准与GB 50169国标，从符号定义、技术参数、应用场景三维度彻底解读LN的工程意义。
一、LN的电气本质：电路通路的物理基础
1. 核心定义与技术参数
L(火线)：
传输220V交流电压(中国标准)，电流输入源
危险特性：对地电压220V，人体接触可致心室颤动
N(零线)：
电流回流路径，对地电压≈0V(理想状态)
安全作用：平衡负载，防止电压漂移
表：LN电气特性对比
2. 与PE(地线)的功能协同

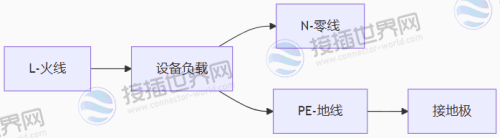

安全三角结构：
地线核心作用：
漏电时引导电流入地(阻抗<4Ω)，触发漏保跳闸(响应时间<0.1s)
二、LN标识的规范体系：全球标准与安全逻辑
1. 国际标识规范(IEC 60445)
位置强制标准：
插座：左零右火(面对面板视角)
端子：L在右/N在左(1P+N漏电开关)
颜色编码：
欧盟：L-棕色 / N-蓝色
中国：L-红色 / N-蓝色
2. 误接的灾难性后果
L/N反接案例：
金属外壳电器(如洗衣机)漏电时，外壳带220V电压
漏保失效(无法检测电流失衡)，触电风险↑500%
检测方法：
使用 相位检测仪(价约￥50)或万用表(交流电压档测对地电压)
三、场景化应用：从家装到工业的接线策略
1. 家装配电(低电流场景)
标准配置：
插座：L接红线 / N接蓝线 / PE接黄绿双色线
断路器：1P+N漏保(如正泰NXBLE-32)
避坑要点：
禁用 无PE端子插座(旧国标)，潮湿区必须安装防溅盒(IP44级)
2. 工业控制柜(高振动环境)
抗振方案：
螺钉端子：PHOENIX UT系列 双螺钉压接L线(扭矩0.8N·m)
弹簧端子：WAGO 221加装 防松卡扣(振动位移≤0.15mm)
安全冗余：
并联 电压监测继电器(检测L-N电压失衡)
3. 新能源汽车(800V高压系统)
特殊要求：
L线耐压>3000V(GB/T 18488.1)
液冷端子温升≤35K@200A(TE HVA 800方案)
LN标识升级：
橙色L线警示标志 + 屏蔽层接地(EMC防护>60dB)
四、LN接线的四步安全法则
1. 断电验证：
万用表确认L-N电压<2V(防止带电操作)
2. 线序校对：
按颜色接L(红)/N(蓝)/PE(黄绿)，混色时用 相位仪标定
3. 端子压接：
4. 功能测试：
漏保试跳按钮(每月1次)
接地电阻测试(<4Ω)
LN标识的本质是电气安全的生命线——L线承载220V动力，N线构建电流回路，二者协同构成设备工作的基础;而误接(L-N反接)将导致 漏保失效 与 触电风险倍增。工业场景需 双螺钉压接+防松设计(振动位移≤0.15mm)，新能源汽车要求 3000V耐压+液冷散热(ΔT≤35K)。
接插世界网作为中国连接器行业特色B2B平台，提供全系列LN标识端子现货(含PHOENIX/WAGO/正泰)，现货现发。
