冷压端子型号对照表全解析：分类、参数与选型指南

本文系统梳理冷压端子的型号分类、技术参数及选型原则，涵盖圆形、叉形、管型等主流类型，结合JST、菲尼克斯、凯士士等品牌数据，为工程师与采购员提供权威参考。

一、冷压端子的核心分类与型号对照

冷压端子按形状和功能可分为以下几类，不同型号对应特定线径、电流及场景需求：

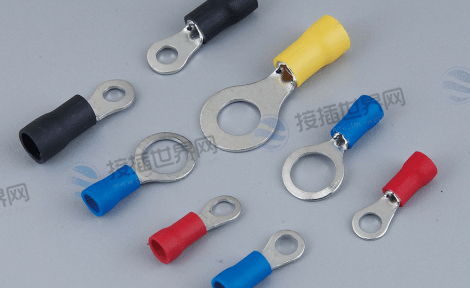

1. 圆形冷压端子

型号示例：

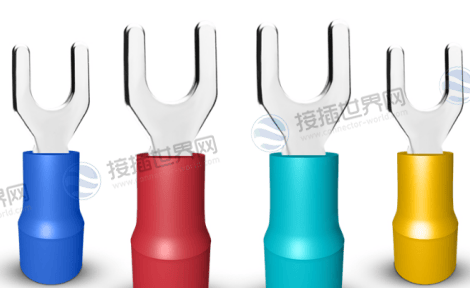

2. 叉形冷压端子

型号示例：

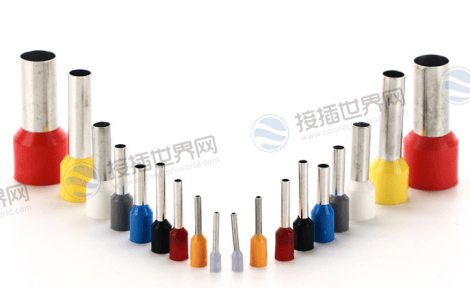

3. 管型预绝缘端子

型号示例：

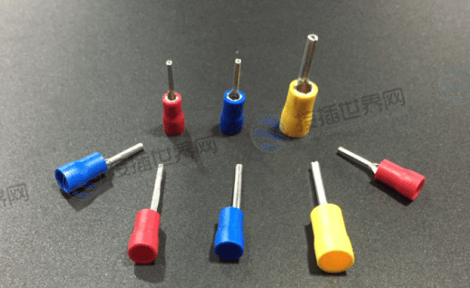

4. 针形冷压端子

型号示例：

二、选型原则与关键参数

1. 线径匹配

根据导线截面积选择端子型号，如0.5mm²线材选CT-0.5或LVB1.25系列，6mm²以上选ET35-25RD等大电流型号。

2. 电流与电压等级

低电流场景(≤10A)：推荐预绝缘端子(如PTV系列)，耐压300V AC。

高电流场景(≥24A)：选用紫铜材质+尼龙绝缘(如HRB205、AI系列)，耐压600V AC。

3. 环境适应性

高温环境：PA66材质端子(耐温105℃)，如凯士士ET系列。

腐蚀环境：镀锡或镀金端子(防氧化)，如菲尼克斯AI-TWIN系列。

三、品牌推荐与典型应用

1. 工业控制

推荐型号：菲尼克斯AI 35-16 RD(35mm²，168A)，适配电机控制柜。

场景需求：抗振动、耐高温，需通过UL94 V-0阻燃认证。

2. 消费电子

推荐型号：日成公LVB1.25系列(0.5-1.5mm²，10A)，用于家电主板。

成本优化：PVC绝缘端子(单价低至0.5元/件)。

3. 电力系统

推荐型号：德力西RV3.5-5(24A，3.5-5mm²)，支持大电流传输。

四、常见问题与解决方案

1. 接触不良

原因：压接力不足或线径不匹配。

解决：使用校准压线钳(如JST PA-09)，按线径选择端子。

2. 绝缘层破损

预防：选用预绝缘端子(如YDT管型系列)，避免裸端子直接暴露。

3. 端子氧化

措施：镀锡或镀金处理(如凯士士ET系列)，定期涂抹抗氧化脂。

冷压端子的选型需综合线径、电流、环境等多重因素，通过接插世界网可快速获取菲尼克斯、凯士士等品牌的全型号参数与实时库存，作为连接器行业领先B2B平台，接插世界网以精准搜索与全球资源整合，助力用户高效完成工业连接方案设计。
