PH2.0端子接线全指南：步骤详解与常见问题解析
PH2.0端子因其紧凑设计和高性价比，广泛用于消费电子与工业控制领域，然而接线不当可能导致接触不良或短路风险。本文基于JST行业标准及泰科、莫仕等品牌技术手册，系统解析PH2.0端子的接线流程、工具选型及故障排查方法，确保用户操作合规高效。
一、工具与材料准备
1. 必备工具清单

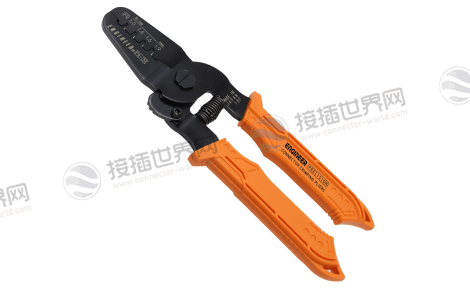

压线钳：适配PH2.0端子的棘轮式压线钳(如JST PA-09)，压力范围20-40N，误差±0.05mm。

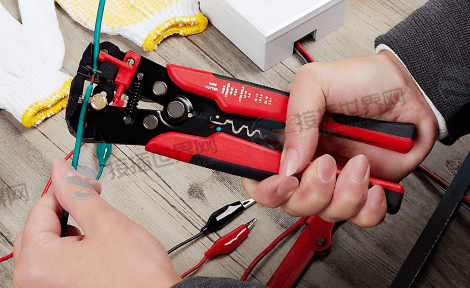

剥线钳：精密剥线器(如日本JWS-310M)，剥线长度3-4mm，避免损伤导体。

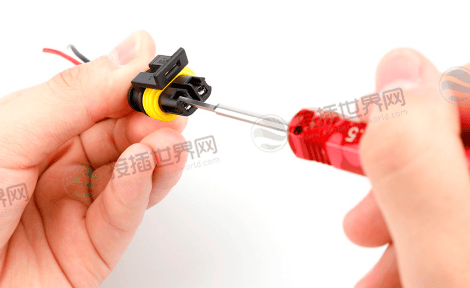

退针器：PH2.0专用退针工具(如JST PA-21)，用于修正错误接线。
2. 材料要求
线材规格：AWG28-AWG24(0.08mm²-0.2mm²)，推荐硅胶线(耐温150℃)或PVC线(低成本场景)。
端子与外壳：PH2.0端子(镀锡磷青铜)，配套塑胶外壳(如JST PHR-2)。
二、接线步骤详解
1. 剥线与线材处理
剥线长度：精确剥除3-4mm绝缘层，确保导体无断丝或氧化(高频场景建议镀锡处理)。
导体整理：绞合线需轻微捻紧，实心线垂直切割避免毛刺。
2. 端子压接操作
放置端子：将PH2.0端子放入压线钳对应槽位，确认方向(端子开口朝上)。
导体插入：将裸线插入端子尾部，确保导体完全包裹(末端无铜丝外露)。
压接流程：
步骤1. 下压手柄至第一档，压紧导体部分(压力约30N)。
步骤2. 继续下压至第二档，压接绝缘层固定段(压力约40N)。
步骤3. 检查压接点无变形或开裂。
3. 端子组装与锁定
插入外壳：按编号顺序(通常从左至右为1,2,3…)将端子插入塑胶外壳，听到“咔嗒”声确认卡扣锁定。
防误插验证：检查外壳键槽与插座匹配(A序键槽右偏0.5mm，B序左偏)。
三、测试与验证方法
1. 通断测试

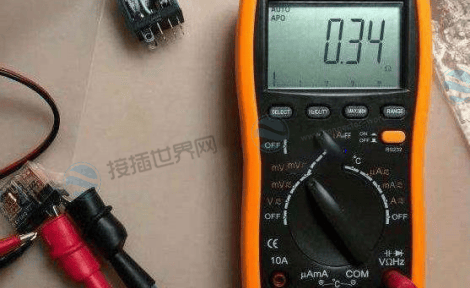

工具：万用表(蜂鸣档)。
步骤：表笔接触端子两端，电阻≤25mΩ为合格。
2. 信号完整性测试

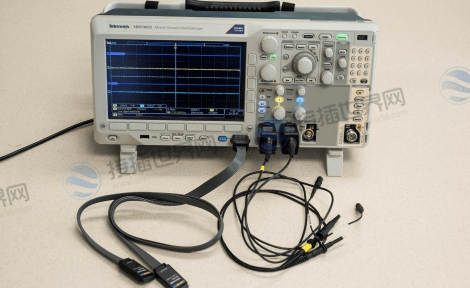

工具：示波器。
验证项：
通信协议(如I²C时钟频率稳定性)。
电源纹波(如5V DC输出波动≤±5%)。
3. 机械强度测试
插拔力：单针插拔力3N-20N(JST标准)，超限需检查端子或外壳公差。
四、常见问题与解决方案
1. 接触不良
现象：信号断续或电阻偏高(>50mΩ)。
原因：压接力不足或导体氧化。
解决：重新压接并涂抹导电脂(如道康宁DC-4)。
2. 端子脱落
现象：插拔时端子从外壳滑出。
原因：卡扣未锁定或外壳老化。
解决：更换外壳(推荐泰科AMP系列，插拔寿命>50次)。
3. 误插风险
现象：A序端子误插B序插座导致针脚弯曲。
预防：使用色标标记(红色-A序，蓝色-B序)并培训操作人员。
五、应用场景与选型建议
1. 消费电子
场景：TWS耳机充电触点、智能手表主板。
选型：AWG28硅胶线+镀金端子(防氧化)，单价低至0.5元/件。
2. 工业控制
场景：PLC信号接口、传感器连接。
选型：AWG24铁氟龙线(耐温200℃)，端子镀锡加厚(泰科AMP系列)。
