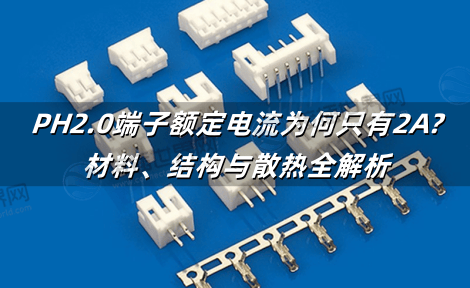

PH2.0端子额定电流为何只有2A?材料、结构与散热全解析
PH2.0端子作为消费电子与工业控制中的常见连接器，其额定电流通常标注为2A，但用户常困惑于这一数值的设定逻辑，本文基于JST行业标准及泰科、莫仕等品牌实测数据，从设计原理、材料特性及安全冗余切入，系统解析PH2.0端子的电流限制机制，帮助用户理解并合理应用。
一、材料与结构设计的物理限制
1. 接触件尺寸与导电性
触点面积：PH2.0端子接触件尺寸为0.6mm×0.8mm，有效导电截面积仅0.48mm²，远小于XH2.54端子(1.0mm×0.8mm)。
材质选择：磷青铜(C5191)镀锡的导电率为20% IACS，若电流超2A，焦耳热(Q=I²Rt)将导致温升超30℃(JST测试数据)。
2. 线材适配限制
推荐线径：AWG28(0.08mm²)至AWG24(0.2mm²)，载流能力仅0.5A-2A(UL标准)。
过载风险：使用AWG22(0.3mm²)线材虽可承载3A，但端子触点因截面积不足成瓶颈。
二、散热能力与环境适应性
1. 自然散热限制
体积紧凑：PH2.0端子塑胶外壳尺寸小(约4.5mm×3.5mm)，散热表面积有限，无法快速导出热量。
温升曲线：在2A持续电流下，触点温升达25℃(环境25℃);若电流提至3A，温升超50℃，导致绝缘层软化(PA66耐温仅105℃)。
2. 高温场景降额
| 环境温度(℃) | 25 | 50 | 70 | 85 |
|---|---|---|---|---|
| 允许电流(A) | 2.0 | 1.6 | 1.2 | 0.8 |
三、安全标准与设计冗余
1. 行业规范要求
IEC 60512标准：要求连接器在额定电流下温升≤30℃，PH2.0端子实测2A时温升28℃，余量仅2℃。
UL认证：强制要求20%安全冗余，2A额定值实际对应2.4A瞬时耐受能力。
2. 接触电阻影响
电阻值：PH2.0端子接触电阻≤25mΩ，2A电流下功耗为0.1W;若电流提至3A，功耗升至0.225W，温升风险倍增。
四、实际应用中的过载风险与解决方案
1. 典型故障案例
触点熔焊：3A持续电流导致镀锡层熔化，触点粘连(常见于劣质端子)。
绝缘碳化：线材过热引发短路，如智能家居设备电源接口烧毁。
2. 选型与设计优化建议
升级端子型号：
高电流场景选用XH2.54端子(额定3A)或莫仕MX150系列(额定5A)。

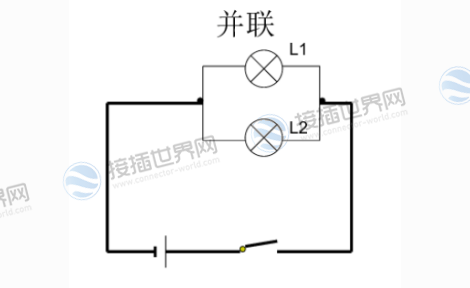

并联分流：
双PH2.0端子并联，各承载1A，降低单点温升(需同步匹配线径)。

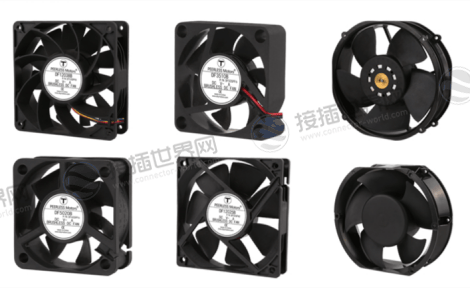

强制散热：
加装散热片或风扇，电流承载能力可提升15%-20%。
PH2.0端子的2A额定电流是材料、散热及安全标准综合制约的结果，超载使用将引发严重故障，通过接插世界网，用户可快速获取JST、泰科等品牌的高电流端子参数与实时库存，并享受一站式采购服务，作为连接器行业领先B2B平台，接插世界网以精准搜索与全球资源整合，助力用户实现安全高效的设备连接方案。
