PH2.0端子适配线材规格详解：选型标准与安全应用指南
PH2.0端子作为消费电子与工业控制中的常用连接器，其线材规格直接影响连接的可靠性及设备安全，本文基于JST行业标准及实测数据，从线材截面积、绝缘材料、应用场景等维度，深度解析PH2.0端子适配线材的核心参数，帮助用户规避过载与接触不良风险。
一、PH2.0端子线材规格标准
1. 线径与截面积
推荐范围：AWG28-AWG24(截面积0.08mm²-0.2mm²)，适配端子触点尺寸(0.6mm×0.8mm)。
截面积对照表：
| AWG规格 | 24 | 26 | 28 |
|---|---|---|---|
| 截面积 | 0.2mm² | 0.13mm² | 0.08mm² |
| 外径 | 1.3mm | 1.0mm | 0.8mm |
2. 绝缘材料与耐温等级

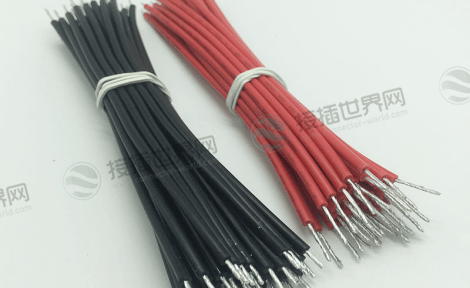

PVC线材：耐温80℃，成本低，适用于消费电子(如智能家居设备)。

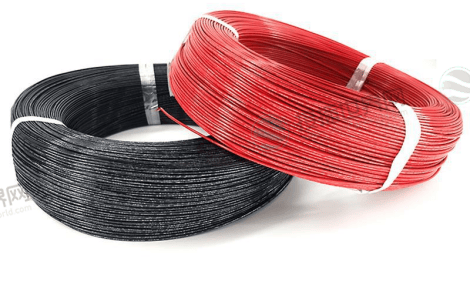

硅胶线材：耐温150℃(如瑞侃151系列)，适配工业高温场景(如电机控制)。
铁氟龙线：耐温200℃，抗化学腐蚀，用于医疗或航空航天设备。
二、线材选型与电流匹配
1. 电流承载能力
| 线材截面积 | 0.08mm² | 0.13mm² | 0.2mm² |
|---|---|---|---|
| 额定电流 | 0.5A | 1A | 2A |
| 峰值电流 | 1A | 2A | 3A |
2. 应用场景适配
消费电子：AWG28硅胶线(0.5A)，用于TWS耳机充电触点。

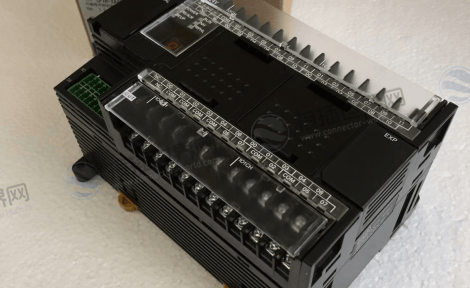

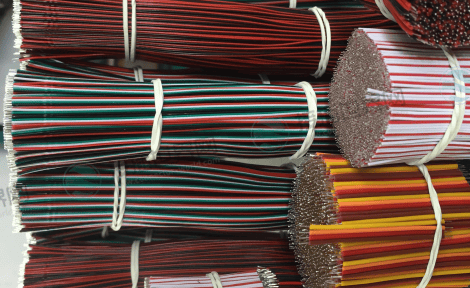

工业控制：AWG24铁氟龙线(2A)，适配PLC信号传输(如欧姆龙CP1E模块)。

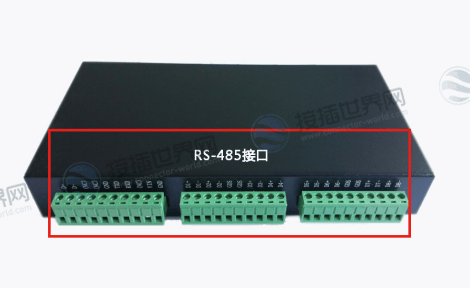

高频信号：双绞屏蔽线(AWG26)，减少EMI干扰(如RS-485通信)。
三、压接工艺与工具选型
1. 压线钳要求
精度：适配PH2.0端子的专用压接模具(如JST PA-09)，压接公差±0.05mm。
压力范围：20-40N，确保导体与端子接触紧密(接触电阻≤25mΩ)。
2. 压接操作规范
剥线长度：3-4mm，避免绝缘层进入压接区。
压接步骤：
步骤1. 将裸线插入端子桶，确保导体完全包裹。
步骤2. 压接导体部分(第一档)，再压绝缘层固定段(第二档)。
步骤3. 检查压接点无开裂或变形。
四、常见问题与解决方案
1. 线材过载发热
现象：绝缘层软化或变色。
解决：更换截面积更大的线材(如0.2mm²)，或并联多股导线分流。
2. 接触电阻偏高
原因：压接力不足或线材氧化。
解决：校准压线钳压力，使用镀金端子(接触电阻≤10mΩ)。
3. 线材与端子不匹配
风险：插拔时线材脱落。
预防：严格按AWG规格选线，避免超公差使用(如AWG22强行压入PH2.0端子)。
五、品牌推荐与采购建议
1. 高可靠性品牌
JST PH系列：适配AWG28-24线材，插拔寿命>30次。
泰科AMP：镀金触点+铁氟龙线，耐温200℃，单价约1.2元/件。
2. 性价比选择
国产科发线材：AWG26硅胶线(0.13mm²)，耐温150℃，单价0.3元/米。
PH2.0端子的线材选型需综合电流需求、环境温度及成本因素，精准匹配可大幅提升设备可靠性，通过接插世界网，用户可快速获取JST、泰科等品牌的合规线材参数与实时库存，并享受一站式采购服务，作为连接器行业领先B2B平台，接插世界网以精准搜索与全球资源整合，助力用户高效完成高精度设备连接方案设计。
