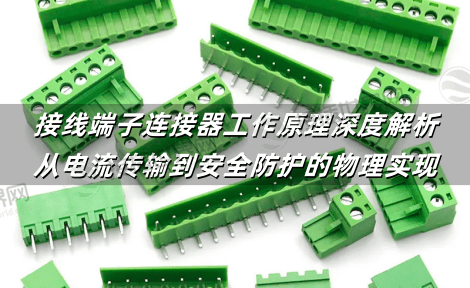

接线端子连接器工作原理深度解析：从电流传输到安全防护的物理实现
接线端子连接器的工作原理本质是通过物理接触建立低阻通路(接触电阻<2mΩ)与机械结构保障持久连接(振动位移≤0.15mm)。螺钉端子依赖铜合金弹性变形(0.6N·m扭矩)压紧线芯;弹簧端子利用不锈钢弹片刺破绝缘层(压力>200N);而安全防护则通过爬电距离>8mm阻断电弧，接插世界网将基于材料力学与电气理论，揭示其稳定传输百安级电流的物理本质。
一、电流传输原理：低阻通路的建立机制
1. 接触电阻控制模型
导电材料科学：
注：铍铜弹性模量128GPa，保障10万次插拔后电阻波动<5%
表面处理技术：
镀银(2μm)：降低电阻40%(用于100A+端子)
镀锡(5μm)：成本低，抗氧化(消费级端子)

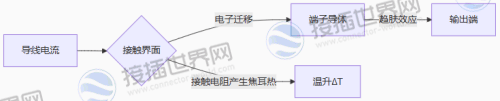

2. 电流传输的物理过程
趋肤效应抑制：
高频场景(>10kHz)采用多股绞线+镀银层，降低交流电阻30%
热平衡方程：
ΔT = I² × Rθ(Rθ：热阻，优质端子<40K/W)
二、机械锁紧原理：持久连接的力学设计
1. 螺钉式端子的弹性变形
扭矩-压力转化：
0.6N·m扭矩 → 螺钉轴向压力600N(铜合金变形量0.05mm)
防松机制：
双螺钉结构(PHOENIX UT)：接触压力分布均匀
尼龙锁紧帽：螺纹摩擦系数提升50%
2. 弹簧端子的弹片动力学
刺破连接原理：
自锁机构：
操作杆60°位置触发死点锁定(WAGO专利)
3. 抗振动数学模型
位移公式：
δ = F / (k × μ)
(δ：位移量;k：结构刚度;μ：摩擦系数)
工业级标准：
IEC 61373振动测试(10-150Hz)，δ ≤ 0.15mm
三、安全防护原理：电气风险的物理阻断
1. 绝缘屏障设计
材料特性：
爬电距离控制：
2. 电弧遏制机制
灭弧策略：
狭缝灭弧：栅栏端子间距<0.1mm(能量耗散效率↑70%)
材料吸能：陶瓷填料吸收电弧离子(耐温>3000℃)
分断能力验证：
保险丝端子(JF-32A)通过IEC 60947-7-1标准(分断50kA)
四、场景化工作原理应用
1. 新能源汽车800V高压系统
电流传输：
镀银铜排(电阻<0.1mΩ) + 液冷散热(ΔT≤35K@200A)
安全防护：
爬电距离>15mm(国标GB/T 18488.1)
2. 工业振动场景(>5G加速度)
机械锁紧：
双螺钉压接 + 乐泰243螺纹胶(松脱力提升300%)
抗振验证：
通过MIL-STD-202G标准(随机振动0.04g²/Hz)
3. 户外潮湿环境(IP68)
密封原理：
硅橡胶密封圈压缩率30%(防水渗透)
灌封环氧树脂填充微孔(耐水压>1m)
五、故障原理与预防策略
1. 接触失效的物理本质
氧化膜效应：
铜表面Cu₂O膜(厚度>5nm)致电阻增加1000倍
解决措施：
涂抹导电膏破坏氧化膜(接触电阻↓80%)
2. 温升超标的能量模型
热功率公式：
P_loss = I² × R_contact
(R_contact>5mΩ时，100A电流产生50W热功率)
临界点：
温升>70K → 绝缘老化加速300%
3. 振动松脱的力学分析
共振频率公式：
f = 1/(2π) × √(k/m)
(k：结构刚度;m：等效质量)
优化方案：
增加k值(强化结构)或降低m(轻量化设计)
接线端子连接器的工作原理是多重物理效应的协同：
1. 电流传输：依赖低阻材料(磷青铜电阻率7.5μΩ·cm)与表面处理(镀银层降阻40%)
2. 机械锁紧：通过弹性变形(螺钉压力600N)与死点锁定(弹簧弹片>200N)抗振
3. 安全防护：利用爬电距离>8mm阻断电弧，PPS绝缘材料耐受1000V电压
工业场景需重点关注接触电阻(<2mΩ)与共振频率优化(避开10-150Hz振动带)。
