什么叫冷压端子：结构原理、应用场景与选型指南

冷压端子是电气连接中用于导线与设备可靠固定的核心组件，通过机械压接实现高效导电与长期稳定性，根据UL 486E、IEC 60352等国际标准，其性能直接影响电路的安全性，尤其在汽车线束、工业控制柜等场景中至关重要，本文将从定义、结构、应用及选型维度深度解析冷压端子的核心知识，为采购决策与工程设计提供科学依据。

一、冷压端子的定义与核心结构

1. 基本定义

冷压端子是一种通过机械压接工艺(非焊接)将导线与金属端子连接的电气元件，其核心功能是确保电流稳定传输并抵抗外力拉扯。根据GB/T 5095标准，冷压端子需满足导电率≥80% IACS(国际退火铜标准)及拉拔力≥50N(0.5mm²导线)等硬性指标。

2. 典型结构组成

导体筒：铜或铜合金材质(如H62黄铜)，用于包裹导线并压接固定，内壁多设计锯齿纹以增强摩擦力。

绝缘护套：PVC、尼龙等材料，耐温范围-40℃~105℃，部分车规级产品需满足UL 94 V0阻燃等级。

插接端：插针或插孔设计，适配标准连接器(如JST、TE Connectivity系列)。

二、冷压端子的工作原理与优势

1. 压接工艺原理

通过专用压接钳施加压力(通常20-50N·m)，使导体筒产生塑性变形，与导线金属层形成气密性接触，从而降低接触电阻(一般≤0.5mΩ)。相较于焊接，冷压工艺无需高温，避免氧化且效率提升3-5倍。

2. 核心性能优势

抗振动：六边形压接结构可承受15G振动测试(参考大众TL 82466标准)。

耐腐蚀：镀锡/镀银处理可耐受48小时盐雾测试(ISO 9227标准)。

快速安装：单次压接耗时≤3秒，适用于自动化生产线。

三、冷压端子的典型应用场景

1. 汽车电子

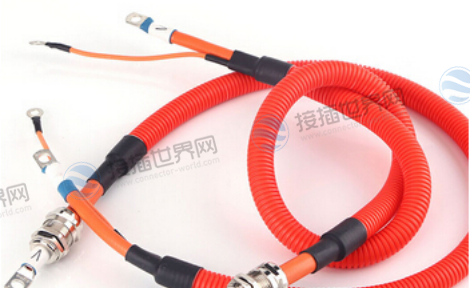

线束连接：用于ECU、传感器等模块，需满足车规级温度(-40℃~125℃)及防水要求(IP67以上)。

典型案例：泰科MCP 1.5系列冷压端子适配大众MQB平台线束，拉拔力≥200N。

2. 工业设备

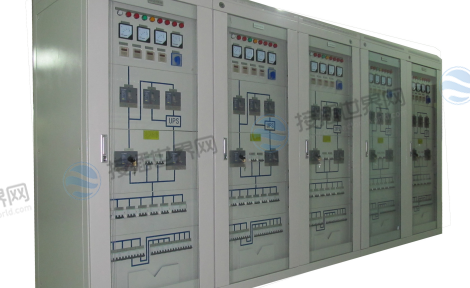

配电柜：大电流场景(如10A~100A)需选用铜镀银端子(导电率≥95%)，压接高度公差±0.1mm。

案例参考：住友电工的S-ET系列冷压端子通过UL 1977认证，适配6-70mm²导线。

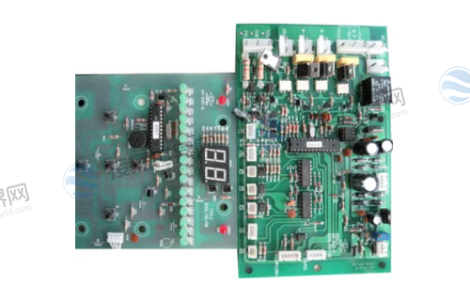

3. 消费电子

家电控制板、LED照明等场景多采用微型冷压端子(如JST XH系列)，线径适配0.3-2.5mm²。

四、选型与采购的核心考量

1. 关键参数匹配

线径范围：误差需控制在±5%以内(如标称2.5mm²端子适配2.4-2.6mm²导线)。

电流承载：根据IEC 60512标准，2.5mm²端子载流量需≥25A(常温环境)。

认证要求：优先选择通过UL、VDE或RoHS认证的产品。

2. 品牌与供应链建议

高端场景：推荐泰科、莫仕、矢崎等品牌，压接工具配套率更高(如TE AMP压接钳)。

成本敏感场景：国产优质品牌如中航光电、永贵电器，性价比突出且支持定制化。

冷压端子作为电气连接的“隐形守护者”，其选型与质量直接关系设备安全性与寿，接插世界网汇聚泰科、住友、莫仕等全球知名品牌的冷压端子现货，提供UL认证产品及完整规格参数，支持线径、电流、耐温等多维度智能筛选，平台独有的“极速寻料”功能可1分钟内匹配符合IEC/UL标准的端子型号，助您实现高效采购与零风险交付。立即访问接插世界网，获取专业级连接器解决方案!
