ATX电源连接器功能作用和引脚配置

ATX代表高级技术扩展电源。ATX电源产生的三个主要电压输出是+3.3V、+5 V和 +12V，该电源还可以产生低功率12V和+5V SB（待机）电源。由于它是在ISA总线上提供的，因此最初需要5V输出，但是当 ISA总线从当前的PC中删除时，它从后来的通用ATX电源模型中被淘汰了。

ATX电源上有许多外围电源连接器。现代台式计算机系统有两个主板连接器，分别是：

• 一个主要的24针电源连接器 ，它是原始20针版本的扩展版本。
• 一个4针辅助连接器，为CPU提供额外的电源。

接线功能

ATX电源连接器中有 4 根电线，它们执行一些独特的功能，这些分别是：

• PS开启（电源开启）：从主板到电源的信号称为PS ON#或“Power On”。当线路连接到GND（由主板）时，电源将打开。在电源内部，它被内部上拉至+5V。只需将PS ON#线（绿线）连接到接地线（黑色）即可检查独立ATX电源。
• PWR OK或者Power Good：当电源输出稳定并准备好使用时，电源将输出PWR OK（也称为“电源良好”） 。在PS ON#信号被拉低后不久（100-500 毫秒），它保持低电平。
• +3.3V：主板或其电源连接器上的+3.3V应连接到+3.3V sense。电源接线中的电压降可以通过此连接进行远程检测。
• +5V待机：即使在其余电源线断电时，+5V SB（也称为“+5V 待机”）也能提供电力。控制Power On信号的电路可以由此供电。

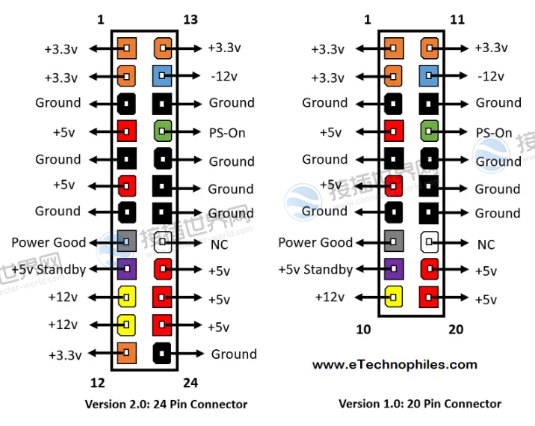

ATX 24针12V电源连接器引脚排列

ATX电源连接器主要有两个版本：24针和20针连接器。为了提供PCI Express插槽所需的额外电源，ATX12V 2.0添加了24针主电源连接器。

注意：与20针连接器相比，24针电源连接器包含4个额外的针脚。它们是接地、+3.3V、+5V和+12V。

下表给出了24针ATX连接器的每个针脚的功能描述：

总结

ATX电源连接器是一种标准的电源接口，用于连接计算机主板和电源单元。ATX电源连接器通常用于台式电脑，以提供主板和其他电子设备所需的电力和信号传输。

ATX电源连接器通常包括20或24个针脚，用于传输电源和地线，以及其他信号，例如电源开/关，风扇转速和温度传感器。其中，主要的电源针脚包括+3.3V、+5V、+12V、-12V和+5VSB（待机）等。

ATX电源连接器的设计使得它们易于安装和更换，并且它们通常具有过流、过压和过温保护等安全特性，以确保电源单元的正常运行和保护连接的设备。
