简述圆环端子结构类型和规格尺寸

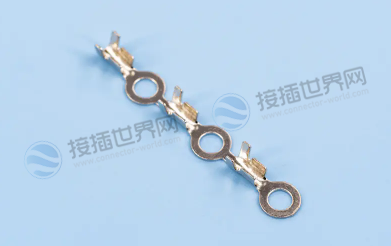

圆环端子主要由三部分组成：圆环、导线插槽和固定孔。

1. 圆环：是圆环端子的主体部分，通常是圆形的金属环，通过焊接或压接固定在电线的末端。

2. 导线插槽：是圆环端子的一端，通常是一个开口，用于插入电线。导线插槽通常是U形的，可容纳电线，使其能够紧密地固定在端子上，以确保电线和端子之间的良好接触。

3. 固定孔：是圆环端子的另一端，通常是一个小孔，用于将端子固定在设备或连接器上。固定孔可以通过螺丝或其他固定装置来固定端子，以确保电线和设备之间的牢固连接。

圆环端子的大小和形状可以根据不同的应用需求进行调整，以确保最佳的连接性和可靠性。通常，圆环端子可以根据电线的大小和所需电流负载的大小来选择。

圆环端子规格尺寸

圆环端子的规格尺寸通常有以下几个方面需要考虑：

1. 圆环端子的材料：通常使用金属材料制成，常见的材料有铜、黄铜、钢等。不同材料的圆环端子适用于不同的应用场合，需要根据实际情况进行选择。

2. 圆环的直径：圆环的直径是选择圆环端子的重要因素之一，通常会根据电线的直径和所需电流来选择合适的圆环直径。常见的圆环直径规格有4mm、5mm、6mm、8mm、10mm、12mm、16mm、20mm等。

3. 导线插槽的宽度：导线插槽的宽度应该与电线的直径相适应，以确保电线插入后能够牢固地固定在圆环端子上。一般情况下，导线插槽的宽度与圆环的直径成正比，可以根据实际需要进行选择。常见的有2.8mm、3.2mm、4.0mm、5.0mm、6.0mm、8.0mm等。

4. 固定孔的直径：固定孔的直径通常要与固定螺丝的直径相匹配，以确保端子能够牢固地固定在设备或连接器上。常见的固定孔直径规格有M3、M4、M5、M6等。

5. 最大电流负载：圆环端子的最大电流负载是选择圆环端子的另一个重要因素。通常，圆环端子的最大电流负载可以根据材料、圆环直径、导线插槽宽度等因素进行计算和评估，需要根据实际需要进行选择。

圆环端子类型

圆环端子是一种常见的电线连接器件，根据不同的应用场合和要求，可以分为以下几种类型：

1. 普通圆环端子：普通圆环端子通常是由铜、黄铜等金属材料制成，圆环上有一个开口，电线可以通过这个开口插入圆环，然后通过螺丝等固定装置将圆环端子固定在设备或连接器上。

2. 焊接圆环端子：焊接圆环端子通常是由不锈钢、铜等材料制成，圆环没有开口，需要使用焊接工具将电线焊接到圆环上。该类型的圆环端子具有较高的可靠性和电气性能。

3. 绝缘圆环端子：绝缘圆环端子在圆环上覆盖有一层绝缘材料，可在连接过程中起到绝缘作用，避免因电线接触不良或接触到其他金属件导致的电气故障。绝缘圆环端子适用于需要特殊安全性要求的场合。

4. 封闭式圆环端子：封闭式圆环端子在连接时需要将电线插入圆环内部，并在连接后通过压力或其他方式将圆环封闭，以避免电线因震动或其他因素松动脱落。该类型的圆环端子通常具有较高的可靠性和抗震性能，适用于振动较大的场合。

此外，圆环端子可以根据不同型号换分，可以分为多个系列，例如110、205、4.2、6.4系列等。

圆环端子优缺点

圆环端是一种常用的连接方式，在行业内应用非常的广泛。

主要优点：

1. 能够承受较大的轴向和径向载荷；
2. 连接可拆卸，方便维护和更换；
3. 连接简单，易于操作。
4. 切换频率高、无机械触点抖动。

主要缺点：

1. 容易产生应力集中现象，影响连接的强度和寿命；
2. 圆环端本身的成本较高；
3. 需要使用工具进行安装，不便于快速装卸。

简单来看，圆环端子是实现电气连接的一种配件产品，其主要功用是导电，实现电气连接的一种配件产品，工业上划分为连接器的范畴。
