N型连接器结构特点_功能作用_标准尺寸

N型连接器是一种常见的射频连接器，它是以它所采用的内螺纹连接方式命名的。N型连接器采用一种内螺纹设计，可用于在射频和微波设备和系统中传输信号。它是一种通用性高、频率范围广、使用方便、可靠性高的连接器。

N型连接器通常有50欧姆和75欧姆两种规格，其频段范围可从0GHz至11GHz，有些型号甚至能够达到18GHz，因此N型连接器被广泛应用于雷达、天线、卫星通讯、微波测量等领域。N型接头外形呈抛物形，插头和插座都具有密封性能，能够承受高功率、高电压和高频率的应用环境。

N型连接器的优点包括机械强度大、防水防尘性能好、抗老化性能强、性能稳定、易于安装和拆卸、接触和信号传输性能优良等。此外，N型连接器的缺点是体积较大，不能满足高密度集成的要求，同时价格也比其它类型的连接器略贵。

N型连接器的作用

N型连接器是一种常用的射频连接器，主要用于电缆和设备之间的连接，具有以下作用：

1. 信号传输：将电缆和设备连接起来，可以传输射频信号，包括高频、中频和低频等不同范围的信号。

2. 屏蔽保护：具有良好的屏蔽性能，可以防止外部电磁干扰对信号的干扰，保证信号质量。

3. 方便插拔：采用插入式连接方式，插拔方便，可重复使用。

4. 可靠性：N内部结构和材料经过设计和制造，具有良好的耐久性和可靠性，能够长期稳定地工作，而且可进行维护。

所以，N型连接器是一种基础的RF连接器，具有信号传输、屏蔽保护、方便插拔、可靠性等特点，广泛应用于射频设备、通讯设备、天线、雷达等领域。

N型连接器标准尺寸

N型连接器的标准尺寸是根据国际电工委员会（IEC）和美国电气和电子工程师协会（IEEE）标准制定的。以下是部分N型连接器的标准尺寸：

1. N型50欧姆插头（male）：直径约11.68mm，长度约35.05mm。

2. N型50欧姆插座（female）：直径约11.68mm，长度约27.4mm。

3. N型75欧姆插头（male）：直径约13.36mm，长度约38.1mm。

4. N型75欧姆插座（female）：直径约13.36mm，长度约27.4mm。

需要注意的是，不同厂家生产的N型连接器可能会略有差异，但这些差异不会影响连接器的互换性和可靠性。同时，在使用N型连接器时，也需要选择相应的尺寸和规格，以确保连接器与其他设备的匹配性和性能。

N型连接器标准扭力

使用N型连接器时，正确的扭力扭矩是非常重要的，过高或过低的扭矩会对连接器和设备产生损害。以下是常见的N型连接器标准扭力：

1. N型50欧姆插头（male）：10~15N·m。

2. N型50欧姆插座（female）：2.2~2.8N·m。

3. N型75欧姆插头（male）： 12~17N·m。

4. N型75欧姆插座（female）：2.2~2.8N·m。

N型连接器公头母头

N型连接器是一种常用的射频连接器，具有良好的屏蔽性能和高频宽带，分为N型公头母头两种。

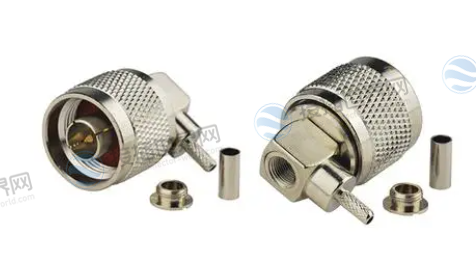

• N型公头（Plug）是指连接器外加头带针脚的一端，一般用于电缆或其他射频设备的输出端。它有一个内接头，用来固定中心针，同时有一环形螺纹，与母头对应连接。

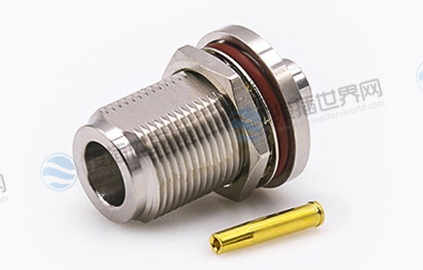

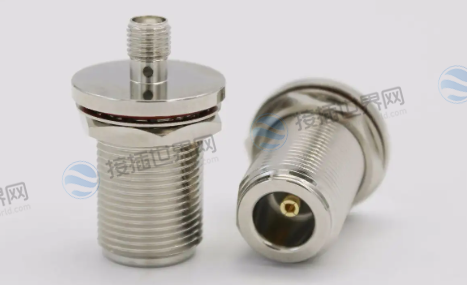

• N型母头（Jack）是指连接器带孔的一端，一般用于接收信号的设备输入端。它有一个内部针孔，用来接收中心针头，并具有一个环形螺纹用于固定公头。

公头和母头是由电缆连接剂和卡扣两部分组成，并能够进行轻松快速的插拔。在选择N型连接器时，需要根据具体的应用场景和设备要求进行选择，以获得最佳的性能和可靠性。

N型连接器烧毁的原因分析

N型连接器烧毁的原因可能有以下几种：

1. 过电流：当电路中传输的电流超过了N型连接器的承载能力时，连接器可能会烧毁。

2. 过电压：当电路中传输的电压超过了N型连接器的承载能力时，连接器可能会烧毁。

3. 信号反射：当N型连接器负载端（即不与电源相连的一端）发生反射时，会形成电压和电流的叠加，可能导致连接器烧毁。

4. 温度过高：在高功率传输时，N型连接器可能会因温度过高而损坏。

如果N型连接器烧毁，可能导致信号传输中断，影响通信质量和设备运行。此时需要更换新的连接器，并检查和解决导致连接器烧毁的原因，以避免再次发生。
