什么是DVI连接器？DVI连接器的类型和接线方法
DVI连接器（Digital Visual Interface connector）是一种数字视频接口，用于连接计算机显示器和其他数字显示设备，它可以传输高分辨率的数字图像信号，并且支持不同的视频格式和分辨率。
DVI连接器有几种不同的版本类型，具体包括DVI-A（模拟信号）、DVI-D（数字信号）和DVI-I（同时支持模拟和数字信号），它们的区别在于它们所传输的信号类型。

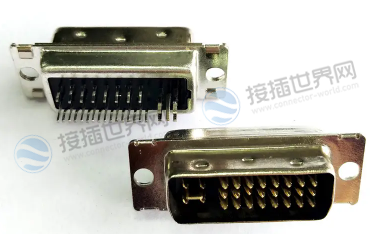

DVI连接器有一个中央区域，周围有一些针脚或插座（一般是24针脚），这些针脚或插座被用来传输数字信号。其中DVI-A连接器允许模拟信号传输，而DVI-D连接器只能传输数字信号，而DVI-I连接器则可以同时传输数字和模拟信号。DVI连接器也分为单链和双链版本，双链版本具有更高的带宽和分辨率支持。
主要特点
DVI连接器具有多种功能特点，概括起来包括：
-
高清晰度：支持高分辨率的数字视频传输，可提供更清晰的图像。
-
数字信号：可以传输数字信号，避免了模拟信号传输时可能出现的失真和干扰。
-
长距离传输：可以在长距离内传输高质量的视频信号，最远可达30米。
-
多种类型：有三种类型（DVI-A，DVI-D和DVI-I），可以满足不同显示设备的需求。
-
兼容性好：可以与HDMI和VGA接口进行转换，使其具有更广泛的应用。
接线方法
DVI连接器的接线方法如下：
-
确定DVI连接器类型：DVI连接器有三种类型（DVI-A，DVI-D和DVI-I），需要确定使用哪种类型的连接器。
-
连接显示器：将DVI连接器的一个端口插入显示器的DVI接口中，确保连接器与接口对齐并牢固连接。
-
连接电脑：将DVI连接器的另一个端口插入电脑的DVI接口中，同样需要确保连接器与接口对齐并牢固连接。
-
打开设备：在完成连接后，打开电脑和显示器，它们应该会自动检测到连接并开始工作。如果没有自动检测到，请手动调整显示器设置以正确显示图像。
注意事项：
-
在连接前确保设备已经关闭并断开电源。
-
不要用力扭曲连接器，否则可能导致连接器损坏。
-
如果你连接的是DVI-I连接器，请注意仅数字信号可以传输到DVI-D部分，而模拟信号仅可传输到DVI-A部分。
DVI连接器的原理是使用数字信号传输技术传输视频数据。它使用TMDS（Transition Minimized Differential Signaling，最小化差分编码）技术将数字视频信号转换成串行传输的形式，并通过三个通道（红、绿、蓝）进行传输。每个通道由一个时钟信号和两个差分信号组成，这些信号被传输到接收端并重新组合成完整的数字视频信号。
此外，DVI连接器还支持HDCP（High-bandwidth Digital Content Protection，高带宽数字内容保护）技术，用于保护数字内容不被非法复制和分发。
应用特点

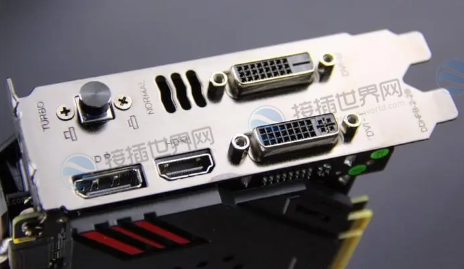

DVI连接器广泛应用于数字显示设备和计算机之间的连接，以传输高清晰度视频信号。例如，DVI连接器可以连接计算机和液晶显示器、投影仪、数字电视等设备，支持分辨率高达1920x1200像素，并提供更清晰、更准确的图像质量。它也可用于连接DVD播放器、游戏机、高清晰度数字录像机等其他数字视频设备。然而，随着HDMI和DisplayPort的兴起，DVI连接器正在逐渐被取代。
DVI连接器优缺点
DVI连接器的优点包括：
-
高清晰度视频传输：DVI连接器支持高分辨率视频传输，能够提供更清晰、更精准的图像质量。
-
数字信号传输：DVI连接器传输数字信号，避免了模拟信号传输中的干扰和失真等问题。
-
独立的音频传输：某些类型的DVI连接器还支持独立的音频传输，为用户提供更好的音视频体验。
DVI连接器的缺点包括：
-
不支持音频传输：一些类型的DVI连接器不支持音频传输，使得用户需要使用额外的音频线路来实现声音输出。
-
不支持多显示器连接：DVI连接器不能通过单个端口连接多个显示器，这可能会限制其在某些应用场景下的灵活性和扩展性。
-
逐渐被淘汰：随着HDMI和DisplayPort的广泛应用，DVI连接器正在逐渐被替代，因此对于新设备，DVI连接器可能不再是最佳选择。

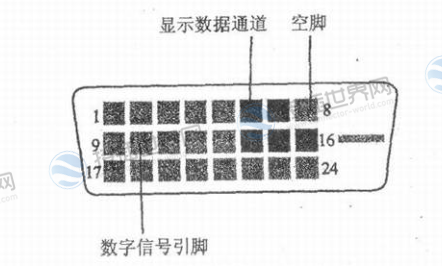

关于DVI连接器信号定义
DVI连接器有多种类型，包括DVI-D（数字信号）、DVI-A（模拟信号）和DVI-I（既支持数字又支持模拟信号）。以下是DVI-D单连接器的信号定义：
- TMDS数据0+（正）
- TMDS数据0-（负）
- TMDS数据1+（正）
- TMDS数据1-（负）
- TMDS数据2+（正）
- TMDS数据2-（负）
- DVI_DDC时钟
- DVI_DDC数据
- 地线
其中，TMDS代表“传输最小差异信号”，是数字信号传输的一种方案。DVI_DDC代表“数字显示控制通道”，用于在计算机和显示器之间交换信息和命令。
