阀门连接器原理_接线图_适用范围

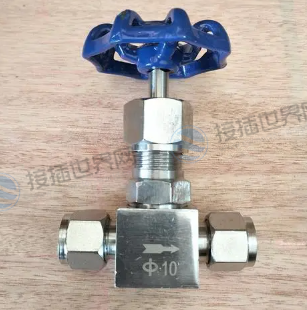

阀门连接器是一种用于连接阀门和管道的装置，它提供了可靠的连接和密封，确保管道系统的正常运行。阀门连接器通常由金属材料制成，如铜、不锈钢或铸铁，以保证其强度和耐腐蚀性。它们具有多种形式和设计，以适应不同类型的阀门和管道连接需求。
阀门连接器的主要功能是将阀门与管道连接起来，并提供密封，以防止流体泄漏。它们通常由两个主要组件组成：阀门连接头和管道连接头。阀门连接头用于连接阀门的进出口，而管道连接头用于连接管道。这些连接头可以通过螺纹、焊接、卡箍或其他连接方式进行固定。
阀门连接器的设计和选用取决于许多因素，包括工作压力、介质类型、温度范围和管道尺寸等。它们必须能够承受系统中的压力和温度，并提供可靠的密封性能，以确保流体不会泄漏或溢出。
结构组成
阀门连接器的结构组成可以根据具体的设计和应用而有所差异，但通常包括以下几个主要组件：
-
阀门连接头（Valve End）：阀门连接头是连接阀门的部分，通常由螺纹、法兰或其他连接方式构成。它包括进口和出口接口，用于将阀门与管道连接起来。
-
管道连接头（Pipe End）：管道连接头是连接管道的部分，它与阀门连接头相对应。管道连接头通常具有与管道外径相匹配的接口，通过焊接、螺纹、卡箍等方式将管道与阀门连接起来。
-
密封部件（Sealing Element）：密封部件位于阀门连接器的接口处，用于提供密封性能，防止流体泄漏。常见的密封部件包括橡胶垫圈、填料、密封环等，它们能够适应不同的工作条件和介质要求。
-
连接固定部件（Connection Fasteners）：连接固定部件用于将阀门连接头和管道连接头紧固在一起，以确保连接的牢固性和密封性。这些部件可以是螺栓、螺母、螺柱等，根据具体设计和要求选择合适的固定件。
-
辅助结构部件（Auxiliary Structures）：除了上述主要组件外，阀门连接器可能还包括一些辅助结构部件，如支撑架、阀杆、手柄或操作装置等。这些部件用于支持和操作阀门连接器，以便实现阀门的开启、关闭或调节。
阀门连接器类型根据连接方式和应用需求的不同，可以分为以下几种常见类型：
-
法兰连接器（Flanged Connectors）：使用法兰作为连接部件，通过螺栓和螺母将阀门与管道连接起来。法兰连接器具有良好的密封性和适应性，适用于高压和大口径的管道系统。
-
螺纹连接器（Threaded Connectors）：使用螺纹作为连接方式，通过螺纹的旋转紧固将阀门与管道连接。螺纹连接器适用于小口径的管道系统，常见的螺纹类型包括内螺纹和外螺纹。
-
焊接连接器（Welded Connectors）：使用焊接技术将阀门与管道连接起来。焊接连接器具有较高的强度和密封性，常用于高压和高温的工况，例如对焊、角焊等。
-
卡箍连接器（Clamp Connectors）：使用卡箍夹紧阀门与管道，通过紧固件将其固定在一起。卡箍连接器常用于低压或无压力的应用场景，例如食品和饮料行业。
-
插销连接器（Lever Coupling Connectors）：使用插销作为连接部件，通过插销的插入和抽离实现快速的阀门连接与断开。插销连接器常用于快速拆卸和重装的应用，例如消防系统。
-
夹紧连接器（Compression Connectors）：使用夹紧装置将阀门与管道连接起来，通过压力将连接部件固定在一起。夹紧连接器适用于高真空或高温条件下的管道系统。
-
快速接头连接器（Quick Coupling Connectors）：使用快速接头装置，通过插入和抽离实现快速的阀门连接与断开。快速接头连接器常用于需要频繁拆卸和更换的应用场景。
以上列举的是一些常见的阀门连接器类型，每种类型都具有其适用的特定应用场景和优势。在选择阀门连接器类型时，需要考虑管道系统的工作条件、压力要求、介质特性以及连接操作的便捷性等因素。
阀门连接器的工作原理主要涉及连接和密封两个方面。
连接原理： 阀门连接器的连接原理是将阀门与管道连接起来，以确保流体的流动或封闭。连接原理可以根据不同的连接方式而有所不同，例如：
-
法兰连接器使用法兰作为连接部件，通过螺栓和螺母将阀门与管道法兰连接起来。螺栓的紧固力使法兰之间形成紧密的连接，以抵抗系统内部的压力和力。
-
螺纹连接器使用螺纹作为连接方式，通过旋转将阀门与管道连接。螺纹的牢固连接确保了阀门和管道之间的紧密连接。
-
焊接连接器通过焊接技术将阀门与管道连接起来。焊接的原理是通过加热材料使其熔化，然后冷却后形成坚固的连接。
-
卡箍连接器使用特殊的卡箍装置将阀门与管道连接在一起。卡箍的原理是通过夹紧力将阀门和管道夹紧在一起，形成紧密的连接。
密封原理： 阀门连接器的密封原理是确保连接部位不会发生泄漏，防止流体或气体的泄漏。密封原理主要包括以下几种方式：
-
压缩密封：使用填料、垫片或O型圈等密封材料，通过压缩使其填充在连接部位，形成密封效果。
-
金属密封：使用金属表面之间的密封接触，通过两个金属表面的接触形成密封。
-
弹性密封：使用弹性材料，如橡胶垫圈或密封环，通过其弹性变形形成密封。
-
焊接密封：在焊接连接中，焊缝本身可以提供密封效果，通过焊接接缝的紧密连接来防止泄漏。
以上是阀门连接器的连接和密封原理的一些常见方式。具体的连接和密封原理取决于连接器的类型、设计和应用要求。选择适当的连接和密封原理对于确保阀门连接的可靠性和安全性至关重要。
接线安装方法

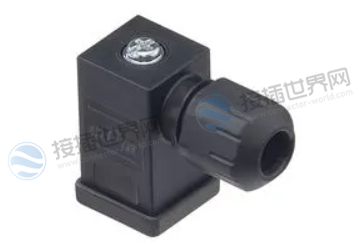

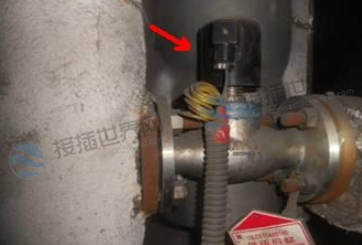

阀门连接器的接线安装主要涉及电动阀门和电磁阀门两种类型。以下是它们的接线安装步骤：
-
确保电源断开：在进行接线之前，确保电源已断开，以避免电击和其他安全风险。
-
了解电动和电磁阀门接线端子：查看阀门的接线端子，通常有标有相应标识的接线端子，如L（线电源）、N（零线）、C（公共端子）、O（打开端子）和C（关闭端子）等。
-
连接电源线：将电源线的相应导线连接到阀门的接线端子上。将L线连接到L端子（线电源），N线连接到N端子（零线）。
-
连接控制线：如果需要外部控制电动和电磁阀门的开启和关闭，可以连接控制线。将控制线连接到C端子（公共端子）和O/C端子（打开/关闭端子）上，根据需要进行连接。
-
检查接线安全性：确保所有接线牢固连接，没有松动或松脱的现象。
-
验证接线正确性：在完成接线后，使用电压计或测试仪器验证接线的正确性。确保电源线和控制线都与正确的接线端子连接。
-
封装接线部分：使用绝缘胶带或其他绝缘材料封装接线部分，确保电线和接线端子的安全绝缘。
适用范围
阀门连接器适用范围广泛，涵盖各种工业领域和应用场景。以下是阀门连接器的一些常见适用范围：
-
工业管道系统：阀门连接器广泛应用于各种工业管道系统，包括石油和天然气行业、化工工程、电力站、制药工厂、水处理设施等。它们用于连接和控制液体、气体和蒸汽的流动。
-
给排水系统：阀门连接器在给水和排水系统中扮演重要角色。它们用于连接和控制城市给水管道、污水处理厂、水泵站等设施的阀门。
-
暖通空调系统：阀门连接器用于暖通空调系统中的管道和设备连接，例如风冷却器、冷却塔、暖气片等。它们用于调节和控制冷却剂、水和空气的流动。
-
石油和天然气输送：阀门连接器在石油和天然气输送系统中起着至关重要的作用。它们用于连接和控制输油管道、天然气管道、油气井等设施中的阀门。
-
化工工程：阀门连接器在化工工程中用于处理和控制各种化学物质的流动。它们用于连接和控制化工厂的阀门，包括反应器、蒸馏塔、反应釜等。
-
食品和饮料行业：阀门连接器在食品和饮料行业中用于连接和控制流体的流动。它们需要符合卫生要求，并提供可靠的密封性能。
-
制药工业：阀门连接器在制药工业中广泛使用，用于连接和控制药品的流动。它们需要符合GMP（Good Manufacturing Practice）标准，并提供高度可靠的密封性和清洁性能。
需要根据具体的应用要求选择适合的阀门连接器类型和材料。这些连接器的设计和材料选择应考虑到工作条件（如温度、压力）、介质特性、防腐蚀要求以及操作方便性等因素。
