直插式接线端子原理_拆接方法_优缺点

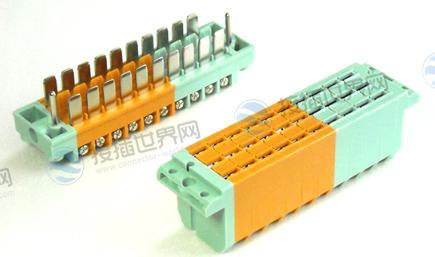

直插式接线端子（或称为直插式连接器）是一种电气连接器，用于在电路板上进行电线或导线的连接。它们通常用于电子设备和电路板上，以提供可靠的电气连接和插拔功能。

直插式接线端子的设计使其能够直接插入预先设计好的插槽或插孔中，这些插槽或插孔通常位于电路板的表面上。它们通常具有金属或合金制成的引脚或插针，这些引脚或插针可插入到相应的插槽中，以与电路板上的电路进行连接。

直插式接线端子的好处之一是它们可以方便地插入和拔出，使得电路板的组装和维修更加容易。此外，直插式接线端子还可以提供可靠的连接，以确保良好的电气接触和信号传输。

直插式接线端子有多种不同的类型和尺寸，以适应不同的应用需求。常见的直插式接线端子类型包括插座式端子、插头式端子、插针式端子等。它们广泛应用于电子设备、计算机、通信设备、汽车电子、家用电器等领域。

功能作用

直插式接线端子主要用于电路连接和信号传输，具有以下作用：

1. 电路连接：提供了电线或导线的连接点，使得电子设备和电路板上的电路可以进行连接。它们允许电线或导线插入到端子中，并与端子上的金属接点或插针建立可靠的电气连接。

2. 插拔功能：具有方便的插拔功能，使得电线或导线可以轻松地插入和拔出。这方便了电路板的组装、维修和更换。

3. 信号传输：通过直插式接线端子，电路中的信号可以通过电线或导线进行传输。它们提供了良好的电气接触，确保信号的可靠传输和连接的稳定性。

4. 可靠性：设计用于提供可靠的电气连接。它们通常采用金属或合金材料制成，具有良好的耐久性和抗腐蚀性，以确保长期稳定的连接。

5. 灵活性：具有不同的类型和尺寸，适用于各种应用需求。它们可以用于连接不同类型的电子设备、电路板、传感器、执行器和其它电子元件。

规范标准

直插式接线端子的规范可以根据不同的行业和应用而有所差异。以下是一些常见的直插式接线端子规范的示例：

1. IEC 60998-1: 这是国际电工委员会（International Electrotechnical Commission，IEC）发布的标准，规定了插头、插座和接线端子的一般要求和试验方法。

2. UL 486A/B: 这是美国标准，由美国安全试验实验室（Underwriters Laboratories，UL）发布。UL 486A涵盖了铜导体直插式接线端子的标准，而UL 486B涵盖了铝导体直插式接线端子的标准。

3. DIN 46277: 这是德国标准，由德国标准化协会（Deutsches Institut für Normung，DIN）发布。该标准规定了直插式接线端子的尺寸、材料要求和试验方法。

4. JIS C 2811: 这是日本工业标准，由日本工业规格会（Japanese Industrial Standards，JIS）发布。JIS C 2811规定了电子设备用直插式接线端子的要求和试验方法。

这些规范通常涵盖直插式接线端子的尺寸、电气性能、材料要求、试验方法和安装要求等方面。它们的目的是确保直插式接线端子的安全性、可靠性和互换性，以适应不同国家和行业的标准要求。

常见类型

直插式接线端子有多种类型，以下是其中几种常见的类型：

1. 插座式端子（Socket Connector）：具有孔状结构，用于插入插头式端子或插针式端子。它们通常用于连接电路板上的电子元件，例如集成电路（IC）或其他电子组件。

2. 插头式端子（Pin Header Connector）：这是一种具有突起插针的连接器。它们通常用于插入插座式端子或其他插头式连接器，以实现电路板之间的连接。

3. 弹簧式端子（Spring Terminal Connector）：使用弹簧力提供压力，将电线或导线夹紧在端子上。它们具有简单的插拔功能，并且可以快速连接或断开电路。

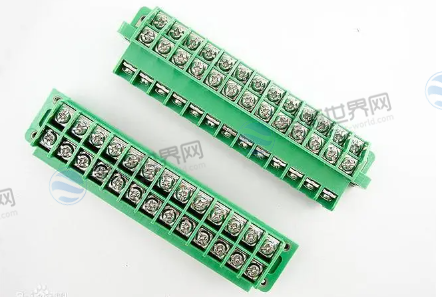

4. 螺钉式端子（Screw Terminal Connector）：具有螺纹孔和螺钉，用于夹紧电线或导线。通过旋转螺钉，可以固定或释放电线，提供可靠的连接。

5. 插卡式端子（Card Edge Connector）：通常用于插入卡片或模块，例如扩展卡或内存模块。它们具有金属接点或插针，通过插卡的方式与卡片上的插槽进行连接。

以上只是直插式接线端子的一些常见类型，实际上还有其他类型的直插式接线端子，适用于不同的应用需求。选用适当类型的直插式接线端子取决于具体的电路设计、设备要求和连接方式。

工作原理

直插式接线端子的原理可以简单描述为以下步骤：

1. 插入电线或导线：首先，需要将电线或导线的裸露部分插入到直插式接线端子的插槽或孔中。这通常涉及将电线剥离一定长度的绝缘层，以便裸露出金属导体。

2. 建立电气连接：一旦电线插入到直插式接线端子中，端子上的金属接点或插针会与电线的导体接触。这建立了电气连接，使电流能够从电路板传递到电线，或从电线传递到电路板。

3. 夹紧或固定：接下来，直插式接线端子会夹紧或固定电线，以确保良好的接触和稳定性。具体的夹紧方式取决于端子的类型，可以是弹簧力、螺钉、插卡等。夹紧电线后，电线与端子之间建立了牢固的物理连接。

4. 插拔功能：由于直插式接线端子具有插拔功能，电线可以轻松地插入和拔出。这方便了电路板的组装、维修和更换。

5. 信号传输：通过电线和直插式接线端子的连接，电路中的信号可以传输。良好的接触和连接确保信号的可靠传输和低损耗。

直插式接线端子的原理主要涉及电线与端子之间的物理连接和电气接触。通过正确插入电线、夹紧电线并建立稳定的接触，直插式接线端子实现了电路的连接和信号传输。这种设计使得电线的安装和更换更加方便，并提供了可靠的电气连接。

接线方法

直插式接线端子的接线方法可以根据具体的端子类型和应用需求而有所差异。以下是一般的接线方法：

1. 准备工作：首先，确保所有相关设备和电源已经关闭，以避免触电或电路短路的风险。然后，根据具体要求选择适当的直插式接线端子和合适尺寸的电线。

2. 准备电线：根据电线的需求，剥离电线的绝缘层，通常是约1-2厘米的长度。确保裸露的导线部分没有缠绕或损坏。

3. 插入电线：将电线的裸露部分插入直插式接线端子的插槽或孔中，确保导线与端子的金属接点或插针接触。

4. 夹紧或固定：根据端子的设计，采取相应的夹紧或固定方法，以确保电线与端子之间的牢固连接。这可能涉及使用螺钉、压力夹持、弹簧力等方式，具体操作请参考所使用的端子的说明或指南。

5. 检查连接：确保电线已正确插入并夹紧。检查接线是否牢固，没有松动或接触不良的情况。您可以轻轻拉动电线，确保它们牢固地固定在端子上。

6. 重复步骤：如果有多个电线需要连接，重复上述步骤。确保每个电线都连接到正确的插槽或孔，并正确夹紧。

在进行接线之前，强烈建议参考所使用的直插式接线端子的制造商提供的说明、指南或技术手册。这些资源通常提供了特定端子的详细接线方法和注意事项，以确保正确和安全的接线操作。另外，请遵循适用的电气安全规范和标准，以确保操作的安全性和合规性。

拔出方法

直插式接线端子线怎么拔出来？其实，要拔出直插式接线端子中的电线，您可以按照以下步骤进行操作：

1. 准备工作：首先，确保所有相关设备和电源已经关闭，以避免触电或电路短路的风险。

2. 确认连接类型：了解直插式接线端子的类型和连接方式。不同的端子可能有不同的拔出方法。

3. 找到释放机构：检查直插式接线端子是否有任何释放机构，例如按下按钮、扳动开关或旋转螺母等。这些释放机构通常用于释放电线并松开夹紧力。

4. 按下释放机构：根据端子设计，按下或扳动相应的释放机构。这可能需要用手指按下或使用适当的工具进行操作。

5. 拔出电线：一旦释放机构被触发，您可以轻轻地拉动电线，同时保持均匀的力量，使其从直插式接线端子中滑出。

6. 检查连接和操作：在拔出电线后，检查接线端子和电线的状态。确保没有损坏或变形的部分，并检查接触点是否干净。

重要提示：

• 在拔出电线之前，确保电源已关闭，以避免触电风险。
• 某些直插式接线端子可能需要特定的工具或操作方法。请参考制造商的说明或指南，以了解适用于特定端子的正确操作步骤。
• 如果遇到困难或不确定如何拔出电线，请勿强行操作，以免损坏电线或端子。在这种情况下，最好咨询专业人士的帮助。

优缺点

直插式接线端子线的优缺点如下：

优点：

1. 方便插拔：具有方便的插拔功能，使得电线可以轻松地插入和拔出。这方便了电路板的组装、维修和更换。

2. 灵活性：具有多种类型和尺寸，适用于各种应用需求。它们可以用于连接不同类型的电子设备、电路板、传感器、执行器和其他电子元件。

3. 可靠的连接：提供了可靠的电气连接。它们通常采用金属或合金材料制成，具有良好的耐久性和抗腐蚀性，以确保长期稳定的连接。

4. 维护方便：由于直插式接线端子线的插拔性质，对电路板的维护和故障排除变得更加容易。当需要更换或修复电线时，只需拔出原有的电线，插入新的电线即可。

缺点：

1. 占用空间：直插式接线端子线在电路板上需要占用一定的空间。对于高密度电路板或空间受限的应用，这可能限制了其他元件的布局。

2. 限制电流容量：由于直插式接线端子线的设计，其电流容量可能有限。对于高电流应用，可能需要使用更大尺寸的端子或采用其他连接方式。

3. 成本因素：与其他连接方式相比，直插式接线端子线的成本可能较高。这包括端子本身的成本以及在电路板上布局和安装所需的额外成本。

4. 适用范围限制：直插式接线端子线主要适用于固定连接和需要频繁插拔的场景。对于特殊应用需求，可能需要使用其他连接方式。

综上所述，直插式接线端子线具有方便的插拔功能和可靠的连接性，但在空间占用、电流容量和成本方面可能存在一些限制。选择是否使用直插式接线端子线需要根据具体的应用需求、设计限制和成本考虑。
