地线端子的作用_规格型号_接线方法
地线端子是一种用于电气连接的接线端子，也被称为地线接线端子、接地端子或接地螺栓。它用于连接电气设备或系统中的地线，以提供电路的安全接地。地线端子通常由金属材料制成，如铜、铝或钢等，以确保良好的电导性和可靠的接地连接。它们通常具有一个开放的环形或圆柱形设计，可以通过螺栓或螺丝来固定。
地线端子的主要功能是提供安全的电气接地。在电气系统中，地线用于连接电路的地点（通常是地面）以消除电气设备或系统中可能出现的电压潜在差异。通过将地线连接到地线端子上，可以确保电气系统的安全性和可靠性。

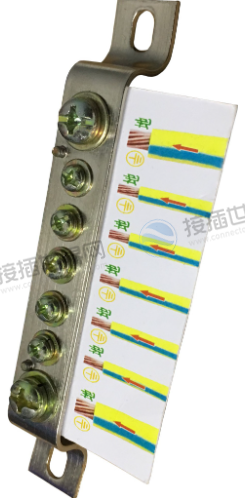

地线端子通常与其他电气连接器一起使用，例如电源插座、开关、配电盒等。电气设备或系统的地线通过导线或导轨连接到地线端子，形成可靠的接地路径。地线端子一般采用黄绿相间的颜色，其符号图如下所示：
地线端子规格型号
地线端子存在多种型号和规格，具体选择适合的型号和规格取决于所需的应用和安装要求。以下是一些常见的地线端子型号：
-
螺栓式地线端子：这是一种常见的地线端子类型，通常具有圆柱形或方形的金属外壳，内部包含螺栓孔用于连接地线。螺栓式地线端子可用于固定较大直径的地线，并提供可靠的电气接地连接。
-
弹簧式地线端子：这种地线端子使用弹簧夹持地线，无需使用螺栓或螺丝进行固定。弹簧式地线端子具有快速连接和释放的优势，适用于需要频繁更换地线的场合。
-
PCB地线端子：PCB（Printed Circuit Board）地线端子是专为电路板上的接地连接而设计的。它们通常具有插座式或插针式设计，可直接插入电路板上的孔内，提供可靠的地线连接。
-
环形地线端子：一种开放环形的地线连接器，常用于建筑、工业设备和电气设备等领域。它们可通过螺栓或螺丝将地线固定在环形端子上，提供坚固的电气接地。
-
塑料地线端子：这种地线端子采用塑料外壳，内部包含金属接线夹具用于连接地线。塑料地线端子具有绝缘性能，可用于需要电气隔离的应用场景。
请注意，地线端子的型号和规格可能因制造商和应用要求而有所不同。在选择地线端子时，应根据具体的应用环境、电气要求和安装需求来确定合适的型号和规格。
地线端子的作用
地线端子在电气系统中起着关键的作用，其主要功能如下：
-
安全保护：提供了电气系统的安全接地路径。通过将地线连接到地线端子上，可以将电路中的电压潜在差异引导到地面，从而降低电击风险。地线端子帮助确保在电气故障或过电压情况下，电流能够通过安全路径流回地，而不会对人身安全造成威胁。
-
设备保护：用于保护电气设备。当电气设备出现故障或电压异常时，通过地线连接，可以将电流引导到地，从而保护设备免受电压过载或电气故障的损害。地线端子帮助提供了一种可靠的故障电流路径，将电流迅速引导到地，以保护设备和系统的完整性。
-
电磁干扰屏蔽：在某些情况下也可以用于屏蔽电磁干扰。通过将金属外壳或屏蔽层连接到地线端子上，可以将外部的电磁干扰引导到地，从而减少对电气设备和信号传输的影响。
-
电气连接：地提供了电气连接和固定地线的方法。地线通过导线或导轨连接到地线端子，形成可靠的接地连接。地线端子与其他电气连接器（如插座、开关、配电盒等）一起使用，以确保电气系统中的地线连接牢固可靠。
地线端子在电气系统中起着重要的作用，提供了安全的电气接地路径，保护电气设备，减少电击风险，并帮助屏蔽电磁干扰。它们是确保电气系统安全和可靠运行的关键组成部分。
地线端子接线方法
地线端子的接线方法可以根据具体的应用和安装要求而有所不同。以下是一般的地线端子接线方法：
-
准备工作：确保所有相关电源已断开，以确保安全操作。检查地线端子的状态，确保其干净、整洁，没有杂物或污垢。
-
剥离地线绝缘：使用剥线钳或剥线工具，剥离地线末端的绝缘层。确保剥离的长度适当，可以插入地线端子的连接孔内，但不过长。
-
插入地线：将剥离的地线末端插入地线端子的连接孔内。地线端子通常具有开放的环形或圆柱形设计，可以通过螺栓、螺丝或弹簧夹紧地线。根据地线端子的类型和设计，使用适当的方法将地线连接到地线端子上。
-
对于螺栓式地线端子：松开螺栓，将地线插入连接孔内，然后旋紧螺栓，确保地线牢固地固定在地线端子上。
-
对于弹簧式地线端子：将地线插入弹簧夹口内，弹簧会自动夹持住地线。确保地线被牢固夹持，以确保可靠的连接。
-
确保牢固连接：确保地线插入地线端子的连接孔后，根据地线端子的设计和要求，紧固螺栓、螺丝或确认弹簧夹持力度。确保连接牢固可靠，避免松动或脱落。
-
重复连接：根据需要连接的地线数量，重复上述步骤，逐个连接地线到地线端子的不同连接孔。
-
接地连接：一旦所有地线都连接到地线端子上，可以使用导线或导轨将地线端子与主接地点或地线系统连接起来。确保接地连接安全可靠，并符合适当的电气标准和规范。
-
检查和测试：在完成地线端子的接线后，进行检查和测试，确保地线连接牢固可靠，并使用适当的工具和测试仪器进行接地连通性和电阻的测量。
地线端子和零线端子的区别
地线端子和零线端子是两种在电气系统中起不同作用的连接器。它们的主要区别如下：
-
功能：地线端子用于提供电气系统的安全接地路径，将电路中的电压潜在差异引导到地面，以降低电击风险和保护设备。零线端子（也称为中性线端子）用于连接电路中的零线（或中性线），其主要功能是提供回路中的返回路径，平衡电压，确保电路的正常运行。
-
连接对象：地线端子主要连接到电气设备或系统的地线，通常与接地棒或接地网相连。零线端子则连接到电气系统中的零线，通常与电源或中性导体连接。
-
颜色标识：在一些国家和地区的电气标准中，地线和零线通常使用不同的颜色进行标识。例如，在美国，地线通常使用绿色或绿黄色作为标识，而零线通常使用白色或灰色。
-
安全性要求：由于地线的主要目的是提供安全接地，地线端子的连接必须牢固可靠，以确保良好的接地效果和电流传导。对于零线端子，其连接也需要可靠性，以确保零线的连通性和电路的正常运行。
需要注意的是，地线和零线在电气系统中起着不同的作用，不能互相替代或混淆使用。正确的地线和零线的安装和连接是确保电气系统安全运行的关键要素，应遵循适用的电气标准和规范，并由合格的电气专业人员进行操作。
