叉型预绝缘端子类型_型号_接线方法

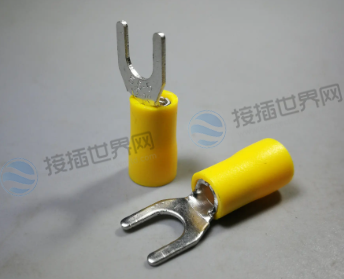

叉型预绝缘端子是一种电气连接器，属于SV系列冷压端子，常用于电力系统和电气设备中。它由一个金属叉形导体和一个绝缘外壳组成。
叉型预绝缘端子的金属叉形导体通常由铜或铝制成，具有弹性和导电性能。它的形状类似于一个打开的叉子，其中两个叉脚可以用来连接电缆、导线或其它电气设备。绝缘外壳是用于保护金属叉形导体的部分，通常由绝缘材料（如聚合物）制成。它的作用是提供绝缘保护，防止金属叉形导体与其他导体或物体发生电气短路。
叉型预绝缘端子的设计旨在提供可靠的电气连接，并确保连接的稳定性和安全性。它们常用于电力传输和分配系统中，如电力变压器、电力开关设备和电缆终端等。这些端子通常具有高电流承载能力和耐高温性能，以满足电力系统的要求。
主要类型
叉型预绝缘端子有多种类型，每种类型都适用于不同的电气连接需求。以下是一些常见的叉型预绝缘端子类型：
-
单螺栓型：具有一个螺栓，用于紧固连接电缆或导线。它通常用于低电流和低压的应用。
-
双螺栓型：具有两个螺栓，用于更牢固地连接电缆或导线。它通常用于中等电流和中等电压的应用。
-
弹簧型：采用弹簧机制，使得连接更容易，而无需使用螺栓。它适用于需要频繁连接和断开的应用。
-
快速连接型：设计为快速连接，通常具有插入和拔出式连接机制。它适用于需要快速安装和更换的应用。
-
直通型：这种类型的叉型预绝缘端子具有直通设计，使得电缆或导线可以直接通过端子进行连接，而无需剥离绝缘层。
这只是一些常见的叉型预绝缘端子类型，实际上还有其他类型的端子，可以根据具体的应用需求选择适合的类型。在选择端子时，您应考虑电流容量、额定电压、连接方式以及适用的标准和规范等因素。
型号规格
叉型预绝缘端子的规格可能会因制造商、型号和应用而有所不同。以下是一些常见的型号规格参数，仅供参考：
-
额定电压：表示其能够安全承受的最高电压值。常见的额定电压范围从几百伏特到数千伏特不等。
-
额定电流：表示其设计和安全操作的最大电流值。常见的额定电流范围从几安培到几百安培不等。
-
导体尺寸：通常适用于特定范围的导体尺寸。导体尺寸可以根据端子型号的不同而有所变化，例如，通常可以适用于从几平方毫米到几百平方毫米的导线或电缆。
-
连接方式：连接方式可能是螺栓紧固、弹簧式连接或插入式连接等。这些连接方式会影响安装和连接的便捷性。
此外，还有其它规格参数，如环境温度范围、绝缘材料、外壳材料和防护等级等，这些参数可以根据具体的应用需求和标准要求进行选择。常见的参数包括：
- 金属材料：紫铜（E-CU）
- 金属镀层：镀锡
- 预绝缘材料：聚丙烯（PA66）
- 保持温度： 105℃
- 短时温度： 120℃

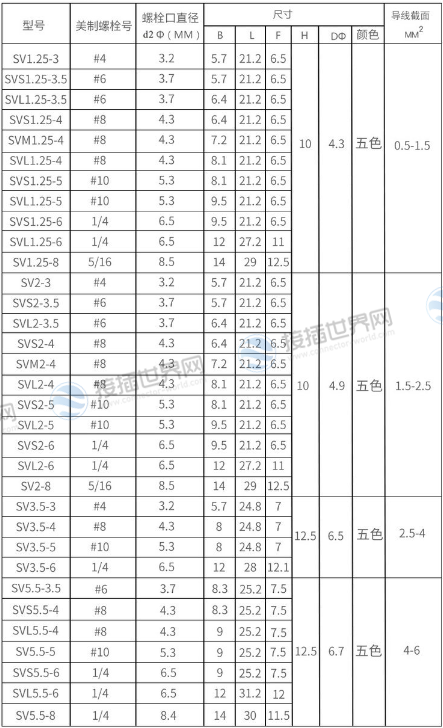

线号说明如下：
使用方法
以下是叉型预绝缘端子压接的一般步骤和注意事项：
-
准备工作：确保具备正确的工具和安全设备（压接钳）。根据需要选择适当的叉型预绝缘端子，并检查其规格和质量。
-
绝缘检查：确保电源已断开，并检查电缆或导线的绝缘层是否完好。如有损坏或老化，应先进行修复或更换。
-
剥离导线：使用剥线钳或剥线工具，按照叉型预绝缘端子的要求，在导线末端剥离适当长度的绝缘层。确保剥离的长度适合端子的连接区域。
-
插入导线：将剥离后的导线插入叉型预绝缘端子的连接孔中。根据端子型号，可能需要使用螺丝刀或其他工具旋紧螺栓或固定螺母。
-
紧固连接：使用适当的工具，旋紧叉型预绝缘端子上的螺栓或螺母，确保连接牢固。注意不要过度紧固，以免损坏导线或端子。
-
检查连接：确保导线已牢固连接，并没有松动或脱落的迹象。可以轻轻拉动导线，检查连接的稳定性。
-
绝缘保护：叉型预绝缘端子通常具有绝缘外壳，用于提供额外的绝缘保护。确保绝缘外壳安装正确，覆盖住导线连接部分。
-
测试和验收：在连接完成后，进行必要的测试和验收程序，以确保连接质量和可靠性。这可能包括使用适当的仪器进行电阻测试、绝缘测试或其他相关测试。
请注意，以上步骤仅为一般指南，实际操作应根据具体的叉型预绝缘端子型号和制造商的指南进行。确保遵循安装手册、操作指南和适用的安全标准，以确保正确、安全地使用叉型预绝缘端子。
叉型预绝缘端子的PVC绝缘材料的耐温性能通常取决于其具体的配方和制造商。一般来说，常见的PVC（聚氯乙烯）绝缘材料在标准条件下的耐温范围为0°C至60°C。
需要注意的是，PVC的耐温性能可能因不同的应用和环境条件而有所不同。在特殊情况下，例如高温环境或暴露于火焰、化学物质或其他极端条件下，PVC绝缘材料的耐温能力可能会受到限制。因此，在选择叉型预绝缘端子时，应查阅制造商提供的技术规格和数据表，以获取有关PVC绝缘材料的准确耐温信息。这将确保您选择的端子与您的具体应用环境相匹配，并满足相关标准和要求。
总之，叉型预绝缘端子是一种常用的电气连接器，通过金属叉形导体和绝缘外壳实现电气连接，并提供保护和稳定性。它们在电力系统和电气设备中起到关键的作用，但一定要规范使用。
