不同类型HDMI连接器引脚定义配置说明

HDMI是一种在许多设备中使用的非常流行的视听接口标准，它可以通过单根电缆以超高分辨率传输音频和视频数据。

现在市场上有不同类型的HDMI连接器。此外，基于规格和空间的便利性，这些设备还集成了HDMI端口。在本文中，让我们看看几个重要HDMI连接器类型的引脚图和连接方法。

引脚配置

A、B、C、D和E型是不同的HDMI连接器类型。除B型外，所有连接器均有19引脚，但尺寸和规格各不相同。在这5种类型中，HDMI A、C和D是使用最广泛的HDMI连接器。

下图显示了HDMI 连接器（A、C、D）的引脚排列，19个引脚分配为两行。编号从右边开始，在顶行和底行之间交替进行。接下来让我们看看A型、C型和D型HDMI连接器之间的引脚有何不同。

注意：此处显示的引出线是HDMI连接器而不是HDMI端口。它们的引出线相同但彼此完全相反，即HDMI连接器的引脚1是HDMI端口上的引脚19。

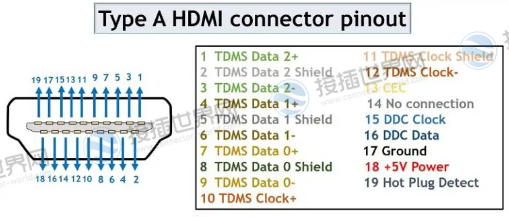

A型是标准的HDMI连接器。公头连接器尺寸为13.9 mm×4.45 mm，母头尺寸为14mm×4.55mm。这是最大的连接器类型。

下表给出了信号说明：

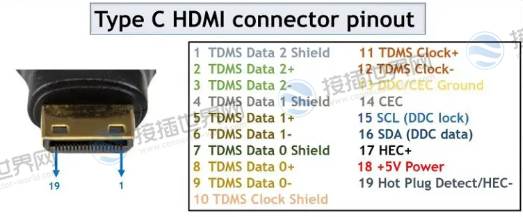

C型也称为迷你HDMI连接器。迷你连接器的尺寸为10.42mm×2.42mm。

C型HDMI连接器的引脚说明如下：

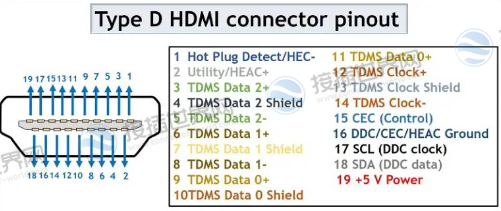

D型也称为微型HDMI连接器。该连接器的尺寸为5.83 mmx2.2 mm，这是最小的HDMI连接器。

虽然是最小的，但也保持了19个管脚，保留了所有的基本功能。但信令的顺序略有不同，如下表所示：

D型也称为微型HDMI连接器。该连接器的尺寸为5.83 mmx2.2 mm，这是最小的HDMI连接器。

虽然是最小的，但也保持了19个管脚，保留了所有的基本功能。但信令的顺序略有不同，如下表所示：

B型是双链路HDMI连接器。为了支持这个额外的功能，它有29个引脚。但此连接器未在任何设备中使用，因为较新的HDMI版本 (1.3) 不支持此双链路属性。下表给出了HDMI B型的引脚说明：

接口管脚说明

HDMI连接器的引出线描述有几个缩写。了解它们的含义对于正确理解连接器的信号传输至关重要。TDMS、CEC、DDC、HEC、HEAC、SCL、SDA和EDID是引出线中包含的缩写。其中大部分实际上是HDMI技术中使用的不同通信通道。一起来看看吧。

1. 最小化传输差分信号 (TMDS) ：HDMI电缆承载三个（B型为六个）TDMS数据通道，编号为0、1和2。这些通道用于将视频、音频和辅助数据作为单独的数据包传输类型。
2. 消费电子控制 (CEC)：此通道用于用户对多达15台设备的命令和控制。
3. 显示数据通道 (DDC)：此通道用于显示监视器和PC之间的通信。DDC通信基于I2C（内部集成电路）总线规范。
4. HDMI以太网通道 (HEC)：该通道允许连接到HDMI的设备访问互联网，而无需使用单独的以太网电缆，它作为差分信号传输。
5. HDMI以太网和音频回传通道 (HEAC)：在HDMI 1.4中引入。该通道用于高速双向数据通信。它使用了连接器的两个引脚：一个未使用的引脚和热插拔检测引脚。
6. DDC (SCL)  I2C串行时钟。
7. DDC (SDL)  I2C串行数据。
8. 扩展显示识别 (EDID)：它是一种信号传输标准，使显示设备能够与视频源进行通信。
