信号线接插件怎么接线?常见信号线连接方法介绍

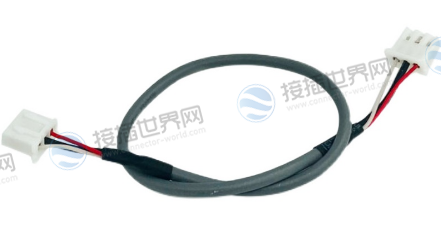

信号线接插件是一种用于连接和断开电子设备之间信号线的连接器插件，它们通常用于电子设备之间的信号传输，包括数据传输、控制信号传输和通信信号传输等，信号线接插件提供可靠的连接，确保信号的正确传递，并且在需要时可以轻松地断开连接。那么，信号线接插件到底是怎么接线的呢？本文会科普这一问题，还会介绍几种常见的信号线连接方法。

信号线接插件怎么接线

信号线接插件的接线方法，基本上是根据连接器的类型和设备的要求来确定的，下面是一般情况下信号线接插件的接线步骤：

1、确定连接器类型：首先需要确定使用的信号线接插件的类型，如插针连接器、排针连接器或插座连接器等，不同类型的连接器具有不同的接线方式和接点排列。

2、准备连接器和线缆：确保连接器和线缆的质量良好，并根据需要选择正确的线缆类型，一些连接器可能需要切割线缆、剥除绝缘层，而其他连接器可能需要焊接或压接端子。

3、根据接线要求连接线缆：参考设备的接线图或说明书，了解信号线的接线要求，这些说明通常包括每个信号线的功能和对应的接点。

4、确定接点位置：根据连接器的接点排列和设备的接线要求，确定每个信号线应连接到连接器的哪个接点上，注意接点的编号、极性和方向等。

5、进行连接：根据确定的接点位置，将每个信号线与相应的接点连接。这可以通过插入插针、排针或焊接线缆端子来实现，确保每个连接牢固可靠，并避免信号线之间的短路或接触不良。

6、进行测试：完成连接后，进行必要的测试和验证，这可以包括使用测试设备或仪器来检查信号线的连通性、极性和正确性，确保每个信号线都与预期的设备进行正确的信号传输。

以上步骤仅供参考，通过遵循正确的接线步骤和注意事项，可以确保信号线接插件的接线质量和可靠性，并实现正确的信号传输。

信号线连接方法有哪些

1、直接焊接连接：这是一种常见的信号线连接方法，适用于需要牢固和可靠连接的情况，该方法涉及使用焊锡将信号线与目标设备的接点进行焊接。

首先，需要剥去信号线的绝缘层，并将裸露的导线与接点正确地对齐；然后，使用烙铁和焊锡将导线与接点焊接在一起，这种连接方法具有良好的接触性能和可靠性。

2、插头和插座连接：这种连接方法使用插头和插座连接器来连接信号线，插头通常带有金属接点，插座则具有对应的接点孔，信号线的导线通常连接到插头的接点上，而插座上的接点则与目标设备的接点对齐，插头插入插座时，接点之间建立起电气连接，实现信号的传输。

3、头针连接：头针连接是一种常用的信号线连接方法，特别适用于连接电路板上的组件或连接器，头针通常带有一个插针，插入目标设备上的连接器或接点中。信号线的导线通过焊接或压接连接到头针上，确保良好的电气接触，头针连接提供了稳定可靠的连接，并可以在需要时轻松更换。

4、螺纹连接：螺纹连接方法适用于一些特殊的信号线连接需求，特别是需要更强的固定性和防松动性的情况，该方法使用具有螺纹结构的连接器，通过旋转连接器来实现信号线的连接，螺纹连接提供了较高的可靠性和稳定性，适用于一些振动或高温环境下的应用。

5、弹簧夹持连接：弹簧夹持连接是一种简单而有效的信号线连接方法，该方法使用具有弹簧夹持机构的连接器，通过将信号线插入夹持机构中，利用弹簧的压力夹紧导线，实现信号的连接。

在选择信号线连接方法时，需要考虑信号传输的要求、连接的可靠性、连接和断开的频率、环境条件以及系统的需求，适当的连接方法能够确保信号的质量和可靠性，并简化维护和更换的过程。
