UK6N系列导轨式接线端子电气参数及应用特点
作者：小编-东升来源：接插网浏览量：2750时间：2023-06-13 16:36:18

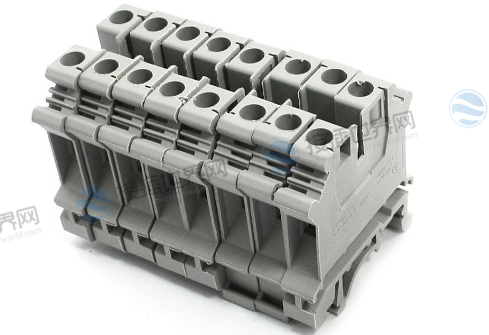

UK6N是一种常见的电气端子块系列，常用于电气连接和终端连接应用。它是由Phoenix Contact（菲尼克斯电气）公司生产的，比UK5N系列端子尺寸略微大一些。
UK6N属于导轨直通式接线端子，被广泛应用于各种电气系统，包括工业控制、自动化设备、仪器仪表和电气终端连接等领域。它们提供了可靠的电气连接和便于维护的特性，方便电气工程师和技术人员进行电路布线和连接操作。

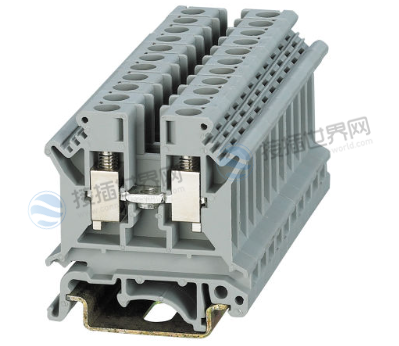

规格特点
-
引脚数量：UK6N端子块通常具有双排多直通式引脚，用于电线的连接。
-
接线方式：UK6N端子块采用螺钉接线方式（连接数量是2），可以通过拧紧螺钉来夹紧电线。这种接线方式可确保牢固的电气连接，并方便接线和更换电线。
-
尺寸：UK6N端子块的尺寸相对较小，适用于空间有限的应用。
-
额定电流和电压：UK6N端子块具有一定的额定电流和电压能力，具体数值取决于不同的型号和规格。
-
安装方式：UK6N端子块通常可以通过螺钉或导轨安装在电气设备或控制柜上，便于安装和维护。
- 类型：直通式接线端子
- 标称电压：800V
- 标称电流：41A
- 最大负载电流：57A（10mm²导体横截面）
- 连接方式：螺钉连接
- 横截面：0.2mm² – 10mm²
- 宽度：8.2 mm
- 长度：42.5 mm
- 高度：47~54.5 mm
- 颜色：灰色
- 安装类型： NS 35/7,5, NS 35/15, NS 32
- 绝缘材料：聚酰胺树脂（PA）
- 符合UL94的易燃性等级：V0
连接数据
| 连接方式 | 螺丝连接 |
|---|---|
| 螺纹 | M4 |
| 剥线长度 | 10mm |
| 最小拧紧力矩 | 1.5Nm |
| 最大拧紧力矩 | 1.8Nm |
| 标准规范 | IEC 60947-7-1 |
| 导体横截面固体最小值 | 0.2mm² |
| 实心导体横截面最大值 | 10mm² |
| 导体横截面AWG最小值 | 24 |
| 导体横截面AWG最大值 | 8 |
| 最小柔性导体横截面 | 0.2mm² |
| 最大柔性导体横截面 | 6mm² |
| 内圆规 | A5 |
| 工作温度 | -60°C …105°C（最高短期工作温度130°C） |
|---|---|
| 环境温度（储存/运输） | -25°C … 60°C（短时间不超过 24 小时，-60°C至+70°C） |
| 允许湿度（储存/运输） | 30% … 70% |
| 环境温度（装配） | -5°C … 70°C |
| 环境温度（启动） | -5°C … 70°C |
UK6N系列端子排具有体积小、重量轻、接线不凌乱、使用安全可靠等优势特点，它是配电箱或电表箱专门用来接线的电气产品，在行业内被广泛使用。需要注意的，UK6N系列不同型号端子在电气参数方面略有不同，具体可以详细阅读相关型号的PDF文档。
