RJ45连接器引脚功能和常见类型

使用RJ45是在笔记本电脑和计算机上实现高速互联网的有效方式。虽然你可以在笔记本电脑上使用Wi-Fi连接，但这可能不会给你带来更高的速度。此外，无线连接更容易出现连接故障，非常的不稳定。

因此，有线网络连接（如局域网LAN）是访问互联网的更好方式。在本文中，小编主要有关RJ45连接器的所有详细信息以及与之相关的一些常见常见问题解答。

RJ45中的RJ是什么意思？

RJ45中的“RJ”代表注册插孔，RJ标准广泛用于WiFi路由器、调制解调器等以太网，甚至用作语音和数据通信的连接接口。RJ后面的“45”表示电缆中接口标准的数量。

RJ45中的45是什么意思？

'RJ45'中的4表示它有4对电缆。并且为了减小由紧密间隔的电缆形成的电容，向电缆提供了每英寸5个绞合。因此，“RJ45”中的数字为45。

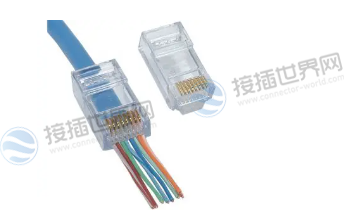

什么是RJ45连接器？

RJ45连接器是一个塑料帽，适合以太网线的一端，里面有8个小针脚，可以连接8个线片。它带有一个锁定端口，可确保与笔记本电脑或计算机中的端口固定连接。因此，它可以防止意外从端口拔下以太网电缆。

要从笔记本电脑/计算机端口拔下以太网电缆，必须先按下连接器锁扣，然后将其拉出端口。

RJ45连接器属于模块化连接器类别，它使用模块化连接器和50针微型连接器。这些连接器由贝尔实验室于1973年发明，并首先在美国用于通用服务订购代码 （USOC）。

RJ45连接器引出线

RJ45连接器与RJ45电缆（以太网电缆）相连。根据RJ45网线的标准，可以是T568A也可以是T568B。

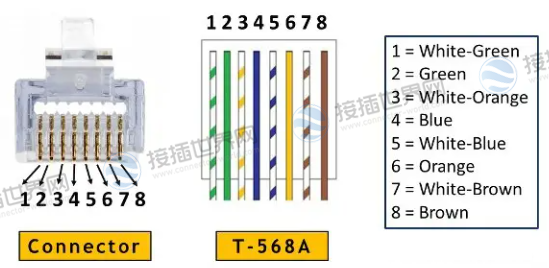

• RJ45 T-568A引出线

如上图所示，T-568A由8根线组成，接线顺序为白-绿、绿、白-橙、蓝、白-蓝、橙、白-棕、棕。

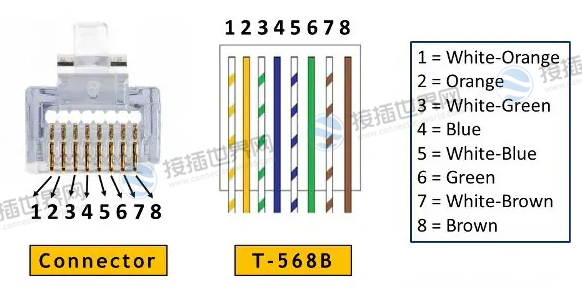

• RJ T-568B引出线

T-568B也是由8根线组成，但接线顺序是白橙、橙、白绿、蓝、白蓝、绿、白棕、棕。

不同类型的RJ45连接器

根据应用，市场上有不同类型的RJ45连接器，下面分别来介绍下。

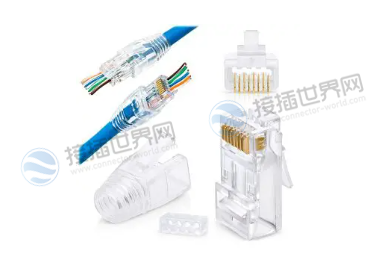

1、标准RJ45连接器

这些是常用的8P8C（8位8接）RJ45连接器，它是一种非屏蔽型连接器。

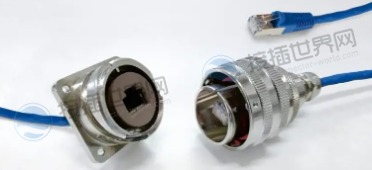

2、屏蔽RJ45连接器

这些也称为RJ48连接器，它们属于屏蔽连接器类别，由内部屏蔽和屏蔽线组成。

3、可靠RJ45连接器

这些是高度可靠的连接，因为它们可以保护连接的设备。因此，它们简称为Hi-Rel连接器。

4、10针RJ45连接器

这些连接器用于串行线路应用。

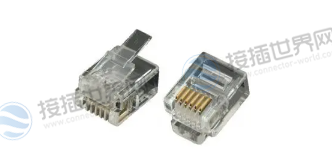

5、微型RJ45连接器

这些连接器是标准RJ45连接器的微型版本。

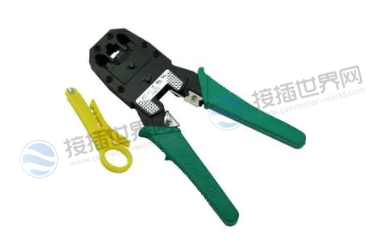

RJ45压接工具

双绞线电缆使用压接工具连接到连接器，它创建了一个完美的连接，不受其他电气连接或湿气的影响。该工具用很大的力将连接器压在电线上，使电线永久密封到连接器上。

压接工具可以非常轻松地将以太网电缆与公连接器连接起来。可以使用相同的工具来切割电线、剥去绝缘层和弯曲电线。根据要求，市场上有不同的工具，其中有一些是包括：

• 手动压接工具
• 电动压接工具
• 液压压接工具

RJ45和CAT6一样吗？

RJ45是接口标准（用于连接器），而CAT6是双绞线的第六类型号。因此RJ45和CAT6是不一样的。

有时候，用于以太网连接器的电缆称为RJ45电缆。但RJ45标准与RJ45电缆无关，因为它是连接器的标准。为了便于理解，与RJ45连接器一起使用的电缆称为RJ45电缆。

RJ45电缆是否单独用于以太网连接？

RJ45电缆最常用于以太网连接，但它还有其它几个应用程序，例如：

• 自动化系统
• 过程控制系统
• 工业机械臂的制造和组装
• 测量系统
• 质量控制
• 互联网协议语音 (VOIP) 设备
• 物联网 (IoT) 设备
