磁铁式连接器工作原理_接线方法_优缺点

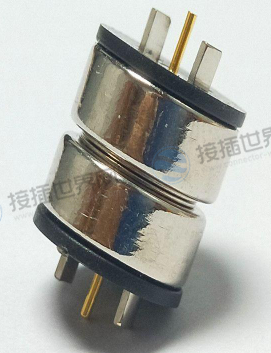

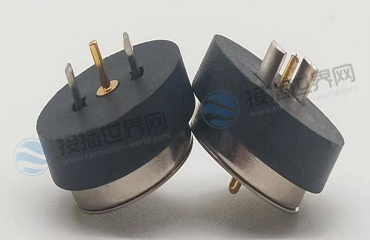

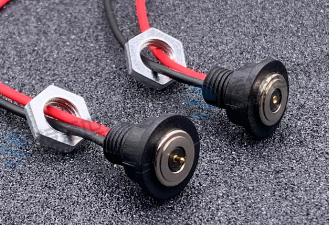

磁铁式连接器是一种利用磁性力量进行连接和断开的电子连接器，它通过磁铁的吸引和排斥力来实现连接和固定两个部件之间的接触，而无需使用传统的插销或螺丝等机械固定手段。磁铁式连接器通常由两个主要部分组成：

1. 插头（Plug）：插头是连接器的一侧，通常包含金属接点和磁铁。金属接点用于传输电信号或电力信号，而磁铁则用于提供连接力和对齐功能。

2. 底座（Receptacle）：底座是连接器的另一侧，通常安装在设备或电子系统上。底座通常包含与插头对应的金属接点和磁铁。当插头靠近底座时，磁铁会吸引插头并使其对准正确的位置，从而实现快速而可靠的连接。

磁铁式连接器广泛应用于许多领域，包括消费电子、医疗设备、工业自动化、汽车和航空航天等。它们提供了一种方便、快速和可靠的连接解决方案，特别适用于需要频繁插拔和维护的应用。

功能特点

磁铁式连接器具有以下主要特点：

1. 快速连接和断开：利用磁性力量实现连接和断开，使得连接过程更加快速和便捷。插头和底座之间的磁性吸引力使得对准和插入过程变得简单，并且不需要额外的工具。

2. 自对准功能：通常具有自对准功能，即插头在接近底座时会自动对准正确的位置。这确保了准确的连接，减少了连接错误或损坏的风险。

3. 可靠性高：提供稳固的连接，能够承受一定的冲击和振动，减少了连接松动或断开的可能性。这使得它们在恶劣的工作环境或需要可靠连接的应用中特别有用。

4. 极性设计：具有极性设计，确保正确的插入方向。这避免了误插或反插，提高了系统的可靠性和安全性。

5. 插拔次数高：一般具有较高的插拔次数寿命，可以承受多次的插拔操作而不会影响连接质量和可靠性。

6. 紧凑设计：通常具有紧凑的尺寸和设计，适用于有限空间或需要小型连接器的应用。

7. 防水防尘能力：具有良好的防水和防尘性能，适用于户外、工业或恶劣环境中的应用。

工作原理

磁铁式连接器的工作原理基于磁性力量来实现连接和断开。它通常由插头和底座两部分组成，其中插头和底座上分别装有磁铁。其原理可以概括为：

1. 插头和底座设计：插头和底座上都嵌入了磁铁，它们的磁极排列方式通常是相同的，以确保吸引力和对齐功能。

2. 吸引和对齐：当插头靠近底座时，两个磁铁之间的相互吸引力会将插头吸引到底座上。磁性力量会自动对准插头和底座的位置，确保正确的连接方向。

3. 稳固连接：一旦插头接触到底座并正确对准，磁力将使它们保持稳固的连接。磁铁提供了足够的吸引力，使插头牢固地固定在底座上，避免意外脱落或松动。

4. 断开连接：要断开连接，用户只需施加足够的力将插头从底座上拉离。磁性力量不会阻碍断开操作，并且允许快速而简单的连接和断开。

需要注意的是，磁铁式连接器通常还配备金属接点来传输电信号或电力信号。这些金属接点位于插头和底座的接触面上，当插头和底座连接时，它们确保可靠的电气连接。

接线方法

磁铁式连接器的接线方法可以根据具体的连接器型号和应用要求而有所不同。以下是一般情况下常见的磁铁式连接器接线方法：

1. 确定接线极性：磁铁式连接器通常具有极性设计，即插头和底座上的磁铁极性是相对应的。在进行接线之前，需要确定正确的插头和底座的极性，以确保连接的正常工作。

2. 准备电线：根据需要，准备两根电线，一根连接到插头的金属接点，另一根连接到底座的金属接点。电线的截面积和长度应根据电流和距离要求进行选择。

3. 剥离电线绝缘：使用剥线钳或剥线工具，将电线末端的绝缘层剥离，露出一定长度的金属导体。

4. 连接电线：将电线的裸露导体插入相应的插头和底座的金属接点中。通常，插头和底座上的金属接点有固定的连接方式，如插针、焊接端子或压接端子等。确保电线与接点紧密接触并固定牢固。

5. 测试连接：完成接线后，使用适当的测试设备或仪器，如万用表或测试仪表，测试连接的连通性和电气性能。确保连接正确、稳定且符合要求。

需要注意的是，具体的接线方法可能因不同的磁铁式连接器型号和应用场景而有所不同。因此，在进行接线之前，建议参考连接器的规格书或用户手册，以获得具体的接线指导和建议。此外，对于高电压、高电流或特殊要求的应用，可能需要遵循更为严格的接线标准和安全规范，确保连接的可靠性和安全性。

优缺点

磁铁式连接器的优点和缺点包括以下几个方面内容。

主要优点：

1. 快速连接和断开：利用磁性力量实现连接和断开，连接过程简便快速，无需额外的工具，提高了操作效率。

2. 自对准功能：磁铁的吸引力使得插头自动对准底座，确保正确的连接位置，降低了误插的风险。

3. 可靠性高：提供稳固的连接，能够承受一定的冲击和振动，减少了连接松动或断开的可能性。

4. 插拔次数高：通常具有较高的插拔次数寿命，可以承受多次的插拔操作而不会影响连接质量和可靠性。

5. 极性设计：常常具有极性设计，确保正确的插入方向，避免了误插或反插，提高了系统的可靠性和安全性。

6. 防水防尘能力：一些磁铁式连接器具有良好的防水和防尘性能，适用于户外、工业或恶劣环境中的应用。

主要缺点：

1. 磁性干扰：可能对附近的磁性元件或电子设备产生干扰，影响其性能或正常工作。

2. 空间占用：磁铁和磁性材料的使用增加了连接器的体积和重量，可能对空间有一定的要求。

3. 限制电流：由于磁铁的限制，磁铁式连接器通常适用于低功率或小电流的应用，对于高功率应用可能不太适合。

4. 成本较高：相比传统的插销或螺丝连接器，磁铁式连接器通常具有较高的成本，特别是对于高性能或特殊要求的连接器。

总体而言，磁铁式连接器在一些特定的应用场景中具有明显的优势，如快速连接、自对准、可靠性高等方面。然而，对于某些应用，如高功率或受磁干扰敏感的场合，可能需要考虑其他连接器选项。选择合适的连接器时，需要综合考虑具体的应用需求和限制条件。
