连接器特性阻抗测试方案_计算公式_影响因素

连接器特性阻抗（Characteristic Impedance）指的是连接器在电信号传输中所呈现出的电阻特性，通常以阻抗值（单位为欧姆）来表示。这个阻抗值对于连接器的性能和电信号传输至关重要，尤其是在高频率和射频应用中。

实际上，连接器特性阻抗是电子连接器的一个重要特性，它对于电信号传输的性能和稳定性至关重要。在设计电子系统和选择连接器时，需要考虑特性阻抗以确保信号的有效传输和匹配。不匹配的特性阻抗可能会导致信号的反射、损失和干扰，从而影响系统性能。

另外，在考虑连接器特性阻抗因素时，以下几点相对来说比较重要：

1. 匹配阻抗：应该尽可能匹配传输线或电路板上其他组件的特性阻抗。阻抗匹配有助于减小信号的反射和损失，从而提高信号的传输效率。

2. 波特的匹配原则：在高频率和射频电路中，波特的匹配原则非常重要。这个原则要求连接器的特性阻抗应该与相邻元件的特性阻抗匹配，以确保信号的顺畅传输，减少反射和干扰。

3. 50欧姆和75欧姆：在射频和通信应用中，50欧姆和75欧姆是两种常见的特性阻抗标准。50欧姆通常用于有线电视、无线通信和一些仪器设备，而75欧姆用于广播和电视传输等应用。选择正确的特性阻抗对于确保系统性能至关重要。

4. 频率依赖性：这意味着它在不同频率下可能会有所变化。因此，在高频率和射频应用中，需要考虑连接器的特性阻抗随频率变化的情况。

5. 射频传输线：特性阻抗还与射频传输线的特性阻抗相关，例如同轴电缆或微带线。连接器的特性阻抗应该与所使用的传输线匹配，以确保整个信号链路的匹配。

连接器特性阻抗怎么测试

测试连接器特性阻抗通常需要使用专用的测试设备和方法，以确保准确测量。以下是一些常见的方法和步骤来测试连接器特性阻抗：

1. 测试设备：需要使用专用的高频测试仪器，如网络分析仪（Network Analyzer）。网络分析仪可以生成高频信号并测量其在连接器中的传输和反射特性。

2. 准备测试装置：将连接器正确连接到测试装置中。确保连接器和传输线的连接是稳定的，以防止引入不必要的干扰。

3. 校准系统：在进行实际测试之前，需要校准测试系统，以消除仪器的影响，以便获得准确的阻抗测量结果。

4. 测试频率范围：确定要测试的频率范围。连接器的特性阻抗可能在不同频率下变化，因此通常需要测试多个频率点，尤其是在高频和射频应用中。

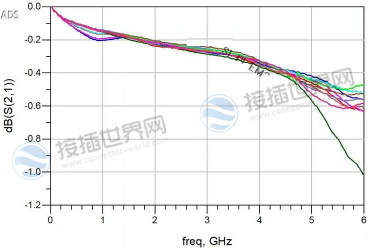

5. 测量S参数：使用网络分析仪测量连接器的S参数（散射参数），这包括S11和S21，分别对应反射系数和传输系数。这些参数提供了关于连接器特性阻抗的信息。

6. 分析数据：根据测量得到的S参数数据，可以计算连接器的特性阻抗。特性阻抗通常包括实部和虚部，分别对应连接器的电阻和电抗。

7. 数据报告：生成测量数据的报告，包括特性阻抗值和它们在不同频率下的变化。这个报告可以用于评估连接器的性能和匹配度。

需要注意的是，连接器特性阻抗测试是一项复杂的任务，通常需要专业的测试设备和知识。在实际工程项目中，可能需要依赖专业实验室或测试设备供应商来进行这种测试。

连接器特性阻抗计算公式

连接器的特性阻抗通常是一种复数，由电阻和电抗两个部分组成。特性阻抗是与连接器本身以及与连接的传输线特性有关的。其计算通常涉及到连接器的几何形状和电性特性。

特性阻抗的计算可以使用传输线理论和电磁理论，具体的公式可以因连接器的几何形状和布局而异。以下是一些常见类型的传输线和它们的特性阻抗计算公式：

1、同轴电缆：对于同轴电缆，特性阻抗通常由以下公式计算：、

其中：

• Z0是特性阻抗。
• εr是电缆绝缘材料的相对介电常数。
• D是内导体外径。
• d是内绝缘外径。

其中：

• Z0是特性阻抗。
• εeff 是等效介电常数。
• h是微带线的基板厚度。
• w是微带线的宽度。
• T是微带线的金属层厚度。

这些公式提供了常见传输线类型的特性阻抗计算方法。然而，实际情况可能更为复杂，因为特性阻抗还受到连接器本身的影响。因此，在工程应用中，通常会依赖于电磁仿真软件或特性阻抗测试设备，以获得准确的特性阻抗值。

要计算特定连接器的特性阻抗，需要考虑连接器的几何结构、传输线参数和材料特性。特性阻抗的准确计算可能需要复杂的数值模拟或实际测试，通常由专业工程师或电磁设计专家完成。

连接器特性阻抗影响因素

连接器的特性阻抗是与连接器本身的设计和特性相关的参数，它受多种因素的影响。以下是一些影响连接器特性阻抗的关键因素：

1. 几何形状：连接器的几何形状，包括内导体和外导体的直径、间距、长度等，对特性阻抗产生直接影响。不同几何形状会导致不同的特性阻抗值。

2. 传输线类型：连接器的特性阻抗与所连接的传输线类型相关。例如，同轴电缆、微带线、板载传输线等具有不同的特性阻抗。连接器的设计应考虑与特定传输线的匹配。

3. 材料特性：连接器的材料也会影响特性阻抗。导体和绝缘材料的电导率、磁导率和相对介电常数等参数会影响特性阻抗的数值。

4. 金属层厚度：对于一些连接器，特性阻抗的计算还会受到金属层（如金属涂层或屏蔽层）的厚度影响。金属层的厚度变化可以改变电流分布，从而影响特性阻抗。

5. 接头和接缝：连接器内的接头和接缝也会影响特性阻抗。不完美的接头或接缝可能引入额外的电感、电阻和电容，影响特性阻抗的准确性。

6. 频率：特性阻抗通常是频率依赖的，因此在高频和射频应用中，特性阻抗可能会随频率的变化而变化。这需要考虑连接器在不同频率下的匹配性能。

7. 传输线长度：对于一些连接器，特性阻抗可能会随着传输线长度的变化而变化。这是由于传输线长度对电流分布和信号反射产生影响。

8. 连接器设计：连接器的整体设计也会影响特性阻抗。例如，连接器的引脚布局、接触点设计、封装和绝缘结构都会对特性阻抗产生影响。

所以，连接器的特性阻抗通常需要经过复杂的电磁仿真、实际测试或经验性计算来确定。在设计高频和射频系统中，确保连接器的特性阻抗与所连接的传输线相匹配非常重要，以避免信号反射和损失，从而保持系统性能的稳定性和可靠性。
